Elektrolitski kondenzatorji z majhnim puščanjem 105 ℃ 1000 ur ▏CABA

Lastnosti
105℃, 1000 Zagotovljene ure.
Zelo nizek tok uhajanja.
Uporaba v visokotemperaturni industrijski opremi.

Podatkovni list-Za-Low-Leakge-Electrolytic-Capacitors-105℃-1000hrs-▏CABA.pdf (3410 Prenosi )

SPECIFIKACIJE

Postavka	Učinkovitost
Območje delovne temperature	-40°C ~ +105 °C
Toleranca kapacitivnosti	± 20% (120Hz, 20° C.)
Puščanje toka (pri 20°C)	I = 0,002CV oz 0.4 ( A) kar je večje (po 2 minut). kje, C = nazivna kapacitivnost v F. V=nazivna enosmerna delovna napetost v V.
Disipacijski faktor tan δ ob 120 Hz, 20° C.	Nazivna napetost	6.3		10		16		25		35		50			63		100
	Tan δ (maks)	0.24		0.21		0.16		0.14		0.12		0.10			0.09		0.08
	Ko kapacitivnost preseže 1000 F 0.02 se doda vsak 1000 F. Razmerje impedance ne sme preseči vrednosti, navedenih v spodnji tabeli.
Nizkotemperaturne lastnosti (pri 120Hz)	Nazivna napetost						6.3		10		16		25			35		50	63	100
	Razmerje impedance		Z(-25° C.)/Z(+20° C.)				4		3		3		2			2		2	2	2
			Z(-40° C.)/Z(+20° C.)				8		6		6		4			4		3	3	3
Preizkus življenjske dobe obremenitve (po nanosu nazivnega uporabljena napetost 1000 ure pri 105°C)	Testni čas		1000 ure					Test življenjske dobe (pri 20 °C po zahtevani nazivni napetosti 1000 ure pri 105 °C brez priključene napetosti)						Testni čas				1000 ure
	Sprememba kapacitivnosti		≤ ± 20%											Sprememba kapacitivnosti				≤ ± 20%
	Faktor disipacije		Manj kot 200% določene vrednosti											Faktor disipacije				Manj kot 200% določene vrednosti
	Puščanje toka		V okviru določene vrednosti											Puščanje toka				V okviru določene vrednosti
Ripple Current & Frekvenčni množilniki	Frekv. (Hz) kapa. (μF)		60(50)		120		500		1K		10K μp
	Pod 100		0.75		1.00		1.35		1.55		1.90
	220 do 1000		0.83		1.00		1.23		1.32		1.45
	2200 zgoraj		0.90		1.00		1.12		1.10		1.12
Riple Current & Temperaturni multiplikatorji	Temperatura (° C.)		Pod 50		70		85		105
	Množitelji		2.20		1.75		1.58		1.00
Standardi	Zadovoljuje karakteristiko W JIS C 5141

DIMENZIJE IN DOPUSTNA RIPPLE AKTUALNO

Dimenzija: ΦD×L(mm) Ripple Current: mA/RMS pri 120Hz 105°C

VDC μF Koda		6.3V(0J)		10V(1A)		16V(1C)		25V(1E)		35V(1H)		50V(1H)		63V(1J)		100V(2A)
VDC μF Koda		φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA	φDXL	mA
0.1	0R1											5 x 11	1.3			5 x 11	2.6
0.22	R22											5 x 11	2.9			5 x 11	5.8
0.33	R33											5 x 11	4.4			5 x 11	8
0.47	R47											5 x 11	7			5 x 11	10
1	010											5 x 11	13			5 x 11	15
2.2	2R2											5 x 11	20			5 x 11	23
3.3	3R3											5 x 11	25			5 x 11	29
4.7	4R7							5 x 11	26	5 x 11	28	5 x 11	30	5 x 11	32	5 x 11	34
10	100					5 x 11	35	5 x 11	38	5 x 11	41	5 x 11	46	5 x 11	50	6.3 x 11	56
22	220			5 x 11	49	5 x 11	54	5 x 11	57	5 x 11	61	5 x 11	68	6.3 x 11	82	8 x 11.5	96
33	330	5 x 11	54	5 x 11	60	5 x 11	64	5 x 11	69	5 x 11	75	6.3 x 11	90	6.3 x 11	100	10 x 12.5	140
47	470	5 x 11	65	5 x 11	70	5 x 11	99	5 x 11	82	6.3 x 11	100	6.3 x 11	110	8 x 11.5	135	10 x 16	180
100	101	5 x 11	95	5 x 11	105	6.3 x 11	25	6.3 x 11	135	8 x 11.5	170	8 x 11.5	180	10 x 12.5	225	13 x 20	320
220	221	6.3 x 11	160	6.3 x 11	175	8 x 11.5	15	8 x 11.5	230	10 x 12.5	300	10 x 16	345	10 x 20	400	16 x 25	570
330	331	6.3 x 11	195	8 x 11.5	245	8 x 11.5	60	10 x 12.5	335	10 x 16	400	10 x 20	460	13 x 20	540	16 x 25	700
470	471	8 x 11.5	270	8 x 11.5	290	10 x 12.5	70	10 x 16	440	10 x 20	520	13 x 20	610	13 x 25	700	16 x 31.5	880
1000	102	10 x 12.5	460	10 x 16	550	10 x 20	40	13 x 20	770	13 x 25	920	16 x 25	1080	16 x 31.5	1210
2200	222	13 x 20	810	13 x 20	860	13 x 25	000	16 x 25	1170	16 x 31.5	1340	18 x 35.5	1530
3300	332	13 x 20	960	13 x 25	1100	16 x 25	300	16 x 31.5	1460	18 x 35.5	1650
4700	472	16 x 25	1330	16 x 25	1400	16 x 31.5	600	18 x 35.5	1780	18 x 40	1900

PRIMER ŠTEVILKE DELA

CABA 220 M 1C BK 050 110

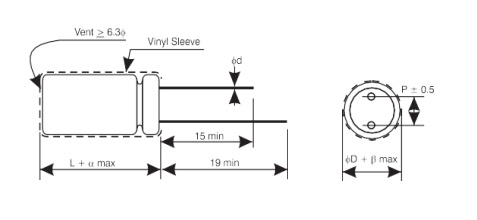

RAZMAK IN PREMER VODIL

jd	5	6.3	8	10	13	16	18
Str	2.0	2.5	3.5	5.0	5.0	7.5	7.5
jd	0.5		0.6			0.8
a	1.0			1.5
b	0.5

Lastnosti
◆ 105 ℃,1000Zagotovljene ure.
◆ Zelo nizek tok uhajanja.
◆ Uporabljajte industrijsko opremo za visoke temperature.

◆ Skladno z RoHS

Elektrolitični kondenzatorji z nizkim puščanjem 105 ℃ 1.000 ur ▏Caba

Elektrolitski kondenzatorji z majhnim puščanjem 105 ℃ 1000 ur ▏CABA

SPECIFIKACIJE

PRIMER ŠTEVILKE DELA

RAZMAK IN PREMER VODIL
