Elektrolitični kondenzatorji z visokim valovanjem ▏10.000hrs ▏CADB

Lastnosti
105℃, 10,000 Zagotovljene ure
Manjša velikost z velikim dovoljenim valovnim tokom
Vitek tip

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏10000Hrs-▏CADB.pdf (3402 Prenosi )

SPECIFIKACIJE

Predmeti	Učinkovitost
življenje	ob 105 ° C. 10,000 ure
Delovna temp	400V				420 ~ 450 V
	-40 °C ~ +105 ° C.				-25 °C ~ +105 ° C.
Toleranca kapacitivnosti	+20% (pri 120Hz, 20 ° C.)
Puščanje toka (ob 20 ° C.)	Čas		po 5 minut
	Puščanje toka		CV ≤ 1,000 I = 0,01CV + 15(µA)			Cv > 1,000 I = 0,02CV+25 (µA)
	Kjer je C = nazivna kapacitivnost v µF. V = nazivna enosmerna delovna napetost v V
Faktor disipacije (Tan δ pri 120 Hz, 20° C.)	Nazivna napetost		400	420	450
	Tan δ (maks)		0.24	0.24	0.24
Nizka temperatura Značilnosti (pri 120Hz)	Razmerje impedance ne sme preseči vrednosti, navedenih v spodnji tabeli
	Nazivna napetost			400	420	450
	Impedanca	Z (-25° C.) / Z (+20 ° C.)		5	6	6
	Razmerje	Z (-40° C.) / Z (+20° C.)		6	—	—
Preizkus življenjske dobe obremenitve	Testni čas		10,000 ure
	Sprememba kapacitivnosti		Znotraj + 20% začetne vrednosti
	Faktor disipacije		Manj kot 200% določene vrednosti
	Puščanje toka		V okviru določene vrednosti
	* Zgornje specifikacije morajo biti izpolnjene, ko se kondenzatorji ponovno vzpostavijo 20 °C po uporabljeni nazivni napetosti z nazivnim valovitim tokom za 10,000 ure ob 105 ° C.
	Testni čas		1,000 ure
Test življenjske dobe	Sprememba kapacitivnosti		Znotraj + 20% začetne vrednosti
	Faktor disipacije		Manj kot 200% določene vrednosti
	Puščanje toka		V okviru določene vrednosti
	* Zgornje specifikacije morajo biti izpolnjene, ko se kondenzatorji ponovno vzpostavijo 20 °C, potem ko jih izpostavimo za 1,000 ure ob 105 °C brez priključene napetosti. Pred meritvami je treba na kondenzatorje priključiti nazivno napetost. (Glejte JIS C 5101-4 4.1)
Ripple Current & Frekvenčni množitelji	Frekv. (Hz)		60	120	500	1k	10k gor
	Množitelji		0.80	1.00	1.25	1.40	1.50
Drugi standardi	JIS C 5101-4

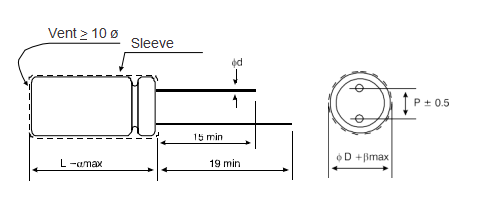

DIMENZIJE Enota: mm

φD	10	12.5	16	18
Str	5.0	5.0	7.5	7.5
φd	0.6		0.8
a	2.0
b	0.5

DIMENZIJE & DOPUSTNI VALOVASTI TOK

Dimenzija: φ Dx L(mm)

Ripple Current: mA/rms pri 100 Hz, 105° C.

V. DC	kapa. (µF)	10f			12.5f			16f			18f
		φ D x L	Ripple Current		φ D x L	Ripple Current		φ D x L	Ripple Current		φ D x L	Ripple Current
		φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz
400V (2G)	33	10 x 40	315	475
	39	10 x 45	360	545
	47	10 x 50	420	630	13 x 30	440	660
	56				13 x 35	500	750
	68				13 x 40	580	870	16 x 32	530	795
	82				13 x 50	625	935	16 x 35.5	615	920
	100							16 x 40	715	1,070
	120							16 x 40	800	1,200	18 x 35.5 18 x 40	790 870	1,185 1,305
	150							16 x 45	915	1,375	18 x 45	985	1,475
	180										18 x 50	1,120	1,685
420V (2Str)	33	10 x 40	370	555
	39	10 x 45	410	615	12.5 x 30	390	585
	47	10 x 50	465	700	12.5 x 35	450	675
	56				12.5 x 40	520	780	16 x 31.5	500	750
	68				12.5 x 45	580	870	16 x 35.5	580	870
	82				12.5 x 50	660	990	16 x 35.5 16 x 40	730 675	1,095
	82				12.5 x 50	660	990	16 x 35.5 16 x 40	730 675	1,010
	100							16 x 40 16 x 45	750 755	1,125 1,130	18 x 36	725	1,085
	120										18 x 40 18 x 45	835 880	1,250 1,320
	150										18 x 50	1,030	1,550
450V (2W )	33	10 x 45	330	495	12.5 x 30	370	555
	39	10 x 50	380	570	12.5 x 35	420	630
	47				12.5 x 40	480	720
	53				12.5 x 45	500	750
	56				12.5 x 45	530	795	16 x 31.5	510	765
	68				12.5 x 50	620	930	16 x 35.5	590	885
	82							16 x 40	615	920	18 x 35.5	645	965
	100							16 x 45	715	1,070	18 x 40	750	1,125
	120										18 x 45	835	1,250
	150										18 x 50	975	1,465

PRIMER ŠTEVILKE DELA

ADB 101 M 2P BK 160 400

Lastnosti
◆ Dolga življenjska doba,105° C.,10,000Zagotovljene ure
◆ Manjša velikost z velikim dovoljenim valovnim tokom
◆ SlimType

◆ Skladno z Rohs
