Metalizirani kondenzator poliesterskega filma |Ultra Mini velikost | Cdad

Lastnosti

◆ Delovna temp. Razpon :-40°C~105 °C (V R Zniža 1.25% na °C nad 85 °C)
◆ Območje kapacitivnosti:0.1~10uF
◆ Toleranca kapacitivnosti: J=5% K=10% M=20%
◆ Nazivna napetost V R 85°C: 100V 250V 400V 630V
◆ Faktor disipacije: 1% NAJVEČ @1KHZ 25℃

PRIMER ŠTEVILKE DELA

SPECIFIKACIJE

Predmeti	Učinkovitost
Operating Voltage Range	450Vdc, 630Vdc
Nazivna temperatura	-40 °C ~ +85 °C
Uporabna temperatura višje kategorije	+110° C. (Derating ratio of rated voltage over +85 °C ~ +110°C: 1.5% per °C of Rated Voltage)
Capacitance Range	0.033 µF ~ 3.3 µF
Capacitance Tolerance	+2% (G), +5% (J), +10% (K)
Faktor disipacije	1.0% (maks.) at 1KHz 1.6% (maks.) at 10KHz
Izolacijska upornost Priključek do priključka	Napetostni naboj: 100Vdc x 1 min (ob 20 °C+5°C) > 9,000MΏ for C < 0.33µF > 3,000MΏ x µF for C >0.33µF
Prenosna napetost	Od terminala do terminala:(ob 20 ° C. + 5° C.)
	1.6 x VR applied for 2sec. (cut off current 10mA)
	Slow-up voltage speed: 100V/sec
Nagib impulza nazivne napetosti dV/dt (V/µs)	Str VR	10mm	15mm	22.5mm
	450Vdc	110	45	20
	630Vdc	160	65	30



ZMOGLJIVOST

Postavka	Test Metode	Zahteve
Resistance to Soldering Heat IEC 60068-2-20″	Spajkalna kopel: 260°C+ 5°C Immersion Time: 10sek + 1sek	Sprememba kapacitivnosti |ΔC/C| :<2% DF Change tanδ: 0.5% pri 1KHz IR: > mejna vrednost
Resistance to Vibration IEC 60068-2-6″	Frekvenčno območje: 10Amplituda od Hz do 55 Hz: 1.5m/m Trajanje: 6 ure	Ne sme biti nobenih vidnih poškodb, No Intermittent Stik, Ni odprtega ali kratkega stika
Vlažna vročina, Steady State IEC 60068-2-3″	Temperatura: 40° C. + 2°C Relative Humidity: 90% do 95% Trajanje: 1,000 ure	Sprememba kapacitivnosti |ΔC/C |: <5% DF Change tanδ: 0.5% pri 1KHz IR: > 50% mejna vrednost
Electrical Endurance IEC 60384-2″	Temperatura: 85° C. + 2°C Voltage Applied: 1.10 x Vr(DC) Trajanje: 1,000 ure	Sprememba kapacitivnosti |ΔC/C |: <5% DF Change tanδ: 0.5% pri 1KHz IR: > 50% mejna vrednost



MAKSIMALNE DIMENZIJE (mm)

R.V.	450Vdc (2W)
Siz e	W	H	T	Str	dΦ	Siz e	W	H	T	Str	dΦ
(µF)						(µF)
0.047	13.0	13	5	10	0.6	1.0	13	19	8	10	0.8
0.068	12.5	10	5	10	0.6		18.0	17	7.5	15	0.8
0.1	12.5	9.5	4.5	10	0.6		26.0	16	7	22.5	0.8
	18.0	11	5	15	0.8	1.2	18.0	18	8	15	0.8
0.15	12.5	12	4.5	10	0.6	1.5	13.0	21.5	9.5	10	0.8
0.22	12.5	12	6.5	10	0.6		18.0	18.5	8.5	15	0.8
	18.0	11.5	6	15	0.8		26.0	17.5	7	22.5	0.8
0.33	12.5	12	6	10	0.6	2.2	18.0	21.5	11.5	15	0.8
	18.0	13	5	15	0.8		26.0	19	9	22.5	0.8
0.47	12.5	15.5	6.5	10	0.6	3.3	26.0	23.5	13	22.5	0.8
	18.0	13	5.5	15	0.8
0.68	12.5	16	7.5	10	0.6
	18.0	15.5	5.5	15	0.8

R.V.	630Vdc (2J)
Siz e	W	H	T	Str	dΦ
(µF)
0.033	12.5	10.5	4.5	10	0.6
0.047	12.5	13	5	10	0.6
	18.0	11	5	15	0.8
0.068	13.0	13	6	10	0.6
	18.0	11	5	15	0.8
0.1	12.5	16	6	10	0.6
	18.0	11	5	15	0.8
0.22	18.0	13	5	15	0.8
0.33	18.0	13	5	15	0.8
0.47	18.0	17.5	9	15	0.8
0.68	18.0	20.5	10.5	15	0.8
1.0	26.0	20.5	9.5	22.5	0.8



NAZIVNA NAPETOST (Vrms) VS. FREQUENCY

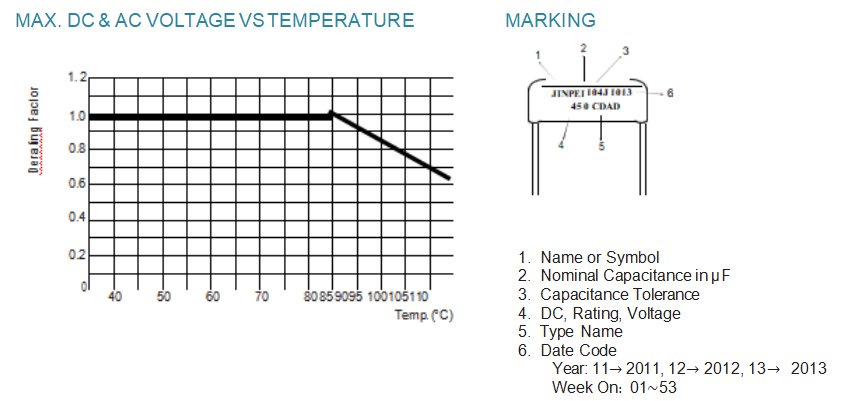

MAKS. DC & AC VOLTAGE VS TEMPERATURE

MAXIMUM CURRENT, AMPS (rms)

450Vdc / 200Vac

Pokrov (µF)	Str	15.75 KHz	35 KHz	45 KHz	65 KHz	80 KHz	100 Khz
0.047	10	0.18	0.20	0.21	0.23	0.24	0.25
0.068	10	0.20	0.22	0.23	0.24	0.25	0.26
0.1	10	0.36	0.46	0.50	0.56	0.60	0.64
	15	0.15	0.17	0.19	0.20	0.21	0.22
0.15	10	0.40	0.48	0.53	0.58	0.62	0.66
0.22	10	0.45	0.57	0.61	0.69	0.73	0.78
	15	0.18	0.19	0.20	0.21	0.22	0.23
0.33	10	0.48	0.60	0.65	0.72	0.74	0.80
	15	0.77	0.97	1.05	1.17	1.25	1.32
0.47	10	0.50	0.70	0.80	0.90	1.00	1.10
	15	0.67	0.88	0.99	1.06	1.17	1.31
0.68	10	0.60	0.90	1.00	1.10	1.20	1.30
	15	0.88	1.13	1.24	1.41	1.48	1.63
1.0	10	0.80	1.20	1.30	1.50	1.60	1.80
	15	1.06	1.38	1.59	1.77	1.84	1.91
1.2	15	1.20	1.50	1.65	1.85	2.00	2.20
1.5	10	0.98	1.30	1.40	1.60	1.70	1.90
	15	1.40	1.70	1.80	2.00	2.20	2.40
	22.5	1.38	1.68	1.78	1.96	2.00	2.04
2.2	15	1.70	2.00	2.20	2.35	2.50	2.70
	22.5	2.30	2.37	2.43	2.52	2.55	2.60
3.3	22.5	2.65	2.69	2.80	2.81	2.82	2.90



MAXIMUM CURRENT, AMPS (rms)

630Vdc / 250Vac

Pokrov (µF)	Str	15.75 KHz	35 KHz	45 KHz	65 KHz	80 KHz	100 KHz
0.033	10	0.14	0.20	0.22	0.25	0.27	0.30
0.047	10	0.18	0.24	0.30	0.35	0.39	0.42
0.068	10	0.21	0.29	0.32	0.37	0.41	0.44
0.1	10	0.25	0.37	0.45	0.50	0.55	0.63
0.047	15	0.16	0.22	0.24	0.27	0.30	0.32
0.068	15	0.23	0.26	0.32	0.35	0.40	0.44
0.1	15	0.42	0.55	0.58	0.65	0.69	0.73
0.22	15	0.58	0.62	0.67	0.78	0.80	0.85
0.33	15	0.91	1.15	1.25	1.40	1.48	1.58
0.5	15	0.85	1.08	1.18	1.30	1.40	1.49
0.68	15	1.16	1.48	1.60	1.80	1.90	2.05
1.0	22.5	1.85	2.25	2.36	2.60	2.70	2.85



PACKAGING CODE

Metho d	V razsutem stanju	Strelivo	Kolut
Koda	B	A	R



DOLŽINA VODILA OD SEDEŽNE RAVNINE

mm	5	10	15	20	25
Koda	050	100	150	200	250



TAPE CODE (Razmik med trakom, if taped)

Razmik	10mm	15mm
Pakiranje	A	A
Koda	RT3	RT4



LEAD STYLE CODE EXAMPLE

Uvod
Serija CDAC je izdelana iz dielektrika iz metaliziranega poliestrskega filma, prevleka iz bakrenega svinca in epoksi smole. Primerni so za blokado, sklopka, ločevanje, filtriranje, obvodno časovno vezje in idealno za uporabo v podatkih / telekomunikacijska oprema, industrijski instrument, avtomatski nadzorni sistemi in druge splošne elektronske aplikacije.
