Kapasitor elektrolitik snap-in ▏85 ℃ 3.000 jam ▏CAIA
Memiliki terminal snap-in yang dapat menyolder langsung ke PCB
Cocok untuk peralatan elektronik dengan rangkaian tegangan menengah-tinggi
Tipe snap-in terminal papan sirkuit tercetak dan tipe terminal lug tersedia
Spesifikasi
| Item | Pertunjukan | |||||||||||||||||
| Kisaran suhu operasi | -40 ° C ~ +85 ° C. | |||||||||||||||||
| Toleransi kapasitansi | +20% (pada 120Hz, 20 ° C.) | |||||||||||||||||
| Arus bocor (pada 20 ° C.) | I = 0,02CV atau 1,5 mA mana saja yang lebih kecil (setelah 5 menit)
Di mana, C= kapasitansi terukur dalam µF.V= tegangan kerja DC terukur dalam V. |
|||||||||||||||||
| Faktor Dissipasi
(Tanδ pada 120Hz, 20° C.) |
Tegangan Dinilai | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| TanΔ (Max) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Karakteristik suhu rendah (pada 120Hz) |
Rasio impedansi tidak boleh melebihi nilai yang diberikan dalam tabel di bawah ini. | |||||||||||||||||
| Tegangan Dinilai | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impedansi
Perbandingan |
Z (-25 ° C.)/Z(+20 ° C.) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C.)/Z(+20 ° C.) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Tes Muat Kehidupan |
Waktu tes | 3,000 Jam |
* Spesifikasi harus dipenuhi ketika kapasitor dikembalikan ke kondisi semula 20 °C setelah tegangan pengenal diterapkan 3,000 jam at 85 ° C. |
|||||||||||||||
| Perubahan kapasitansi | < + 20% | |||||||||||||||||
| Faktor Dissipasi | Kurang dari 200% dari nilai yang ditentukan | |||||||||||||||||
| Arus bocor | Dalam nilai yang ditentukan | |||||||||||||||||
|
Tes umur simpan |
Waktu tes | 1,000 Jam |
* Spesifikasi harus ditetapkan ketika kapasitor dikembalikan ke kondisi semula 20 °C setelah memaparkannya 1,000 jam at 85 ° C. |
|||||||||||||||
| Perubahan kapasitansi | < + 20% | |||||||||||||||||
| Faktor Dissipasi | Kurang dari 200% dari nilai yang ditentukan | |||||||||||||||||
| Arus bocor | Dalam nilai yang ditentukan | |||||||||||||||||
|
Arus riak & Pengganda frekuensi |
Freq. |
60 |
120 |
500 |
1k |
10baiklah |
||||||||||||
| (Hz)
W. V. (V) |
||||||||||||||||||
| Di bawah 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 dan Atas | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 dan Atas | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Arus riak &
Pengganda Suhu |
Suhu
( ° C.) |
40 | 55 | 70 | 85 | |||||||||||||
| Pengali | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Standar lainnya | Memenuhi Karakteristik W untuk JIS C 5141 | |||||||||||||||||
TERMINAL MASUK JENIS (2 TERMINAL)
TERMINAL MASUK (4 TERMINAL)

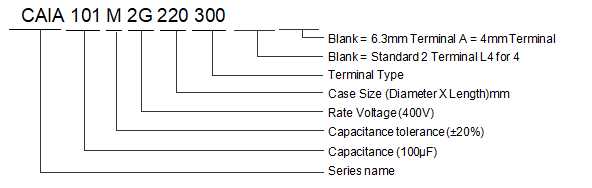

Contoh nomor bagian
FITUR
◆Jenis Terminal Snap-In (2 Terminal & 4 Treminal)
◆ Memiliki terminal snap-in yang dapat menyolder langsung ke PCB
◆ Cocok untuk peralatan elektronik dengan rangkaian tegangan menengah-tinggi
◆ Tipe snap-in terminal papan sirkuit tercetak dan tipe terminal lug tersedia
