Kapasitor elektrolitik ESR rendah ▏160 ~ 450V ▏CACB

FITUR
105℃, 2000 ~ 3000 jam terjamin
ESR rendah, Cocok untuk mengganti catu daya, UPS
For ballast use, 3000 ~ 5000 jam terjamin
Ukuran lebih kecil dengan arus riak besar yang diijinkan

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏160450V-▏CACB.pdf (3536 unduhan )

Spesifikasi

Item	Pertunjukan
Kisaran suhu operasi	-40°C ~ +105 °C
Rentang Tegangan Terukur	160 ~ 450v
Toleransi kapasitansi	± 20% (pada 120Hz,20° C.)
Arus bocor (pada 20 ° C.)	Waktu			Setelah 5 menit
	Arus bocor			Cv<1000 I=0.03CV(ma)					Cv>1000 I=0.02CV(ma)
	Di mana, C= nilai kapasitansi dalam mF. V = rated DC working voltage
Faktor Dissipasi (Tan d at 120Hz, 20° C.)	Tegangan Dinilai		160		200		250	350			400			450
	Tan d(Max)		0.20		0.20		0.20	0.24			0.24			0.24
	Ketika kapasitansi melebihi 1000mF, 0.02 akan ditambahkan setiap peningkatan 1000mF.
Karakteristik suhu rendah (pada 120Hz)	Rasio impedansi tidak boleh melebihi nilai yang diberikan dalam tabel di bawah ini.
	Rated Vo ltage							160		200		250	350			400		45 0
	Rasio Impedansi	Z(-25° C.)/Z(+20° C.)						3		3		3	3			5		6
		Z(-40° C.)/Z(+20° C.)						4		4		4	4			6
Tes Muat Kehidupan	Waktu tes				2000 hrs for fD <10 mm 3000 hrs for fD > 13 mm
	Perubahan kapasitansi				Dalam ±20% dari nilai awal
	Faktor Dissipasi				Kurang dari 200% dari nilai yang ditentukan
	Arus bocor				Dalam nilai yang ditentukan
	*Spesifikasi di atas harus dipenuhi ketika kapasitor dikembalikan ke 20 ° C setelah tegangan pengenal yang diaplikasikan 2000/3000 jam pada 105 ° C.
Tes umur simpan	Waktu tes				1000 Jam
	Perubahan kapasitansi				Dalam ±20% dari nilai awal
	Faktor Dissipasi				Kurang dari 200% dari nilai yang ditentukan
	Arus bocor				Kurang dari 500% dari nilai yang ditentukan
	*Spesifikasi di atas harus dipenuhi ketika kapasitor dikembalikan ke 20°C setelah terpapar 1000 jam pada 105 ° C tanpa tegangan diterapkan.
Arus riak & Pengganda frekuensi	Freq.(Hz) Topi(mF)		60 (50)			120		500			1K			10K			100K
	Under33		0.40			0.55		0.65			0.80			0.90			1.00
	33 ke 330		0.60			0.70		0.80			0.90			0.95			1.00
	390 ke 1000		0.65			0.80		0.85			0.98			1.00			1.00
	1200 di atas		0.80			0.90		0.95			0.98			1.00			1.00
Arus riak & Pengganda Suhu	Suhu(° C.)			65		70		85			95			105
	Pengali			1.8		1.65		1.5			1.25			1.00
Standar	Memuaskan karakteristik dengan jis c 5141

Contoh nomor bagian

CACB 100 M 2G BK 100 200

DIMENSI DAN ARUS RIPPLE YANG DIIZINKAN

Dimensi: D × l(mm) Arus riak: mA/rms pada 100K Hz 105°C

VDC mF	Kode	fD x L	160V (2C) Impedansi 20℃	Riak 120Hz	Saat ini 100KHZ	fD x L	200V (2D) Impedansi 20℃	Riak 120Hz	Saat ini 100KHZ	fD x L	250V (2E) Impedansi 20℃	Riak 120Hz	Saat ini 100KHZ
0.47	R47	6.3 X 11	14.5	9	35	6.3 X 11	14.50	9	35	6.3 X 11	14.50	8	30
1.0	010	6.3 X 11	8.5	13	50	6.3 X 11	8.50	13	50	6.3 X 11	8.50	13	50
2.2	2R2	6.3 X 11	5.5	23	90	6.3 X 11	5.50	19	75	8 X 11.5	5.00	21	85
3.3	3R3	8 X 11.5	4.3	28	110	8 X 11.5	4.30	33	130	10 X 12.5	4.20	30	120
4.7	4R7	8 X 11.5	3.1	33	130	10 X 12.5	3.10	39	155	10 X 16	3.50	41	165
10	100	10 X 16	1.55	63	250	10 X 16	1.55	63	250	10 X 20	3.18	50	200
22	220	10 X 16	1.47	75	300	10 X 20	1.47	75	300	13 X 20	1.74	85	340
33	330	10 X 20	1.15	90	360	13 X 20	1.15	90	360	13 X 25	1.35	115	460
47	470	13 X 25	0.92	125	500	13 X 20	0.92	125	500	13 X 25	1.08	138	550
68	680	13 X 25	0.71	165	660	13 X 25	0.71	165	660	16 X 25	0.84	183	730
100	101	13 X 25	0.59	213	850	16 X 25	0.59	213	850	16 X 31.5	0.70	248	990
150	151	16 X 25	0.41	303	1,200	16 X 31.5	0.41	303	1,210	18 X 31.5	0.49	325	1,300
220	221	16 X 31.5	0.31	368	1,470	18 X 35.5	0.31	408	1,630	18 X 40	0.36	433	1,730
VDC mF 0.47	Code R47	fD x L 8 X 11.5	350V (2V) Impedance 20℃ 3.50	Riak 120Hz 18	Saat ini 100KHZ 70	fD x L	400V (2G) Impedance 20℃	Riak 120Hz	Saat ini 100KHZ	fD x L	450V (2W) Impedance 20℃	Riak 120Hz	Saat ini 100KHZ
1.0	010	10 X 12.5	4.20	30	85	10 X 12.5	4.20	21	85	10 X 12.5	8.80	18	70
2.2	2R2	10 X 16	3.50	49	140	10 X 16	3.50	35	140	10 X 16	6.90	25	100
3.3	3R3	10 X 16	3.50	49	140	10 X 20	2.94	46	183	10 X 20	4.47	31	125
4.7	4R7	10 X 20	2.94	63	180	10 X 20	2.94	46	183	13 X 20	3.77	43	173
10	100	10 X 20	2.94	45	180	10 X 20	2.94	46	183	13 X 25	2.95	69	277
22	220	12.5 X 20	1.60	78	310	13 X 25	1.60	79	314	16 X 25	1.61	128	510
33	330	13 X 25	1.25	105	420	13 X 25	1.25	106	422	16 X 31.5	1.25	155	620
47	470	16 X 25	1.00	140	560	16 X 31.5	1.00	140	560	18 X 31.5	1.01	198	790
68	680	16 X 31.5	0.78	188	750	16 X 31.5	0.75	188	750	18 X 35.5	0.78	248	990
100	101	16 X 31.5	0.65	253	1,010	18 X 31.5	0.65	253	1,010

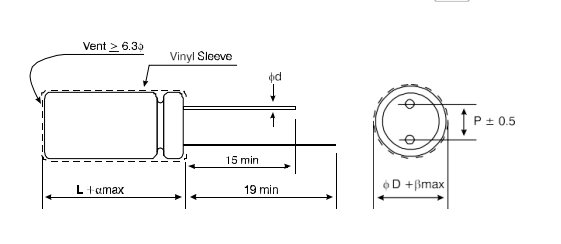

Spasi dan diameter timbal

D	5	6.3	8	10	12	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
D	0.5		0.6			0.8
A	1.0			1.5
B	0.5

FITUR
◆ 105℃, 2000 ~ 3000 jam terjamin
◆ Low ESR, Cocok untuk mengganti catu daya, UPS
◆ For ballast use, 3000 ~ 5000 jam terjamin
◆ Ukuran lebih kecil dengan arus riak besar yang diijinkan

◆ Sesuai Rohs
