Kapasitor elektrolit riak tinggi ▏5,000 jam ▏cada

FITUR

Longlife, 105° C., 5,000 jam kerja
Smallersizewith largepermissibleripplecurrent
SlimType

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3242 unduhan )

Spesifikasi

Item	Pertunjukan
Kehidupan	pada 105 ° C. 5,000 Jam
Suhu Operasional.	400V						420 ~ 450v
	-40 ° C ~ +105 ° C.						-25 ° C ~ +105 ° C.
Toleransi kapasitansi	+20% (pada 120Hz, 20 °C)
Arus bocor (pada 20 ° C.)	Waktu		setelah 5 menit
	Arus bocor		Cv < 1,000 saya = 0,03CV + 15(µa)					Cv > 1,000 Saya = 0,02CV+25 ( A)
	Dimana C = nilai kapasitansi dalam µF. V = Tegangan kerja DC terukur di V.
Faktor Dissipasi (Tan δ pada 120Hz, 20° C.)	Tegangan Dinilai		400	420	450
	Tan δ (Max)		0.24	0.24	0.24
Karakteristik suhu rendah (pada 120Hz)	Rasio impedansi tidak boleh melebihi nilai yang diberikan dalam tabel di bawah ini.
	Tegangan Dinilai				400	420	450
	Impedansi	Z (-25° C.) / Z (+20 ° C.)			5	6	6
	Perbandingan	Z (-40° C.) / Z (+20° C.)			6	—	—
Tes Muat Kehidupan	Waktu tes			5,000 jam
	Perubahan kapasitansi			Di dalam + 20% nilai awal
	Faktor Dissipasi			Kurang dari 200% dari nilai yang ditentukan
	Arus bocor			Dalam nilai yang ditentukan
	* Spesifikasi di atas harus dipenuhi saat kapasitor dipulihkan 20 °C setelah tegangan pengenal diterapkan dengan arus riak pengenal selama 5,000 jam at 105 ° C..
	Waktu tes			1,000 jam
Tes umur simpan	Perubahan kapasitansi			Di dalam + 20% nilai awal
	Faktor Dissipasi			Kurang dari 200% dari nilai yang ditentukan
	Arus bocor			Dalam nilai yang ditentukan
	* Spesifikasi di atas harus dipenuhi saat kapasitor dipulihkan 20 °C setelah memaparkannya 1,000 jam at 105 °C tanpa tegangan diterapkan. The rated voltage shall be applied to the capacitors before the measurements. (Lihat JIS C 5101-4 4.1).
Arus riak & Pengganda frekuensi	Freq. (Hz)		60	120	500	1k	10baiklah
	Pengganda		0.80	1.00	1.25	1.40	1.50
Standar lainnya	Jis c 5101-4

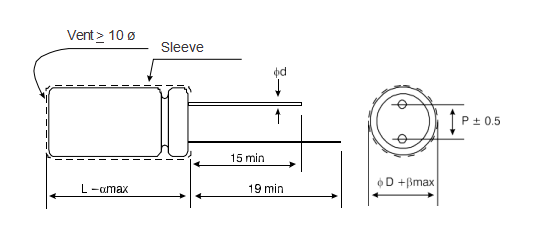

UKURAN Satuan: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
A	2.0
R	0.5

UKURAN & DIIZINKAN RIAK SAAT INI

V. Dc	Topi. (µf)	10F			12.5F			16F			18F
		φd x l	Arus riak		φd x l	Arus riak		φd x l	Arus riak		φd x l	Arus riak
		φd x l	120 Hz	100k Hz	φd x l	120 Hz	100k Hz	φd x l	120 Hz	100k Hz	φd x l	120 Hz	100k Hz
400V (2G)	33	10 X 35	320	480
	39	10 X 40	380	570	12.5 X 30	380	570
	47	10 X 45	425	638
	56	10 X 50	490	735	12.5 X 35	475	713
	68				12.5 X 40	550	825	16 X 31.5	530	795
	82				12.5 X 45	615	923	16 X 35.5	605	908
	100				12.5 X 50	690	1,035	16 X 40	740	1,110
	120							16 X 45	795	1,193	18 X 36	730	1,095
	150							16 X 50	865	1,300	18 X 45	910	1,365
420V (2P)	33	10 X 40	350	525
	39	10 X 45	390	585	12.5 X 30	380	570
	47	10 X 50	445	668	12.5 X 35	410	615
	56				12.5 X 40	490	735	16 X 31.5	475	713
	68				12.5 X 45	560	840	16 X 35.5	550	825
	82				12.5 X 50	625	938	16 X 40	630	945
	100							16 X 45	750	1,125	18 X 36	675	1,013
	120							16 X 50	865	1,298	18 X 40 18 X 45	810 825	1,238 1,215
	150										18 X 45 18 X 50	950 950	1,425 1,425
450V (2W )	33	10 X 45	315	475	12.5 X 30	350	525
	39	10 X 50	360	545	12.5 X 35	400	600
	47				12.5 X 40	425	683	16 X 31.5	455	683
	56				12.5 X 45	500	750	16 X 35.5	560	750
	68				12.5 X 50 12.5 X 50	540 625	810 938	16 X 40 16 X 35.5	590 530	885 795
	82							16 X 45	675	1,013	18 X 36 18 X 32	645 585	968 875
	100							16 X 50	785	1,178	18 X 40 18 X 36	740 685	1,110 1,025
	120										18 X 45 18 X 40	825 790	1,238 1,185
	150										18 X 50	950	1,425

FITUR
◆ Umur panjang,105° C.,5,000jam terjamin
◆ Ukuran lebih kecil dengan arus riak besar yang diijinkan
◆ Tipe Ramping

◆ Sesuai Rohs
