Kapasitor film poliester logam | ESR diminimalkan | Ca

FITUR

◆ Ketahanan kelembaban tinggi
◆ Petunjuk sepihak
◆ Kinerja isolasi yang baik
◆ ESR diminimalkan
◆ Nilai Tegangan 100~1200Vdc

Contoh nomor bagian

KARAKTERISTIK LISTRIK

Item	Pertunjukan
Rentang tegangan operasi	100VDC, 250VDC, 400VDC, 630VDC, 1200VDC
Suhu pengenal	-55˚C ~ +105˚C (Menurunkan suhu di atas 85˚C)
Kategori Iklim	55 / 105 / 21
Kisaran kapasitansi	0.001 µf ~ 0.27 µf
Toleransi kapasitansi	5% (J), 10% (K), 20%(M)
Faktor Dissipasi	≤ 1.0% (1KHZ, 20° C.)
Resistensi Isolasi Terminal ke terminal	≥ 30000MΩ, CR ≤ 0,1μF (20° C., 10V, 1Min) ≥ 10.000MΩ, Kr > 0.1μf (20° C., 100V, 1Min)
Tahan tegangan	2.0kamu : (5S)



PEMATERIAN

Area di bawah kurva adalah waktu penyolderan yang disarankan & suhu. untuk materi yang ditampilkan.

(µf)	W.V. Dc	50V (1H) / 63V (1J) / 100V (2A)					250V (2E)					400V (2G)
	Kode	W	H	T	P	D	W	H	T	P	D	W	H	T	P	D
0.001	102	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0012	122	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0015	152	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0018	182	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0022	222	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5
0.0027	272	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.0	4.0	0.5
0.0033	332	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.5	4.5	0.5
0.0039	392	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.0	0.5	7.5	13.5	4.5	4.5	0.5
0.0047	472	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.5	0.5	8.0	13.5	4.5	4.5	0.5
0.0056	562	6.0	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.0	13.5	5.0	5.5	0.5
0.0068	682	6.5	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.5	13.5	5.5	5.5	0.5
0.0082	822	7.0	11.5	4.0	4.0	0.5	8.0	13.0	4.0	5.5	0.5	9.0	15.5	5.5	5.5	0.5
0.01	103	7.0	11.5	4.5	4.0	0.5	8.0	13.0	5.0	5.5	0.5	9.5	15.5	6.0	5.5	0.5
0.012	123	7.0	11.5	4.5	4.0	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.0	0.5
0.015	153	7.0	11.5	4.5	4.5	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5
0.018	183	7.0	12.0	4.5	4.5	0.5	9.0	14.0	6.0	6.0	0.5	11.5	17.5	7.0	7.0	0.5
0.022	223	8.0	12.0	4.5	5.0	0.5	9.5	14.0	6.0	6.5	0.5	11.5	17.5	7.0	7.0	0.5
0.027	273	8.0	13.0	5.0	5.0	0.5	10.0	15.0	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.033	333	8.5	13.0	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.039	393	9.0	13.0	5.0	5.5	0.5	11.5	15.5	7.0	7.0	0.5	14.0	19.0	8.0	8.5	0.5
0.047	473	9.0	13.0	5.5	5.5	0.5	11.5	16.0	7.0	7.5	0.5	14.5	19.0	8.5	9.0	0.5
0.056	563	9.5	13.5	5.5	6.5	0.5	12.5	16.0	8.5	8.0	0.5	14.5	21.5	8.5	9.0	0.5
0.068	683	10.0	13.5	6.0	7.0	0.5	12.5	17.0	8.5	8.0	0.5	14.5	22.5	9.0	9.5	0.5
0.082	823	10.5	13.5	6.5	7.0	0.5	14.0	19.0	10.0	8.5	0.5
0.1	104	11.5	13.5	7.0	7.5	0.5	15.0	19.0	10.0	9.0	0.5
0.12	124	12.5	15.5	7.5	8.5	0.5
0.15	154	13.5	16.0	8.0	9.0	0.5
0.18	184	14.0	16.5	8.0	9.5	0.5
0.22	224	14.5	17.5	8.5	9.5	0.5
0.27	274	15.0	21.0	9.0	10.0	0.5



(µf)	W.V. Dc	630VDC (2J)					1200VDC (3B)
	Kode	W	H	T	P	D	W	H	T	P	D
0.001	102	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0012	122	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0015	152	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0018	182	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0022	222	7.0	12.5	4.5	4.5	0.5	8.0	14.0	5.0	5.0	0.5
0.0027	272	7.5	13.5	5.0	4.5	0.5	8.0	14.0	5.5	5.0	0.5
0.0033	332	7.5	13.5	5.0	4.5	0.5	9.0	14.0	6.0	5.5	0.5
0.0039	392	8.0	13.5	5.5	5.0	0.5	9.5	15.0	6.0	6.0	0.5
0.0047	472	8.5	13.5	5.5	5.0	0.5	9.5	16.0	6.0	6.0	0.5
0.0056	562	9.5	14.0	5.5	5.5	0.5	10.0	16.5	6.5	6.0	0.5
0.0068	682	10.0	14.0	6.0	6.0	0.5	10.5	16.5	6.5	6.5	0.5
0.0082	822	10.0	16.0	6.0	6.0	0.5	11.5	17.5	7.5	7.5	0.5
0.01	103	10.0	16.0	6.5	6.0	0.5	12.0	17.5	7.5	7.5	0.5
0.012	123	11.0	16.5	6.5	7.0	0.5
0.015	153	11.5	17.0	7.0	7.5	0.5
0.018	183	12.0	17.5	7.5	7.5	0.5
0.022	223	12.5	18.0	7.5	8.0	0.5



PERTUNJUKAN

Barang	Tes Metode	Persyaratan
Ketahanan terhadap Panas Penyolderan	Mandi solder: 260°C± 5°C Waktu Perendaman: 10detik ± 1 detik	Perubahan Kapasitansi ∆C/C ≤ 5% Ubah DF ∆ tanδ ≤ 1% di 1kHz IR ≥ 50% nilai spesifikasi
Ketahanan terhadap Getaran	Rentang frekuensi: 10 ~ Amplitudo 500Hz: 0.75m/m Durasi: 6 jam	Tidak akan ada Kerusakan Terlihat Tidak Ada Kontak Intermiten, Tidak ada sirkuit terbuka atau pendek
Panas lembab, Keadaan Stabil	Suhu: 55° C. Kelembaban Relatif: 90% ke 95% Lamanya: 21 hari	Perubahan Kapasitansi ∆C/C ≤ 5% Ubah DF ∆ tanδ ≤ 1% di 1kHz IR ≥ 50% nilai spesifikasi
Daya Tahan Listrik	Suhu: 105° C. Tegangan Diterapkan: 1.25 x vr (Dc) Lamanya: 1,000 jam	Perubahan Kapasitansi ∆C/C ≤ 1% Ubah DF ∆ tanδ ≤ 1% di 1kHz IR ≥ 50% nilai spesifikasi



KODE KAPASITAN

μf	0.001	0.0047	0.01	0.047	0.1	0.27
PF	1000	4700	10000	47000	100000	270000
Kode	102	472	103	473	104	274



Tegangan Dinilai

WV	100	250	400	630	1200
Kode	2A	2E	2G	2J	3B



Jarak timbal radial

*Leadspace lurus lurus leadspace asli non-formed asli.

memimpin S	mondar-mandir	5.0mm	7.5mm	10mm
Kode		050	075	100



Kode tape (Jarak timbal pada pita)

*lihat diagram di halaman 4

Jarak timbal	5.0mm	7.5mm	10mm
Pengepakan Pita	A	A	A
Kode	RT1	RT2	RT3



Panjang timbal dari pesawat tempat duduk

(Paket Massal)

mm	5	10	15	20
Kode	50	100	150	250



TOLERANSI

Kode	Toleransi
J	±5%
K	±10%
M	± 20%



Contoh gaya timbal

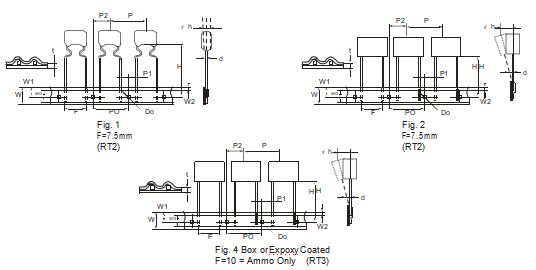

Diagram kode rekaman radial

Spesifikasi

Keterangan	Surat	Dimensi (mm)
		RT1	RT2	RT3	Tol.
Diameter kawat timbal	D	0.5 / 0.6	0.5 / 0.6	0.6	+ 0.05
Pitch pitch	P	12.7	12.7	12.7	+ 1
Pitch lubang pakan	Setelah	12.7	12.7	12.7	+ 0.2
Centering of the Lead Wire	P1	3.85	2.6 / 3.75	7.7	+ 0.7
Pemusatan tubuh	P2	6.35	6.35	12.7	+ 1.3
Jarak timbal (Melempar)	F	5	7.5	10	+ 0.6; -0.1
Penyelarasan Komponen	∆H	0	0	0	+ 2
Tinggi ComponeNet dari Tape Center	H	18.5	18.5	18.5	+ 0.5
Lebar pita operator	W	18	18	18	+ 1; -0.5
Tahan lebar pita	Wo	6	6	9	Min
Posisi lubang	W1	9	9	9	+ 0.5
Tahan posisi pita	W2	3	3	3	Max
Diameter lubang pakan	Melakukan	4	4	4	+ 0.2
Ketebalan pita	T	0.7	0.5	0.5	+ 0.2
Angka	ara	1 atau 2	1.2 atau 3	4

Komentar: *Tunjangan pitch akumulasi kurang dari 1mm pada jumlah 20 pitch.

*Komponen kosong terus menerus kurang dari 3 Potongan berturut -turut.

*Total kosong pada satu gulungan kurang dari 1%.

PERKENALAN
Seri CDAA dibuat dengan dielektrik film poliester, elektroda aluminium foil, timah berlapis tembaga, dan lapisan resin epoksi. Mereka cocok untuk memblokir, by-pass dan kopling DC dan sinyal ke rentang VHF, sirkuit waktu, penyaringan, dan penggunaan tujuan umum lainnya.
Mereka juga ideal untuk digunakan dalam amplifier, televisi, radio, peralatan stereo dan peralatan elektronik lainnya.
