Radial memimpin kapasitor keramik multilayer | CCBA

Konstruksi multilapis berdensitas tinggi memungkinkan kinerja dan rentang kapasitansi yang unggul. Lapisan epoksi tahan api yang dipatenkan memastikan perlindungan lingkungan dan kekuatan dielektrik yang optimal. Nilai-nilai non-standar, di dalam- creased voltage ratings, penandaan khusus, penyaringan militer, memotong & lead yang terbentuk, dll., tersedia. Set dan jaringan yang cocok juga tersedia.
Lembar Data-Untuk-Radial-Leads-Multilayer-Keramik-Kapasitor-CCBA.pdf (2799 unduhan )

FITUR

◆ Industry’s widest range- 0.47pF to 10uF, tolerances to 1%
◆ Space-saving radial leaddesign
◆ COG (LSM), X7R, Koefisien suhu Z5U dan Y5V
◆Tape and reel packaging available
◆ Standard industry sizes
◆ High voltage models available
◆ Cut and formed leads available

UKURAN

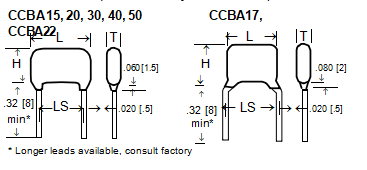

Jinpei Type L Max. H Max. T Max. LS ±.024 [0.6]
CCBA15 .165 [4.2] .150 [3.81] .150 [3.81] .100 [2.5]
CCBA17 .150 [3.81] .150 [3.81] .150 [3.81] .200 [5.0]
CCBA20 .200 [5.08] .200 [5.08] .150 [3.81] .100 [2.5]
CCBA22 .200 [5.08] .200 [5.08] .150 [3.81] .200 [5.0]
CCBA30 .300 [7.62] .217 [5.5] .150 [3.80] .200 [5.0]
CCBA40 .413 [10.5] .394 [10] .165 [4.2] .217 [5.5]
* CCBA50 .492 [12.5] .433 [11] .165 [4.2] .295 [7.5]



BODY STYLE (additional styles available)

DIELECTRIC KARAKTERISTIK (khas)

BARANG (NPO N) X7R B Y5V F (Z5U M) 2
Topi. Jangkauan, nilai E12 0.47 PF- 0.1uF 330 PF – 1uF 1,000 pF -10uF
Toleransi kapasitansi <10PF: ±.1pF, .25PF, .5PF (std)

³10pF: ±1%, ±2%, ±5%(std), ±10%

 ±5%, ±10% (std),

± 20%

 ± 20% (std), +80/- 20%
Kisaran suhu operasi -55°C hingga +125 °C -55°C hingga +125 °C -30°C hingga +85 °C
Karakteristik Suhu 0 ± 30ppm/°C 3 ±15% maks pada rentang suhu operasi +22%/-82% (+22%/-56%)

maks pada rentang suhu pengoperasian
Penuaan (batas kerugian/dekade jam) dapat diabaikan 2% 7%
Koefisien Tegangan (DC@ max V) dapat diabaikan -50% hingga+10% ketik -80% hingga+20% ketik
Faktor Dissipasi (1KHZ,25° C.) 0.15% (+25° C. & +125° C.)

1.0VRMS, 1MHz untuk nilai<1000PF

 2.5% Maks., 1VRMS 4.0% Max. 0.5 VRMS
Ketahanan Isolasi 25°C (MIL-STD-202-METODE-302) 100GW or 1000MW-uF whichever is less 100GW or 1000MW-uF whichever is less 10GW or 1000MW-uF whichever is less
Kekuatan Dielektrik 3x diberi nilai VDC 3x diberi nilai VDC 3x diberi nilai VDC
Tes Kehidupan (1000 jam) 2x tegangan pengenal @+125°C

Dc<3% atau rambut palsu 0,25pF

 2x tegangan pengenal pada +125°C

Dc<20%

 1.5x tegangan pengenal pada +85°C

Dc<30%



RANGE KAPASITAN

Jinpei TYPE WVDC1 STANDARD CAPACITANCE RANGE 1
(NPO N )

Std. tol. = 5%

 X7R B

Std. tol. = 10%

 Y5V F(Z5U M) 2

Std. tol. = 20%
CCBA15, CCBA17 25

50

100

 0.47 – 3300PF

0.47 – 2200PF

0.47 – 1000PF

 100PF- 0.22uF

100PF- 0.1uF

100PF- 0.047uF

 .01uF – 1.2uF

.01uF – 1uF 1000pF – 0.1uF
CCBA20,

CCBA22

 25

50

100

 0.47 – 6800PF

0.47 – 4700PF

0.47 – 3900PF

 100PF- 1uF

100PF- 0.47uF

100PF- 0.1uF

 .01uF – 1.2uF

.01uF – 1uF

.01uF – 0.33uF

CCBA30

 25 10 – 10,000PF 470PF- 1uF .1uF – 1.5uF
50 10 – 6800PF 470PF – 1uF .1uF – 1.5uF
100 5 – 4700PF 100PF – 0.22uF .1uF – 1.0uF

CCBA40

 25 10 – 47,000PF 1000PF – 1uF .68uF – 4.7uF
50 10 -27,000PF 1000PF – 1uF .68uF – 3.3uF
100 5 -22,000PF 100PF – 0.47uF .68uF – 2.2uF

CCBA50

 25 1000PF – 0.1uF .01uF – 2.2uF 1uF – 10uF
50 1000PF- 0.047uF .01uF – 2.2uF 1uF – 6.8uF
100 1000PF- 0.033uF .01uF – 1uF 1uF – 2.2uF

1 Expanded range available, consult factory

2 Y5V is standard, Z5U tersedia. (Y5V & Z5U are considered interchangeable)

3 ±60ppm <10PF

PERKENALAN
Konstruksi multilayer dengan kepadatan tinggi memungkinkan keunggulan
performance and capacitance range. Proprietary flame retardant
lapisan epoksi memastikan perlindungan lingkungan yang optimal dan
kekuatan dielektrik. Nilai-nilai non-standar, di dalam- tegangan meningkat
peringkat, penandaan khusus, penyaringan militer, memotong & lead yang terbentuk,
dll., tersedia. Set dan jaringan yang cocok juga tersedia.
