Kapasitor film poliester logam |Ukuran mini ultra | CDAD

FITUR

◆ Suhu Pengoperasian. Jangkauan :-40°C~105°C (VR Menurunkan 1.25% per °C di atas 85 °C)
◆ Rentang Kapasitansi:0.1~10uF
◆ Toleransi Kapasitansi: J=5% K=10% M=20%
◆ Nilai Tegangan V R 85°C: 100V 250V 400V 630V
◆ Faktor Disipasi: 1% MAKS @1KHZ 25℃

Contoh nomor bagian

Spesifikasi

Item	Pertunjukan
Rentang Tegangan Operasi	450VDC, 630VDC
Suhu pengenal	-40 °C ~ +85 °C
Suhu kategori atas yang dapat digunakan	+110° C. (Rasio penurunan tegangan pengenal berakhir +85 °C ~ +110 °C: 1.5% per °C Nilai Tegangan)
Rentang Kapasitansi	0.033 µf ~ 3.3 µf
Toleransi Kapasitansi	+2% (G), +5% (J), +10% (K)
Faktor Dissipasi	1.0% (maks.) 1KHz itu 1.6% (maks.) pada 10KHz
Terminal resistensi isolasi ke terminal	Biaya tegangan: 100VDC x 1 menit (pada 20 °C+5°C) > 9,000MΏ untuk C < 0.33µf > 3,000MΏ x µF untuk C >0.33µf
Tahan tegangan	Terminal ke terminal:(pada 20 ° C. + 5° C.)
	1.6 x VR diterapkan selama 2 detik. (memotong arus 10mA)
	Kecepatan tegangan lambat: 100V/detik
Slope Pulsa Tegangan Dingkat DV/DT (V/µs)	P Vr	10mm	15mm	22.5mm
	450VDC	110	45	20
	630VDC	160	65	30



PERTUNJUKAN

Barang	Tes Metode	Persyaratan
Ketahanan terhadap Panas Penyolderan IEC 60068-2-20″	Mandi solder: 260°C+ 5°C Waktu Perendaman: 10detik + 1detik	Perubahan kapasitansi |ΔC/C| :<2% DF Ubah tanδ: 0.5% di 1kHz IR: > nilai batas
Ketahanan terhadap Getaran IEC 60068-2-6″	Rentang frekuensi: 10Hz hingga 55Hz amplitudo: 1.5m/m Durasi: 6 jam	Tidak akan ada kerusakan yang terlihat, Jangan menyela Kontak, Tidak ada sirkuit terbuka atau pendek
Panas lembab, Kondisi Stabil IEC 60068-2-3″	Suhu: 40° C. + 2°C Kelembaban Relatif: 90% ke 95% Lamanya: 1,000 jam	Perubahan kapasitansi |ΔC/C |: <5% DF Ubah tanδ: 0.5% di 1kHz IR: > 50% nilai batas
Daya Tahan Listrik IEC 60384-2″	Suhu: 85° C. + 2°C Tegangan Diterapkan: 1.10 x vr(Dc) Lamanya: 1,000 jam	Perubahan kapasitansi |ΔC/C |: <5% DF Ubah tanδ: 0.5% di 1kHz IR: > 50% nilai batas



Dimensi maksimum (mm)

R.V.	450VDC (2W)
Anda e	W	H	T	P	melakukanΦ	Anda e	W	H	T	P	melakukanΦ
(µf)						(µf)
0.047	13.0	13	5	10	0.6	1.0	13	19	8	10	0.8
0.068	12.5	10	5	10	0.6		18.0	17	7.5	15	0.8
0.1	12.5	9.5	4.5	10	0.6		26.0	16	7	22.5	0.8
	18.0	11	5	15	0.8	1.2	18.0	18	8	15	0.8
0.15	12.5	12	4.5	10	0.6	1.5	13.0	21.5	9.5	10	0.8
0.22	12.5	12	6.5	10	0.6		18.0	18.5	8.5	15	0.8
	18.0	11.5	6	15	0.8		26.0	17.5	7	22.5	0.8
0.33	12.5	12	6	10	0.6	2.2	18.0	21.5	11.5	15	0.8
	18.0	13	5	15	0.8		26.0	19	9	22.5	0.8
0.47	12.5	15.5	6.5	10	0.6	3.3	26.0	23.5	13	22.5	0.8
	18.0	13	5.5	15	0.8
0.68	12.5	16	7.5	10	0.6
	18.0	15.5	5.5	15	0.8

R.V.	630VDC (2J)
Anda	W	H	T	P	melakukanΦ
(µf)
0.033	12.5	10.5	4.5	10	0.6
0.047	12.5	13	5	10	0.6
	18.0	11	5	15	0.8
0.068	13.0	13	6	10	0.6
	18.0	11	5	15	0.8
0.1	12.5	16	6	10	0.6
	18.0	11	5	15	0.8
0.22	18.0	13	5	15	0.8
0.33	18.0	13	5	15	0.8
0.47	18.0	17.5	9	15	0.8
0.68	18.0	20.5	10.5	15	0.8
1.0	26.0	20.5	9.5	22.5	0.8



Tegangan Dinilai (Vrms) VS. FREKUENSI

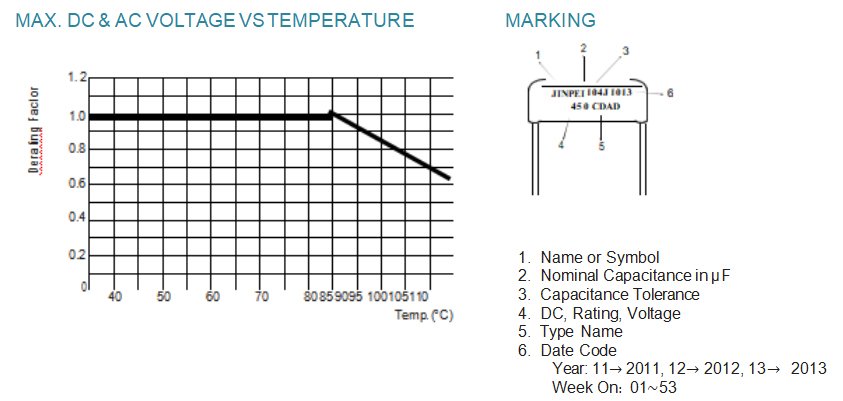

MAKS. Dc & TEGANGAN AC VS SUHU

ARUS MAKSIMUM, AMP (rms)

450VDC / 200vaksin

TOPI (µf)	P	15.75 KHZ	35 KHZ	45 KHZ	65 KHZ	80 KHZ	100 Khz
0.047	10	0.18	0.20	0.21	0.23	0.24	0.25
0.068	10	0.20	0.22	0.23	0.24	0.25	0.26
0.1	10	0.36	0.46	0.50	0.56	0.60	0.64
	15	0.15	0.17	0.19	0.20	0.21	0.22
0.15	10	0.40	0.48	0.53	0.58	0.62	0.66
0.22	10	0.45	0.57	0.61	0.69	0.73	0.78
	15	0.18	0.19	0.20	0.21	0.22	0.23
0.33	10	0.48	0.60	0.65	0.72	0.74	0.80
	15	0.77	0.97	1.05	1.17	1.25	1.32
0.47	10	0.50	0.70	0.80	0.90	1.00	1.10
	15	0.67	0.88	0.99	1.06	1.17	1.31
0.68	10	0.60	0.90	1.00	1.10	1.20	1.30
	15	0.88	1.13	1.24	1.41	1.48	1.63
1.0	10	0.80	1.20	1.30	1.50	1.60	1.80
	15	1.06	1.38	1.59	1.77	1.84	1.91
1.2	15	1.20	1.50	1.65	1.85	2.00	2.20
1.5	10	0.98	1.30	1.40	1.60	1.70	1.90
	15	1.40	1.70	1.80	2.00	2.20	2.40
	22.5	1.38	1.68	1.78	1.96	2.00	2.04
2.2	15	1.70	2.00	2.20	2.35	2.50	2.70
	22.5	2.30	2.37	2.43	2.52	2.55	2.60
3.3	22.5	2.65	2.69	2.80	2.81	2.82	2.90



ARUS MAKSIMUM, AMP (rms)

630VDC / 250vaksin

TOPI (µf)	P	15.75 KHZ	35 KHZ	45 KHZ	65 KHZ	80 KHZ	100 KHZ
0.033	10	0.14	0.20	0.22	0.25	0.27	0.30
0.047	10	0.18	0.24	0.30	0.35	0.39	0.42
0.068	10	0.21	0.29	0.32	0.37	0.41	0.44
0.1	10	0.25	0.37	0.45	0.50	0.55	0.63
0.047	15	0.16	0.22	0.24	0.27	0.30	0.32
0.068	15	0.23	0.26	0.32	0.35	0.40	0.44
0.1	15	0.42	0.55	0.58	0.65	0.69	0.73
0.22	15	0.58	0.62	0.67	0.78	0.80	0.85
0.33	15	0.91	1.15	1.25	1.40	1.48	1.58
0.5	15	0.85	1.08	1.18	1.30	1.40	1.49
0.68	15	1.16	1.48	1.60	1.80	1.90	2.05
1.0	22.5	1.85	2.25	2.36	2.60	2.70	2.85



KODE KEMASAN

Metode D	Dalam jumlah besar	Amunisi	Kumparan
Kode	B	A	R



Panjang timbal dari pesawat tempat duduk

mm	5	10	15	20	25
Kode	050	100	150	200	250



Kode tape (Jarak timbal pada pita, jika direkam)

Jarak	10mm	15mm
Sedang mengemas	A	A
Kode	RT3	RT4



CONTOH KODE GAYA LEAD

PERKENALAN
Seri CDAC dibuat dengan dielektrik film poliester metalized, lapisan timah tembaga dan resin epoksi. Mereka cocok untuk memblokir, kopel, decoupling, penyaringan, sirkuit pewaktuan bypass dan ideal untuk digunakan dalam data / peralatan telekomunikasi, instrumen industri, sistem kontrol otomatis dan aplikasi elektronik umum lainnya.
