Kapasitor cakram keramik terminal sekrup | Kapasitor HV DOORKNOB | Chih

Aplikasi

-Jaringan pintar
-Catu daya tegangan tinggi
-laser CO2
-peralatan sinar-X
-Peralatan las

Rentang Kapasitas 10 pF hingga 10.000pF

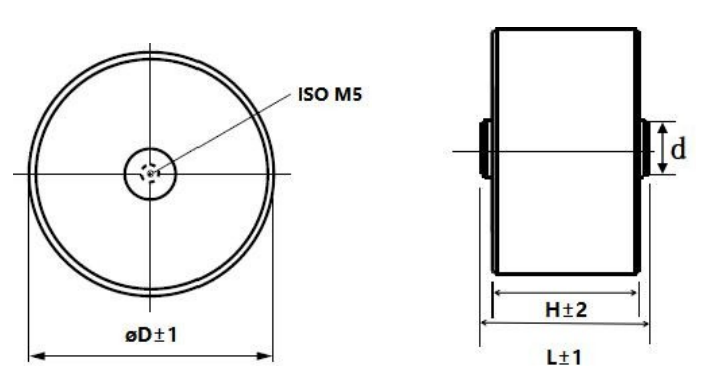

Gambar Dimensi

Contoh nomor bagian

Spesifikasi

Jenis	Tegangan Dinilai kVdc	Tegangan Uji kVdc	Tegangan Awal Korona (kVrms) (<10buah)	Sikap yang mumpuni (PF)	Dimensi milimeter (mm)				Tipe Terminal
					D ± 1	L ±1	H ± 2	D
CCDH701K4UW300220				700	30			12
CCDH102K4UW300220				1000	30			12
CCDH122K4UW400220				1200	40	22	17	14.5
CCDH152K4UW400220				1500	40			14.5
CCDH472K4UW550220				4700	55			14.5
CCDH781K4UW300250				780	30			12
CCDH102K4UW400250				1000	40			12
CCDH112K4UW400250				1100	40			14.5
CCDH172K4UW450250				1700	45			14.5
CCDH182K4UW450250	30	45	12	1800	45	25	20	14.5	ISO M5
CCDH202K4UW500250				2000	50			14.5
CCDH252K4UW550250				2500	55			14.5
CCDH272K4UW550250				2700	55			14.5
CCDH302K4UW550250				3000	55			14.5
CCDH332K4UW550250				3300	55			14.5
CCDH362K4UW600250				3600	60			14.5
CCDH103K4UW900250				10000	90			14.5
CCDH591K4UW330280				590	30			12
CCDH941K4UW400280				940	40	28	23	14.5
CCDH172K4UW500280				1700	50			14.5
CCDH401K4GW300350				400	30	35	30	12
CCDH202K4GW600350				2000	60			14.5
CCDH441K4GW300300				440	30			12
CCDH571K4GW300300				570	30			12
CCDH751K4GW400300				750	40			14.5
CCDH102K4GW500300				1000	50			14.5
CCDH122K4GW450300	40	60	16	1200	45	30	25	14.5	ISO M5
CCDH142K4GW500300				1400	50			14.5
CCDH172K4GW550300				1700	55			14.5
CCDH202K4GW550300				2000	55			14.5
CCDH242K4GW600300				2400	60			14.5
CCDH272K4GW600300				2700	60			14.5
CCDH332K4GW700300				3300	70			14.5

Jenis	Tegangan Dinilai kVdc	Tegangan Uji kVdc	Tegangan Awal Korona (kVrms) (<10buah)	Sikap yang mumpuni (PF)	Dimensi milimeter (mm)				Tipe Terminal
					D ± 1	L ±1	H ± 2	D
CCDH281K4HW300370				280	30	37	32	12
CCDH341K4HW300330				340	30			12
CCDH561K4HW400330				560	40			14.5
CCDH851K4HW400330	50	75	20	850	40	33	28	14.5	ISO M5
CCDH102K4HW450330				1000	45			14.5
CCDH212K4HW600330				2100	60			14.5
CCDH221K4HW600330				2200	60	33	28	14.5	ISO M5
CCDH332K4HW700330	50	75	20	3000	70			14.5
CCDH602K4HW800800				6000	80	80	75	14.5
CCDH501K4IW400400				500	40			14.5
CCDH701K4IW450400				700	45			14.5
CCDH851K4IW500400	60	90	24	850	50	40	35	14.5	ISOM5
CCDH102K4IW450400				1000	45			14.5
CCDH122K4IW550400				1200	55			14.5
CCDH202K4LW600400	70	100	28	2000	60	40	35	14.5	ISOM5
CCDH751K5AW600460	100	150	40	750	60	46	41	14.5	ISO M5
CCDH102K5AW600460				1000	60			14.5
CCDH102K5BW600530	120	180	48	1000	60	53	48	14.5	ISO M5
CCDH251K5RW300530	150	220	60	250	30	53	48	12	ISO M5
CCDH801K5RW600530				800	60			14.5

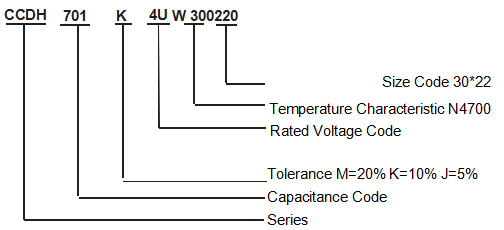

Menandai

	①Penandaan Pabrikan
	②Karakteristik Suhu
	③ Nilai Kapasitansi
	④Toleransi Kapasitansi
	⑤ Tegangan Terukur

Spesifikasi dan Metode Pengujian

Barang		Spesifikasi	Metode Pengujian
Penampilan	1 Penampilan dan Ukuran	Tidak ada cacat yang nyata	Harus diperiksa secara visual atau kaliper Venire.
	2 Menandai	Agar mudah terbaca	Harus diperiksa secara visual.
	3 Bahan	Elemen kapasitor terbuat dari keramik N4700 dalam wadah epoksi yang dicetak. Baut terminal: Terminal berlapis perak.
	4 Benang	ISO M5	Periksa dengan baut ISO M5
listrik- kinerja ical- mance	5 Kapasitansi	Dalam yang ditentukan toleransi	Kapasitansi harus diukur pada 20°C dengan 1 ±0,2kHz dan AC5V(rms) maks..
	6 Faktor Dissipasi (D.F)	0.2%Max.	Kapasitansi harus diukur pada 20°C dengan 1 ±0,2kHz dan AC5V(rms) Max.
	7 Isolasi Perlawanan (saya)	200,000MΩ.min.	Resistansi insulasi harus diukur dengan DC 500V dalam waktu 60±2 detik. pengisian.
	8 Frekuensi daya menahan tegangan	Antar terminal	150% tegangan pengenal （Dalam minyak）,1Min.
	9 Karakteristik Suhu	-4700±1000ppm/°C	Kapasitansi harus diukur pada setiap langkah seperti tabel di bawah ini.
			Melangkah	1	2	3	4	5
				20±2°C	-40±2°C	20±2°C	70±2°C	20±2°C
	10 Batasan corona	<10pc	pada 40% tegangan AC terukur （Dalam minyak）.

Barang		Spesifikasi		Metode Pengujian
Iklim ik Tes	11 Kelembaban (di bawah Keadaan Stabil)	Kapasitansi	≤10%	Atur kapasitor selama 100 jam pada suhu 40±2°C 90 ke 95% kelembaban.
		D.F	<1%
		saya	>109Oh
	12 Tes siklus suhu	Kapasitor harus normal, persyaratan dalam item 5 sampai 10 dari tabel akan dipenuhi.		Melewati atmosfer -40℃，1jam→RT，0.5jam→ +80℃，1H；10 siklus.
	13 Tes Kehidupan	Kapasitansi mengubah	±5%	Berikan tegangan DC sebesar 125% dari tegangan pengenal untuk 100+24/-0 jam dalam minyak pada 85±2℃.Pasca perawatan : kapasitor harus disimpan selama 24±2 jam di ruangan kondisi. (arus pengisian/pengosongan:50mA maks.)
		D.F	1.0%Max.
		saya	1,000M
Uji Kinerja Mekanis	14 Kekuatan Terminal	Kekuatan torsi	Kapasitif atau tidak rusak.	Saat memasang kapasitor pada peralatan, pastikan untuk memasangnya sesuai nilai kekuatan torsi yang ditunjukkan pada tabel di bawah ini.
				ukuran	torsi (N • m)
				M5	1.5
		menarik	Tidak biasa	Kencangkan badan kapasitor, berikan beban tarik secara bertahap ke setiap terminal dalam arah radial kapasitor hingga tabel di bawah ini.
				ukuran	menarik (N)
				M5	5.0



Pengumuman

(1)Penyerahan dan penyimpanan

Harap hindari penyerahan dan penyimpanan dalam suhu tinggi,kelembaban dan hujan. Penghindaran tabrakan.
Jangan sampai terkena H2SO4，HCL，HNO3 dan lainnya ke gas xic.

(2)Mengoperasikan penghindaran Tabrakan.

Tolong jangan sampai berkeringat dan elektrolit lainnya. Tolong jangan beroperasi dengan tangan kosong. Jangan mengelas terminal sekrup.
Jangan mengerjakan ulang terminal.

(3)Menggunakan

Hindari sebisa mungkin perpindahan panas radioaktif dari pipa mekanis, dll., ke kapasitor.

PERKENALAN

– Karakteristik suhu yang sangat baik
– Disipasi rendah
– Ketahanan isolasi yang tinggi
– Kekuatan kerusakan yang tinggi
– Elektroda tembaga penuh simetris penuh
– Lapisan epoksi
– Pemasangan terminal sekrup
Aplikasi
– Jaringan pintar
– Catu daya tegangan tinggi
– laser CO2
– peralatan sinar-X
– Peralatan las
