Caparatori elettrolitici in alluminio SMD ▏105 ℃ ▏ultra Low ESR ▏CAHC

CARATTERISTICHE
105° C., 2000 ~ 5000 ore assicurate
Ultra Low Impedance Capacitors
Conforme alla direttiva RoHS

Datasheet-For-SMD-Aluminum-Electrolytic-Capacitors-▏105℃-▏Ultra-Low-ESR-▏CAHC.pdf (4176 download )

Specifiche

Elementi	Prestazione
Intervallo di temperatura operativa	6.3 ~ 63V								80 ~ 100v
	-55°C~+105°C								-40°C~+105°C
Tolleranza di capacità	+20%
Corrente di perdita (a 20 ° C.)	I = 0,01Cv o 3 (µA) qualunque sia maggiore (Dopo 2 minuti) Dove, C= rated capacitance in µ F. V= rated DC working voltage inV.
Fattore di dissipazione (Tanδ a 120 Hz, 20° C.)	Valutato Voltaggio	6.3	10	16	25	35	50	63	80	100
	Tanδ (massimo)	0.30	0.26	0.22	0.16	0.13	0.10	0.08	0.08	0.07
Caratteristiche a bassa temperatura (a 120Hz)	Il rapporto di impedenza non deve superare i valori indicati nella tabella seguente.
	Tensione nominale				6.3	10	16	25	35	50	63	80	100
	Impedenza Rapporto	Z (-25° C.)/Z(+20° C.)			4	3	2	2	2	2	2	2	2
		Z(-40° C.)/Z(+20° C.)			8	5	4	3	3	3	3	3	3
Prova di durata del carico	Tempo di prova		2,000 Hrs for 4 ~ 6.3Φ					3,000 Hrs for 8 ~ 10Φ						5,000 Hrs for 12.5 ~ -16Φ
	Cambiamento di capacità		Entro +25% di valore iniziale					Entro +30% di valore iniziale						Entro +30% di valore iniziale
	Fattore di dissipazione		Meno di 200% di valore specificato					Meno di 300% di valore specificato						Meno di 300% di valore specificato
	Corrente di perdita		Entro il valore specificato					Entro il valore specificato						Entro il valore specificato
	* Le specifiche sopra indicate saranno soddisfatte quando i condensatori verranno ripristinati a 20°C dopo la tensione nominale richiesta 2,000 ~ 5,000 ore a 105°C
Test di durata di conservazione	Tempo di prova: 1000 ore; other items are the same as those for the load life test
Corrente di ondulazione & Moltiplicatori di frequenza	Freq. (Hz) V.CC (V)	50, 60	120	1k	1k su
	6.3 ~ 100	0.64	0.8	0.93	1.0
Standard	JIS C 5101-1

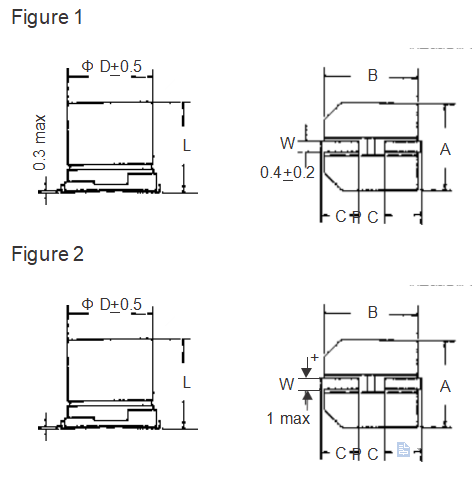

SPAZIATURA E DIAMETRO DEI PAD

φD	l	UN ±0.2	B ±0.2	C ±0.2	W	P±0.2	Fig. NO.
4	5.7 ± 0.3	4.3	4.3	2.0	0.5 A 0.8	1.0	1
5	5.7 ± 0.3	5.3	5.3	2.3	0.5 A 0.8	1.5	1
6.3	5.7 ± 3.3	6.3	6.3	2.7	0.5 A 0.8	2.0	1
6.3	7.7 ± 0.3	6.6	6.6	2.7	0.5 A 0.8	2.0	1
8	10 ± 0.5	8.4	8.4	3.0	0.7 A 1.1	3.1	1
10	10 ± 0.5	10.4	10.4	3.3	0.7 A 1.1	4.7	1
12.5	13.5 ± 0.5	12.8	12.8	4.9	1.1 A 1.4	4.2	2
12.5	16 ± 0.5	12.8	12.8	4.9	1.1 A 1.4	4.2	2
16	16.5 ± 0.5	16.3	16.3	5.8	1.8 A 2.2	6.0	2

Esempio di numero di parte

CAHC 101 MI V TR 080100

DIMENSIONE, IMPEDENZA & CORRENTE DI ONDULAZIONE CONSENTITA

Dimensione : φD x L(mm)

Corrente di ondulazione mA/rms a 100 KHz, 105°C Impedenza : a 100KHz, 20ºC

V.CC µF Contenuto		6.3V (0J)			10V (1UN)			16V (1C)			25V (1E)			35V (1V)
V.CC µF Contenuto		ΦD x L	Ma	Imp.	ΦD x L	Ma	Imp.	ΦD x L	Ma	Imp.	ΦD x L	Ma	Imp.	ΦD x L	Ma	Imp.
4.7	4R7													4 X 5.7	80	1.35
10	100							4 X 5.7	80	1.35	4 X 5.7	80	1.35	5 X 5.7	150	0.80
22	220	4 X 5.7	80	1.35	4 X 5.7	80	1.35	5 X 5.7	150	0.80	5 X 5.7	150	0.80	6.3 X 5.7	230	0.44
33	330	4 X 5.7	80	1.35	5 X 5.7	150	0.80	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44
47	470	5 X 5.7	150	0.80	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44
100	101	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44	6.3 X 7.7	280	0.36	8 X 10	450	0.17
150	151	6.3 X 5.7	230	0.44	6.3 X 5.7	230	0.44	6.3 X 7.7	280	0.36	8 X 10	450	0.17	8 X 10	450	0.17
220	221	6.3 X 7.7	280	0.36	6.3 X 7.7	280	0.36	6.3 X 7.7	280	0.36	8 X 10	450	0.17	10 X 10	670	0.09
330	331	8 X 10	450	0.17	8 X 10	450	0.17	8 X 10	450	0.17	8 X 10	450	0.17	12.5 X 13.5	820	0.07
470	471	8 X 10	450	0.17	8 X 10	450	0.17	8 X 10	450	0.17	10 X 10	670	0.09	12.5 X 16	950	0.06
680	681	8 X 10	450	0.17	10 X 10	670	0.09	10 X 10	670	0.09	12.5 X 13.5	820	0.07	12.5 X 16	950	0.06
1,000	102	8 X 10	450	0.17	10 X 10	670	0.09	12.5 X 13.5	820	0.07	12.5 X 16	950	0.06	16 X 16.5	1,260	0.054
1,500	152	10 X 10	670	0.09	13 X 13.5	820	0.07	12.5 X 16	950	0.06	16 X 16.5	1,260	0.054
2,200	222	12.5 X 14	820	0.07	13 X 16	950	0.06	16 X 16.5	1,260	0.054	16 X 16.5	1,260	0.054
3,300	332	12.5 X 16	950	0.06	16 X 16.5	1,260	0.054	16 X 16.5	1,260	0.054
4,700	472	16 X 17	1,260	0.054	16 X 16.5	1,260	0.054

V.CC µF Contenuto		50V (1H)			63V (1J)			80V (1K)			100V (2UN)
V.CC µF Contenuto		Φ D xL	Ma	Imp.	Φ D x L	Ma	Imp.	ΦD x L	Ma	Imp.	ΦD x L	Ma	Imp.
1	010	4 X 5.7	60	2.9
2.2	2R2	4 X 5.7	60	2.9
3.3	3R3	4 X 5.7	60	2.9
4.7	4R7	5 X 5.7	85	1.52	5 X 5.7	85	1.52
10	100	6.3 X 5.7	165	0.88	6.3 X 5.7	165	0.88
22	220	6.3 X 5.7	165	0.88	6.3 X 7.7	185	0.68
33	330	6.3 X 7.7	185	0.68	8 X 10	369	0.34
47	470	6.3 X 7.7	185	0.68	8 X 10	369	0.34				10 X 10	200	0.7
68	680	8 X 10	369	0.34	10 X 10	553	0.18	10 X 10	200	0.7	12.5 X 13.5	450	0.32
100	101	8 X 10	369	0.34	10 X 10	553	0.18	12.5 X 13.5	450	0.32	12.5 X 16	550	0.26
150	151	10 X 10	553	0.18	12.5 X 13.5	650	0.12	12.5 X 13.5	450	0.32	16 X 16.5	650	0.17
220	221	10 X 10	553	0.18	12.5 X 13.5	650	0.12	12.5 X 16	550	0.26
330	331	12.5 X 13.5	650	0.12	16 X 16.5	900	0.082	16 X 16.5	650	0.17
470	471	16 X 16.5	900	0.082	16 X 16.5	900	0.082
680	681	16 X 16.5	900	0.082
