Capacità elettrolitiche basse ESR ▏6,3 ~ 63V ▏4.000 ~ 10.000 ore ▏CADF
Lunga vita, 105 ℃, 4,000 ~ 10,000 ore assicurate
Bassa impedenza, Adatto per la commutazione di alimentatori
Dimensioni più piccole con grande corrente di ondulazione consentita
Specifiche
| Elementi | Prestazione | |||||||||||
| Vita | A 105 ° C. 4,000 ~ 10,000 Ore | |||||||||||
| Temp. operativa. | -55 ° C ~ +105 ° C. | |||||||||||
| Tolleranza di capacità | ±20% (a 120Hz, 20 ° C.) | |||||||||||
| Corrente di perdita
(A 20 ° C.) |
I = – 0.1CV or 3 (µA) qualunque sia maggiore (Dopo 2 minuti) Dove C = capacità nominale in µF.
V = tensione di lavoro CC nominale in V. |
|||||||||||
| Fattore di dissipazione (Tan φ at 120Hz, 20° C.) | Tensione nominale | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Tan φ (massimo) | 0.22 | 0.19 | 0.16 | 0.14 | 0.12 | 0.10 | 0.09 | |||||
|
Caratteristiche a bassa temperatura (a 120Hz) |
Il rapporto di impedenza non deve superare i valori indicati nella tabella seguente. | |||||||||||
| Tensione nominale | 6 | 10 | 16 | 25 | 35 | 50 | 63 | |||||
| Rapporto di impedenza | Z (-25° C.) / Z (+20 ° C.) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
|
Prova di durata del carico |
Tempo di prova |
6.3 ~ 10V |
4,000 Hrs for D = 5 ~ 6.3mm | |||||||||
| 6,000 Hrs for D = 8 ~ 10mm | ||||||||||||
| 8,000 Hrs for D >12.5mm | ||||||||||||
|
16 ~ 63V |
5,000 Hrs for D = 5 ~ 6.3mm | |||||||||||
| 7,000 Hrs for D = 8 ~ 10mm | ||||||||||||
| 10,000 Hrs for D > 12.5mm | ||||||||||||
| Cambiamento di capacità | Entro ± 25% di valore iniziale | |||||||||||
| Fattore di dissipazione | Meno di 200% di valore specificato | |||||||||||
| Corrente di perdita | Entro il valore specificato | |||||||||||
| * Le specifiche di cui sopra dovranno essere soddisfatte al ripristino dei condensatori 20 °C after the
rated voltage applied with rated ripple current for 4,000 ~ 10,000hrs at 105 ℃. |
||||||||||||
|
Test di durata di conservazione |
Tempo di prova | 1,000 ore | ||||||||||
| Cambiamento di capacità | Entro ± 25% di valore iniziale | |||||||||||
| Fattore di dissipazione | Meno di 200% di valore specificato | |||||||||||
| Corrente di perdita | Entro il valore specificato | |||||||||||
| * Le specifiche di cui sopra dovranno essere soddisfatte al ripristino dei condensatori 20 °C after exposing them for 1,000 ore alle 105 °C senza tensione applicata. The rated voltage shall be applied to the capacitors before the
measurements. (Fare riferimento a JIS C 5101-4 4.1). |
||||||||||||
|
Corrente di ondulazione & Moltiplicatori di frequenza |
Freq. (Hz)
Cap. (µF) |
120 |
1K |
10K |
100K su |
|||||||
| under ~ 33 | 0.42 | 0.70 | 0.90 | 1.0 | ||||||||
| 39 ~ 270 | 0.50 | 0.73 | 0.92 | 1.0 | ||||||||
| 330 ~ 680 | 0.55 | 0.77 | 0.94 | 1.0 | ||||||||
| 820 ~ 1,800 | 0.60 | 0.80 | 0.96 | 1.0 | ||||||||
| 2,200 ~ 18,000 | 0.70 | 0.85 | 0.98 | 1.0 | ||||||||
| Altri standard | JIS C 5101-4 | |||||||||||

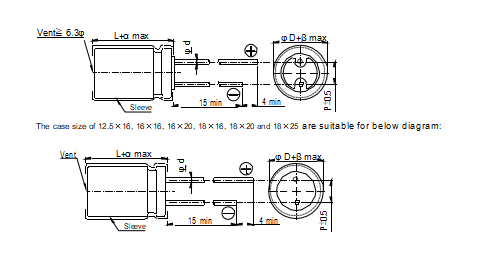

DIMENSIONI
Unità: mm
| φD | 5 | 6.3 | 8 | 10 | 12.5 | 16 | 18 |
| P | 2.0 | 2.5 | 3.5 | 5.0 | 5.0 | 7.5 | 7.5 |
| φd | 0.5 | 0.6 | 0.8 | ||||
| UN | 1.0 | l < 20:1.5, L ≥ 20:2.0 | |||||
| B | 0.5 | ||||||
DIMENSIONI & PERMISSIBLE RIPPLE CURRENT AND MAX IMPEDANCE
Dimensione: jD x L(mm) Corrente di ondulazione: mA/valore efficace a 100 Hz, 105° C.
| V.CC | 6.3V (0J) | 10V (1UN) | 16V (1C) | 25V (1E) | |||||||||||||
| Contenuto |
φ P x L |
Impedenza (OH, Massimo / 100kHz) |
Corrente di ondulazione
(Ma / rms, 105° C.) |
φ P x L |
Impedenza (OH, Massimo / 100kHz) |
Corrente di ondulazione (Ma / rms,
105° C.) |
φ P x L |
Impedenza (OH, Massimo / 100kHz) |
Corrente di ondulazione (Ma /
rms, |
φ P x L |
Impedenza (OH, Massimo / 100kHz) |
Corrente di ondulazione
(Ma / rms, 105° C.) |
|||||
|
µ F |
|||||||||||||||||
| 20° C. | -10° C. | 100kHz | 20° C. | -10° C. | 100kHz | 20° C. | -10° C. | 100kHz | 20° C. | -10° C. | 100kHz | ||||||
| 47 | 470 | 5 X 11 | 0.58 | 1.16 | 210 | ||||||||||||
| 56 | 560 | ||||||||||||||||
| 100 | 101 | 5 X 11 | 0.58 | 1.16 | 210 | 6.3 X 11 | 0.22 | 0.44 | 340 | ||||||||
| 120 | 121 | 6.3 X 11 | 0.22 | 0.44 | 340 | ||||||||||||
| 150 | 151 | 5 X 11 | 0.58 | 1.16 | 210 | ||||||||||||
| 220 | 221 | 6.3 X 11 | 0.22 | 0.44 | 340 | 8 X 11.5 | 0.11 | 0.22 | 640 | ||||||||
|
330 |
331 |
6.3 X 11 |
0.22 |
0.44 |
340 |
8 X 11.5 |
0.11 |
0.22 |
640 |
8 X 15 | 0.083 | 0.166 | 840 | ||||
| 10 X 13 | 0.080 | 0.160 | 865 | ||||||||||||||
|
470 |
471 |
8 X 11.5 |
0.11 |
0.22 |
640 |
8 X 15
10 X 12.5 |
0.083
0.080 |
0.166
0.16 |
840
865 |
8 X 20
10 X 16 |
0.064
0.060 |
0.128
0.120 |
1,050
1,210 |
||||
|
680 |
681 |
8 X 12 |
0.11 |
0.22 |
640 |
8 X 15
10 X 12.5 |
0.083
0.080 |
0.166
0.160 |
840
865 |
8 X 20
10 X 16 |
0.064
0.060 |
0.128
0.120 |
1,050
1,210 |
10 X 20
12.5 x16 |
0.046
0.049 |
0.092
0.098 |
1,400
1,450 |
| 820 | 821 | 10 X 12.5 | 0.080 | 0.16 | 865 | 10 X 25 | 0.042 | 0.084 | 1,650 | ||||||||
|
1,000 |
102 |
8 X 15 |
0.087 |
0.174 |
840 |
8 X 20 10 X 16 |
0.064 0.060 |
0.128 0.120 |
1,050 1,210 |
10 X 20 12.5 X 16 |
0.046 0.049 |
0.092 0.098 |
1,400 1,450 |
10 X 30
12.5×20 16×16 |
0.031
0.035 0.042 |
0.062
0.070 0.084 |
1,910
1,900 1,940 |
|
1,200 |
122 |
8 X 20 | 0.069 | 0.128 | 1,050 |
10 X 20 |
0.046 |
0.092 |
1,400 |
10 X 25 |
0.042 |
0.084 |
1,650 |
18 X 16 |
0.043 |
0.086 |
2,210 |
| 10 X 16 | 0.060 | 0.120 | 1,210 | ||||||||||||||
|
1,500 |
152 |
10 X 20 |
0.046 |
0.092 |
1,400 |
10 X 25 12.5 X 16 |
0.042 0.049 |
0.084 0.090 |
1,650 1,450 |
10 X 30
12.5×20 16×16 |
0.031
0.035 0.042 |
0.062
0.070 0.084 |
1,910
1,900 1,940 |
12.5 X 25 |
0.027 |
0.054 |
2,230 |
|
1,800 |
182 |
12.5 X 16 |
0.045 |
0.090 |
1,450 |
12.5 X 30 | 0.024 | 0.048 | 2,650 | ||||||||
| 16 X 20 | 0.027 | 0.054 | 2,530 | ||||||||||||||
|
2,200 |
222 |
10 X 25 |
0.042 |
0.084 |
1,650 |
10 X 30
12.5×20 16×16 |
0.031
0.035 0.042 |
0.062
0.070 0.084 |
1,910
1,900 1,940 |
12.5 X 25 18 X 16 |
0.027 0.043 |
0.054 0.086 |
2,230 2,210 |
12.5 X 35 18 X 20 |
0.020 0.026 |
0.040 0.052 |
2,880 2,860 |
|
2,700 |
272 |
10 X 30
16 X 16 |
0.031
0.042 |
0.062
0.084 |
1,910
1,940 |
18 X 16 |
0.043 |
0.086 |
2,210 |
12.5 X 30
16 X 20 |
0.024
0.027 |
0.048
0.054 |
2,650
2,530 |
12.5 X 40
16 X 25 |
0.017
0.021 |
0.034
0.042 |
3,350
3,610 |
|
3,300 |
332 |
12.5 X 20 |
0.035 |
0.070 |
1,900 |
12.5 X 25 |
0.027 |
0.054 |
2,230 |
12.5 X 35 |
0.020 |
0.040 |
2,880 |
16 X 31.5 | 0.017 | 0.034 | 3,450 |
| 18 X 25 | 0.019 | 0.038 | 3,140 | ||||||||||||||
|
3,900 |
392 |
12.5 X 25 18 X 16 |
0.027 0.043 |
0.054 0.086 |
2,230 2,210 |
12.5 X 30 16 X 20 |
0.024 0.027 |
0.048 0.054 |
2,650 2,530 |
12.5 X 40 16 X 25
18 X 20 |
0.017
0.021 0.026 |
0.034
0.042 0.052 |
3,350
2,930 2,860 |
16 X 35.5 18 X 31.5 |
0.015 0.015 |
0.030 0.030 |
3,610 4,170 |
|
4,700 |
472 |
12.5 X 30 |
0.024 |
0.048 |
2,650 |
12.5 X 35 |
0.020 |
0.040 |
2,880 |
16 X 31.5
18 X 25 |
0.017
0.019 |
0.034
0.038 |
3,450
3,140 |
16 X 40
18 X 35.5 |
0.013
0.014 |
0.026
0.028 |
4,080
4,220 |
|
5,600 |
562 |
12.5 X 35 16 X 20 |
0.02 0.027 |
0.040 0.054 |
2,880 2,530 |
12.5 X 40 16 X 25
18 X 20 |
0.017
0.021 0.026 |
0.034
0.042 0.052 |
3,350
2,930 2,860 |
16 x35.5 18 x31.5 |
0.015 0.015 |
0.030 0.030 |
3,610 4,170 |
18 X 40 |
0.012 |
0.024 |
4,280 |
|
6,800 |
682 |
12.5 X 40 16 X 25
18 X 20 |
0.017
0.021 0.026 |
0.034
0.042 0.052 |
3,350
2,930 2,860 |
16.0 X 31.5 18 X 25 |
0.017 0.019 |
0.034 0.038 |
3,450 3,140 |
16 X 40 |
0.013 |
0.026 |
4,080 |
||||
|
8,200 |
822 |
16 X 31.5 |
0.017 |
0.034 |
3,450 |
16 X 35.5 | 0.015 | 0.030 | 3,610 |
18 X 35.5 |
0.014 |
0.020 |
4,220 |
||||
| 18 X 31.5 | 0.015 | 0.030 | 4,170 | ||||||||||||||
|
10,000 |
103 |
16 X 35.5
18 X 25 |
0.015
0.019 |
0.030
0.038 |
3,610
3,140 |
16 X 31.5
18 X 25 |
0.017
0.019 |
0.034
0.038 |
3,450
3,140 |
16 X 40 |
0.013 |
0.026 |
4,080 |
||||
|
12,000 |
123 |
16 X 40 | 0.013 | 0.026 | 4,080 |
18 X 40 |
0.012 |
0.024 |
4,280 |
||||||||
| 18 X 31.5 | 0.015 | 0.030 | 4,170 | ||||||||||||||
| 15,000 | 153 | 18 X 35.5 | 0.014 | 0.028 | 4,220 | ||||||||||||
| 18,000 | 183 | 18 X 40 | 0.012 | 0.024 | 4,280 | ||||||||||||
Nota: Case size in mark of ” ∗ ” is downsize
DIMENSIONI & PERMISSIBLE RIPPLE CURRENT AND MAX IMPEDANCE
Dimensione: jD x L(mm) Corrente di ondulazione: mA/valore efficace a 100 Hz, 105° C.
| V. DC | 35V (1V) | 50V (1H) | 63V (1J) | ||||||||||
| Contenuto |
φ P x L |
Impedenza (Ω, Massimo / 100kHz) |
Corrente di ondulazione (Ma / rms,
105° C.) |
φ P x L |
Impedenza (Ω, Massimo / 100kHz) |
Corrente di ondulazione (Ma / rms,
105° C.) |
φ P x L |
Impedenza (Ω, Massimo / 100kHz) |
Corrente di ondulazione (Ma / rms,
105° C.) |
||||
| µF | 20° C. | -10° C. | 100kHz | 20° C. | -10° C. | 100kHz | 20° C. | -10° C. | 100kHz | ||||
| 2.2 | 2R2 | 5 X 11 | 3.3 | 6.6 | 43 | ||||||||
| 3.3 | 3R3 | 5 X 11 | 2.9 | 5.8 | 53 | ||||||||
| 4.7 | 4R7 | 5 X 11 | 2.5 | 5.0 | 95 | ||||||||
| 10 | 101 | 5 X 11 | 2 | 4.0 | 130 | ||||||||
| 15 | 151 | 5 X 11 | 1.2 | 2.4 | 165 | ||||||||
| 22 | 220 | 5 X 11 | 0.91 | 1.82 | 180 | ||||||||
| 33 | 330 | 5 X 11 | 0.58 | 1.16 | 210 | 6.3 X 11 | 0.49 | 0.98 | 265 | ||||
| 56 | 560 | 6.3 X 11 | 0.22 | 0.44 | 340 | 6.3 X 11 | 0.39 | 0.78 | 295 | 8 X 12 | 0.31 | 0.62 | 500 |
|
82 |
820 |
8 X 15 | 0.22 | 0.44 | 665 | ||||||||
| 10 X 12.5 | 0.150 | 0.3 | 690 | ||||||||||
| 100 | 101 | 8 X 12 | 0.220 | 0.440 | 555 | ||||||||
|
120 |
121 |
8 X 15 |
0.150 |
0.300 |
730 |
8 X 20.0 | 0.170 | 0.340 | 820 | ||||
| 10 X 16.0 | 0.110 | 0.220 | 950 | ||||||||||
| 150 | 151 | 8 X 11.5 | 0.110 | 0.220 | 640 | 10 X 12.5 | 0.160 | 0.320 | 760 | ||||
|
180 |
181 |
8 X 20 |
0.118 |
0.236 |
910 |
10 X 20.0 | 0.078 | 0.156 | 1,150 | ||||
| 12.5 X 16.0 | 0.101 | 0.202 | 1,150 | ||||||||||
|
220 |
221 |
8 X 15 | 0.083 | 0.166 | 840 |
10 X 16 |
0.110 |
0.220 |
1,050 |
10 X 25 |
0.064 |
0.128 |
1,350 |
| 10 X 12.5 | 0.080 | 0.160 | 865 | ||||||||||
|
270 |
271 |
8 X 20 |
0.064 |
0.128 |
1,050 |
10.0 X 20 | 0.078 | 0.156 | 1,220 |
12.5 X 20 |
0.057 |
0.114 |
1,500 |
| 12.5 X 60 | 0.079 | 0.158 | 1,260 | ||||||||||
| 330 | 331 | 10 X 16 | 0.060 | 0.120 | 1,210 | 10 X 25 | 0.072 | 0.144 | 1,440 | ||||
| 390 | 391 | 12.5 X 20 | 0.057 | 0.114 | 1,500 | ||||||||
|
470 |
471 |
10 X 20
12.5 X 16 |
0.046
0.049 |
0.092
0.098 |
1,400
1,450 |
10 X 30
12.5 X 20
16 X 16 |
0.056
0.059 0.072 |
0.112
0.118 0.114 |
1,690
1,660 1,690 |
12.5 X 30 16 X 20 | 0.039
0.04 |
0.078
0.090 |
2,300
2,000 |
|
560 |
561 |
10 X 25 |
0.042 |
0.084 |
1,650 |
12.5 X 25 | 0.044 | 0.088 | 1,950 |
12.5 X 35 |
0.034 |
0.068 |
2,500 |
| 18 X 16 | 0.070 | 0.140 | 1,930 | ||||||||||
|
680 |
681 |
10 X 25
10 X 30 12.5 X 20
16 X 16 |
0.030
0.031 0.035
0.042 |
0.060
0.062 0.070
0.084 |
2,200
2,200 1,900
1,940 |
12.5 X 30 |
0.039 |
0.078 |
2,310 |
12.5 X 40
16 X 25
18 X 20 |
0.029 0.035
0.042 |
0.058 0.070
0.084 |
2,800 2,600
2,500 |
|
820 |
821 |
10 X 25 |
0.03 |
0.060 |
2,200 |
12.5 X 35
16 X 20 |
0.033
0.044 |
0.066
0.088 |
2,510
2,210 |
16 X 31.5
18 X 25 |
0.029
0.034 |
0.058
0.068 |
2,850
2,800 |
|
1,000 |
102 |
12.5 X 25
18 X 16 |
0.027
0.043 |
0.054
0.086 |
2,230
2,210 |
12.5 X 40
16 X 25 18 X 20 |
0.027
0.033 0.047 |
0.054
0.066 0.094 |
2,920
2,555 2,490 |
16 X 35.5 |
0.027 |
0.054 |
2,900 |
|
1,200 |
122 |
12.5 X 30
16 X 20 |
0.024
0.027 |
0.048
0.054 |
2,650
2,530 |
16 X 31.5
18 X 25 |
0.027
0.028 |
0.054
0.056 |
3,010
2,740 |
16 X 40
18 X 31.5 |
0.025
0.028 |
0.050
0.056 |
3,400
3,300 |
| 1,500 | 152 | 12.5 X 25 | 0.024 | 0.040 | 2,530 | 16 X 35.5 | 0.024 | 0.048 | 3,150 | 18 X 35.5 | 0.025 | 0.050 | 3,400 |
|
1,800 |
182 |
12.5 X 35
16 X 25 18 X 20 |
0.017
0.021 0.026 |
0.034
0.042 0.052 |
3,350
2,930 2,860 |
16 X 40
18 X 31.5 |
0.021
0.024 |
0.042
0.048 |
3,710
3,635 |
18 X 40 |
0.024 |
0.048 |
3,500 |
|
2,200 |
222 |
16 X 31.5 | 0.017 | 0.034 | 3,450 |
18 X 35.5 |
0.022 |
0.044 |
3,680 |
||||
| 18 X 25 | 0.019 | 0.038 | 3,140 | ||||||||||
|
2,700 |
272 |
16 X 35.5 | 0.015 | 0.030 | 3,610 |
18 X 40 |
0.018 |
0.036 |
3,800 |
||||
| 18 X 31.5 | 0.015 | 0.030 | 4,170 | ||||||||||
|
3,300 |
332 |
16 X 40 | 0.013 | 0.026 | 4,080 | ||||||||
| 18 X 35.5 | 0.014 | 0.028 | 4,220 | ||||||||||
| 3,900 | 392 | 18 X 40 | 0.012 | 0.024 | 4,280 | ||||||||
Nota: Case size in mark of ” ” is downsize
Esempio di numero di parte
CADF 102 M 1C BK 100 200
CARATTERISTICHE
◆ Long life,105 ℃,4,000~10,000hour sassured
◆ LowI mpedance,suitable fors witching power supplies
◆ Smalle rsize with large permissible ripple current
◆ Conforme alla normativa RoHS
