Condensatore di potenza integrato intelligente | 400Vac | Cjad
Sistema di monitoraggio intelligente
Acquisizione di corrente, voltaggio, fare affidamento su MCU di tipo plug-in a 32 bit prodotto da ST America, che può eseguire un campionamento rapido, il tempo di trasferimento di AD a 12 bit richiede solo 1uS, questi possono realizzare misurazioni e calcoli estremamente accurati della corrente 3-P, 3-tensione P, 3-Potenza attiva P, potenza reattiva, potere trasparente ed ecc, calcolo e analisi delle armoniche
Sistema HMI
Il monitor è LCD con matrice 128X64, Lingua cinese, visualizzare l'ora, temperatura interna, attuale, voltaggio, parametri armonici in tempo reale, controlla gli altri parametri, stato di funzionamento tramite tasti, anche i valori di sovratensione, Sotto- voltaggio, sottocorrente, sovratemperatura, la sovracompensazione può essere impostata e salvata, i dati non vengono persi in caso di interruzione di corrente.
Connessione intelligente con il sistema di alimentazione
Il prodotto fornisce la porta RS485, Protocollo MODBUS-RTU integrato, compatibile con il protocollo DL645-2007, in grado di eseguire il monitoraggio e il controllo remoto. Quando più di un prodotto è collegato al sistema, avranno automaticamente una macchina master tra di loro, altri come macchine schiave, diventare sistema di controllo automatico della compensazione della potenza reattiva, nessuno dei singoli ha colpa, smetterà di funzionare, non influenza il funzionamento degli altri; se la macchina principale è guasta e fuori servizio, produrranno automaticamente la nuova macchina principale, formare un nuovo sistema.
Condensatore di potenza
Capacità di autorigenerazione a forma di cilindro di tipo secco ad alte prestazioni, ha i pregi di una buona radiazione, piccola dimensione, lunga durata, garantire la sicurezza e l'affidabilità.
Sezionatore con fusibile
L'interruttore generale abbinato al sezionatore con fusibile ad alto potere di interruzione è in grado di interrompere una corrente di cortocircuito di 120KA, posizione di grande pausa, per garantire che il prodotto sia in grado di isolarsi dal sistema in modo rapido e sicuro.

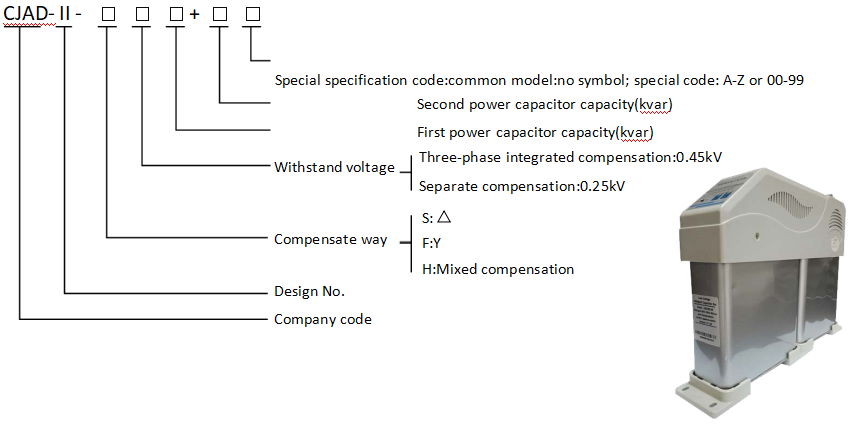

Esempio di codice prodotto

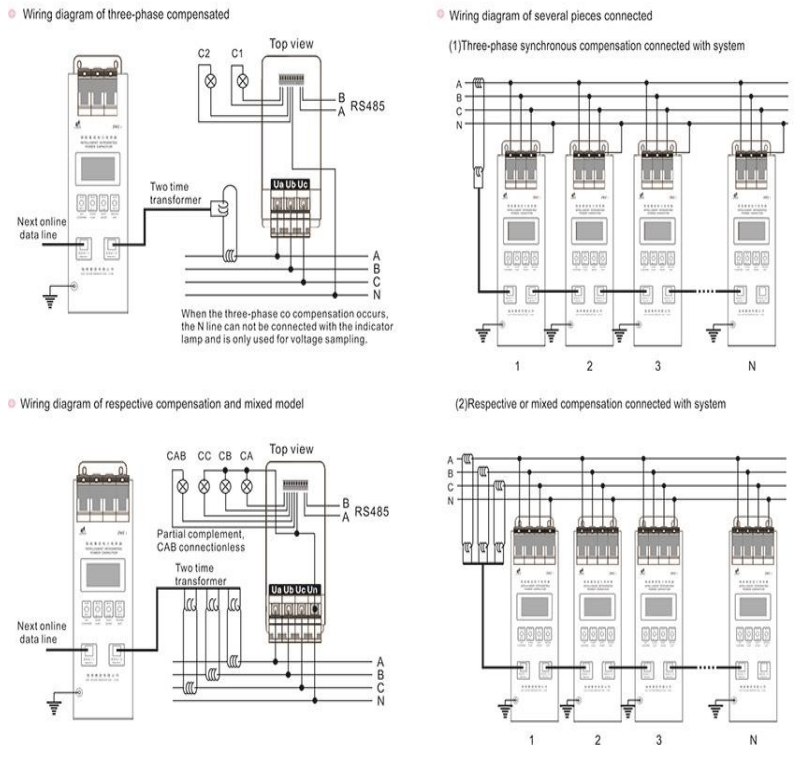

SCHEMA ELETTRICO
PARAMETRO TECNICO
Parametri
Tensione nominale: AC400V(deviazione ≤±10%， Tasso di distorsione totale dell'onda sinusoidale <5%)
Corrente nominale: AC0~5A (armonica di corrente <10%, impedenza di ingresso corrente ≤0,02Ω) Frequenza operativa：50Hz； Alimentazione in standby：<0.5W
Precisione della misurazione
Voltaggio ≤ 0,5%; Corrente ≤ 0,5%; Potenza ≤ 0,5%; Fattore di potenza ±0,01%； Temperatura ±1℃；
Tempo ≤100ms
Dati di connessione con il sistema
Quantità massima connessa al sistema: ≤99 pezzi；
Orario inizializzato di connessione al sistema ：≤10s Condizioni operative ambientali
Temperatura ambiente：-30~+60℃
Umidità relativa: 90%RH(Nessuna rugiada a 20 ℃) Parametro di compensazione della potenza reattiva
Intervallo tra accensione/spegnimento: pezzo unico ≥20s (aumentare se più pezzi operano insieme) Massima capacità del singolo condensatore: trifase compensate insieme (30+30)Sinistra；
trifase compensato rispettivamente 30kVar Altri parametri Tasso di attenuazione del condensatore: ≤0,5%/anno,
Tasso di fallimento: ≤5%/anno (manutenzione 6000 ore)
Tempi di commutazione consentiti: 106; Potere di interruzione protettivo: 120IL. Com. porta：RS485
Forma e dimensione di installazione

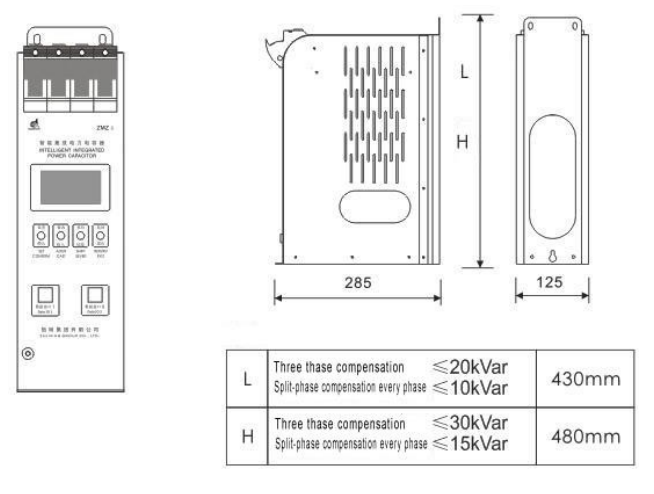

Dimensione della forma
Dimensioni di installazione
INTRODUZIONE
Acquisizione di corrente, voltaggio, fare affidamento su MCU di tipo plug-in a 32 bit prodotto da ST America, che può eseguire un campionamento rapido,il tempo di trasferimento di AD a 12 bit richiede solo 1uS, questi possono realizzare misurazioni e calcoli estremamente accurati della corrente 3-P, 3-tensione P, 3-Potenza attiva P, potenza reattiva, potere trasparente ed ecc, calcolo e analisi delle armoniche
