SMD Aluminum Electrolytic Capacitors ▏105℃ 2,000Hrs ▏Low ESR ▏CAHA
CARATTERISTICHE
105° C., 2000 ore assicurate
Bassa impedenza
Replaces RVHSeries
Conforme alla direttiva RoHS
105° C., 2000 ore assicurate
Bassa impedenza
Replaces RVHSeries
Conforme alla direttiva RoHS
Specifiche
| Articolo | Prestazione | |||||||||
| Temp. operativa. Allineare | -55° C ~ + 105° C. | |||||||||
| Tolleranza di capacità | ± 20% (120Hz, 20° C.) | |||||||||
| Corrente di perdita (a 20°C) | I=0.01CV or 3µA (qualunque sia maggiore) Dopo 2 minuti, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Fattore di dissipazione
Tanδ a 120 Hz, 20° C. |
Tensione nominale | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (massimo) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Tensione nominale | 6.3 | 10 | 16 | 25 | 35 | |||||
| Bassa temperatura
Caratteristiche (a 120Hz) |
Rapporto di impedenza |
Z(-25° C.) /Z(+20° C.) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | |||||
|
Prova di vita |
Tempo di prova |
Load Life Shelf Life | ||||||||
| 2000 Ore | 1000 Ore | |||||||||
| Cambiamento di capacità | Entro ±20% del valore iniziale | Entro ± 20% di valore iniziale | ||||||||
| Fattore di dissipazione | Meno di 200% di valore specificato | Meno di 200% di valore specificato | ||||||||
| Corrente di perdita | Entro il valore specificato | Entro il valore specificato | ||||||||
| Condizioni di prova | 20° C. (dopo la tensione nominale richiesta 2000 ore a
105° C. |
20° C. (dopo la conservazione per 1000 ore a 105°C
senza tensione) |
||||||||
| Corrente di ondulazione & Moltiplicatori di frequenza | VCC(V) Freq. (Hz) | 50,60 | 120 | 1K | 10K su | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standard | Soddisfa la caratteristica W di JIS C 5141 | |||||||||
DIMENSIONE, IMPEDENZA & CORRENTE DI ONDULAZIONE CONSENTITA
Corrente di ondulazione mA/rms a 120 Hz, 105° C.
Impedenza : at 100K Hz, 20ºC
| VCC
µF Contenuto |
6.3V (0J) | 10V (1UN) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | ||||||||||||
| 47 | 470 | 8 X 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 X 10 | 0.45 | 369 | 10 X 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 X 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 X 10 |
0.45 |
369 |
10 X 10 | 0.25 | 553 | |||||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 X 10 |
0.45 |
369 |
553 | 10 X 10 | 0.25 | 553 | ||||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 X 10 |
0.45 |
369 |
10 X 10 | 0.25 | 553 | 8 X 10 | 0.45 | 369 | ||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 X 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 X 10 | 0.25 | 553 | ||||||||||||

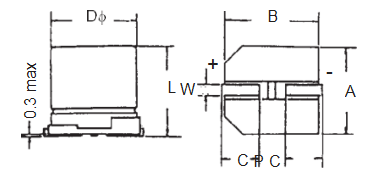

SPAZIATURA E DIAMETRO DEI PAD
| φD±0,5 | l | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0.5 | 8.4 | 8.4 | 3.0 | 0.7 A 1.1 | 3.1 |
| 10 | 10±0.5 | 10.4 | 10.4 | 3.3 | 0.7 A 1.1 | 4.7 |
Esempio di numero di parte
CAHA 470 M 1V TR 080100
CARATTERISTICHE
◆ 105°C, 2000 ore assicurate
◆ Bassa impedenza
◆ Conforme alla direttiva RoHS
