Condensatore di mica ad alta temperatura | 175℃| CGBB

Caratteristica

Using the best mica paper 511 as material,immersione in resina epossidica ad alta temperatura.
As the high insulated resistance,low coefficient,good high frequency performance.
Very low dissipation factor <5×10-3 (min 1×10-4).
Very stable at high temperature, small capacitance tolerance.
After storage 15years, capacitance change not over ±1%.

Applicazione

JINPEI CGBB series mica pcapacitors are suitable to high frequency,alta tensione,high temperature,grande circuito di corrente. Come il circuito di feedback ad alta frequenza,circuito di risonanza ad alta frequenza e circuito di impulsi ecc.
Ampiamente usato in satellite,aerospaziale,nave,attrezzature mediche,attrezzature per il pozzo petrolifero, saldatrice,attrezzature metallurgiche ecc.

Generale Caratteristiche

Intervallo di temperatura: -55℃～+175℃

Tolleranza di capacità: ±3%,±5%,±10%

Umidità relativa: at +40℃ can be 95~98%

Pressione atmosferica: 4x104Pa

Vibrazione: frequency 20~200Hz, accelerazione: 2.7~4.5g

Tensione di lavoro: 2500V

DC test voltage: After keep 1 hour at +150℃,loading 1.5times working voltage 1 minuto,no breakdown and flashover.

Resistenza di isolamento(R): clima normale

Capacità C ≥ 0,1μF R≥1000MΩ

Capacità C＜ 0,1μF R＞5000MΩ

Temperatura caratteristiche

After keep at +175℃ 1 ora,capacitance change not over ±10%, Insulation resistance R＞500MΩ,Fattore di dissipazione: tgδ≤5×10-3(1KHz), Passa DC. prova della tensione nominale.

After keep at -55℃ 1 ora,capacitance change not over ±7%, Insulation resistance R＞500MΩ, Fattore di dissipazione: tgδ≤5×10-3(1KHz), Passa DC. prova della tensione nominale.

After keep at +40℃, relative Humidity 95~98% 48 ore, capacitance change not over ±5%, Insulation resistance R＞500MΩ,Fattore di dissipazione: tgδ≤5×10-3(1KHz), Passa DC. prova della tensione nominale.

After keep at +195℃~+200℃ 96 ore, capacitance change not over ±10%, Insulation resistance R＞500MΩ,Fattore di dissipazione: tgδ≤6×10-3(1KHz), Passa DC. prova della tensione nominale.

After vibration test, capacitance change not over ±5%

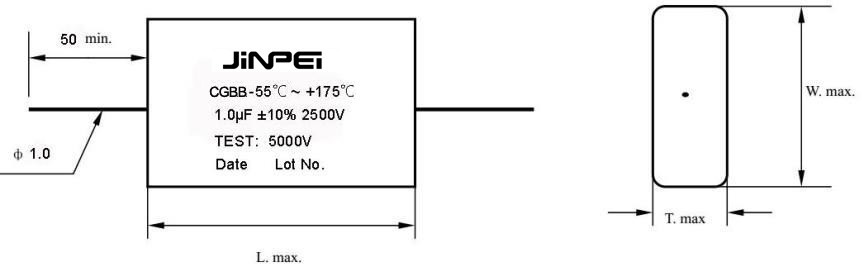

Dimensioni: unità:

PART NUMBER ESEMPIO

INTRODUZIONE
◆JINPEI CGBB series mica pcapacitors are suitable to high frequency,alta tensione,high temperature,grande circuito di corrente. Come il circuito di feedback ad alta frequenza,circuito di risonanza ad alta frequenza e circuito di impulsi ecc.
◆Widely use in satellite,aerospaziale,nave,attrezzature mediche,attrezzature per il pozzo petrolifero,
saldatrice,attrezzature metallurgiche ecc.
