Condensatori elettrolitici generali ▏105 ℃▏400 ~ 450V ▏CAFA

CARATTERISTICHE

Lunga vita, 105 ℃, 2,000 ore assicurate
Dimensioni più piccole con grande corrente di ripple consentita
Tipo sottile

Scheda tecnica-Per-condensatori-elettrolitici-generali-▏105-℃▏400450V-▏CAFA.pdf (3998 download )

Specifiche

Elementi	Prestazione
Vita	A 105 ° C. 2000 Ore
Temp. operativa	400V				420 ~ 450v
	-40 ° C ~ +105 ° C.				-25 ° C ~ +105 ° C.
Tolleranza di capacità	+20% (a 120Hz, 20 ° C.)
Corrente di perdita (A 20 ° C.)	Tempo		Dopo 5 minuti
	Corrente di perdita		CV < 1,000 I = 0,03 CV + 15(µA)			CV > 1,000 I = 0,02 CV+25 (µA)
	Dove C = capacità nominale in µF. V = tensione di lavoro CC nominale in V
Fattore di dissipazione (Tan δ a 120 Hz, 20° C.)	Tensione nominale		400	420	450
	Tan δ (massimo)		0.24	0.24	0.24
Bassa temperatura Caratteristiche (a 120Hz)	Il rapporto di impedenza non deve superare i valori indicati nella tabella seguente
	Tensione nominale			400	420	450
	Impedenza	Z (-25° C.) / Z (+20 ° C.)		5	6	6
	Rapporto	Z (-40° C.) / Z (+20° C.)		6	—	—
Prova di durata del carico	Tempo di prova		2,000 ore
	Cambiamento di capacità		Entro + 20% di valore iniziale
	Fattore di dissipazione		Meno di 200% di valore specificato
	Corrente di perdita		Entro il valore specificato
	* Le specifiche di cui sopra dovranno essere soddisfatte al ripristino dei condensatori 20 °C dopo la tensione nominale applicata con corrente di ondulazione nominale per 2,000 ore alle 105 ° C.
	Tempo di prova		1,000 ore
Test di durata di conservazione	Cambiamento di capacità		Entro + 20% di valore iniziale
	Fattore di dissipazione		Meno di 200% di valore specificato
	Corrente di perdita		Entro il valore specificato
	* Le specifiche di cui sopra dovranno essere soddisfatte al ripristino dei condensatori 20 °C dopo averli esposti per 1,000 ore alle 105 °C senza tensione applicata. La tensione nominale deve essere applicata ai condensatori prima delle misurazioni. (Fare riferimento a JIS C 5101-4 4.1)
Corrente di ondulazione & Moltiplicatori di frequenza	Freq. (Hz)		60	120	500	1k	10k su
	Moltiplicatori		0.80	1.00	1.25	1.45	1.50
Altri standard	JIS C 5101-4

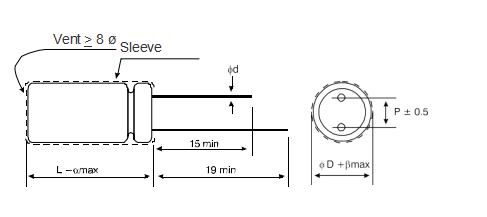

DIMENSIONI

Unità: mm

φD	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
UN	2.0
R	0.5

DIMENSIONI & CONSENTITO ONDULAZIONE ATTUALE

V. DC	Cap . (µF )	8F			10F			12.5F			16F			18F
		φD x L	Corrente di ondulazione		φ P x L	Corrente di ondulazione		φ P x L	Corrente di ondulazione		φ P x L	Corrente di ondulazione		φ P x L	Corrente di ondulazione
		φD x L	120 Hz	100kHz	φ P x L	120 Hz	100kHz	φ P x L	120 Hz	100k Hz	φ P x L	120 Hz	100kHz	φ P x L	120 Hz	100kHz
400V (2G)	15	8 X 30	190	285
	22	8 X 35	250	375
	27	8 X 40	300	450	10 X 30	245	370
	33	8 X 45	350	525	10 X 35	295	445
	39	8 X 50	390	585	10 X 40	345	515
	47				10 X 45	400	600
	56				10 X 50	450	675	12.5 X 30	470	705
	68							12.5 X 35	540	810
	82							12.5 X 40	620	930
	100
	120										16 X 35.5 16 X 40	800 840	1,200 1,260
	150										16 X 45	940	1,410
	180										16 X 50	1050	1,575	18 X 40	1,060	1,590
	220													18 X 45	1,200	1,800
420V (2P)	15	8 X 30	195	293
	22	8 X 35	255	383
	27	8 X 45	320	480	10 X 30	245	370
	33	8 X 50	370	555	10 X 35	295	445
	39				10 X 40	345	515
	47				10 X 45	400	600
	56				10 X 50	450	675	12.5 X 30	470	705
	68							12.5 X 35	540	810
	82							12.5 X 45	630	945
	100							12.5 X 50	730	1,095	16 X 35.5	730	1,095
	120										16 X 40	840	1,260
	150										16 X 45	940	1,410	18 X 35.5	920	1,380
	180										16 X 50	1,050	1,575	18 X 40	1,060	1,590
	220													18 X 50	1,220	1,830
450V (2W)	15	8 X 30	195	293
	22	8 X 40	270	405	10 X 30	225	330
	27	8 X 45	320	480	10 X 35	265	400
	33	8 X 50	370	555	10 X 40	315	475
	39				10 X 45	360	545
	47				10 X 50	420	625	12.5 X 30	430	645
	56							12.5 X 35	490	735
	68							12.5 X 40	560	840
	82							12.5 X 45	630	945
	100							12.5 X 50	730	1,095	16 X 35.5	730	1,095
	120										16 X 45	840	1,260	18 X 35.5	820	1,230
	150										16 X 50	980	1,470	18 X 40	970	1,455
	150													18 X 45	995	1,490
	180													18 X 45	1,090	1,635
	180													18 X 50	1,140	1,710

Esempio di numero di parte

CAFA 560 M 2GBK 125 300

CARATTERISTICHE
◆  Lunga durata, 105 ℃,2,000ore assicurate
◆  Tipo sottile

◆ Conforme alla normativa RoHS
