Screw Electrolytic Capacitors ▏85℃ 5,000Hrs ▏CAWC

CARATTERISTICHE
◆Vita utile più lunga
◆Alta affidabilità
◆Utilizzato per inverter、alimentatori professionali
◆Conforme alla direttiva RoHS

Datasheet-For-Screw-Electrolytic-Capacitors-▏85℃-5000Hrs-▏CAWC.pdf (3991 download )

Specifiche

Articolo	Prestazione
Temp. operativa.	-40°C ~+85°C
Tolleranza di capacità	± 20% (120Hz, 20° C.)
Perdite (a 20 ° C.)	I = 0,01Cv o 5 (Ma) qualunque sia più piccolo (Dopo 5 minuti) Dove, C= capacità nominale in F. V= tensione di lavoro CC nominale in V.
Fattore di dissipazione Tan a 120Hz, 20° C.	Abbronzatura (massimo)		0.15
Bassa temperatura Caratteristiche (a 120Hz)	Cambiamento di capacità: C(-25° C.)/ C(+20° C.) 0.7
Load Life Test at 20 °C after subjected to DC voltage with rated rippled current applied for 5000 ore a 85°C	Tempo di prova		5000 ore
	Cambiamento di capacità		Within ±15% of initial value
	Fattore di dissipazione		Meno di 175% di valore specificato
	Corrente di perdita		Entro il valore specificato
Shelf Life Test at 20 °C after exposing them for 1000 hours at 85°C without voltage applied. La tensione nominale deve essere applicata ai condensatori prima delle misurazioni. (Fare riferimento a JIS 5102)	Tempo di prova		1000 ore
	Cambiamento di capacità		Entro ±20% del valore iniziale
	Fattore di dissipazione		Meno di 200% di valore specificato
	Corrente di perdita		Entro il valore specificato
Corrente di ondulazione & Moltiplicatori di frequenza	Frequenc	y (Hz)	50 / 60	120	300	1K	10K su
	Moltiplicatore		0.7	1.0	1.1	1.3	1.4
Corrente di ondulazione & Moltiplicatori di temperatura	Temperatura (° C.)		40	60	85
	Moltiplicatori		1.89	1.67	1.0
Standard	Soddisfa la caratteristica W di JIS C 5101-4

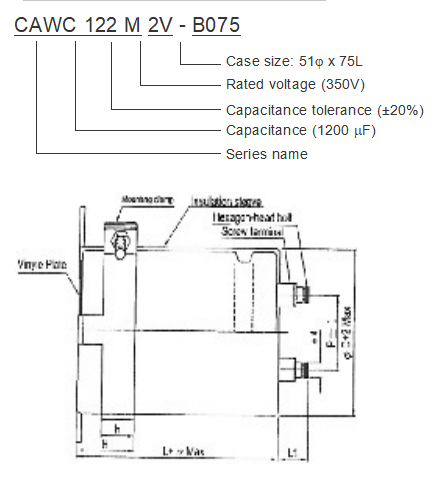

Esempio di numero di parte

DIMENSIONI

D	P		L1	W1	W2	H	H	UN	B	C	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Specifiche delle viti:

Più vite a testa esagonale: M5x 0.8 X 10 Massimo. coppia di serraggio delle viti: 3.23Nm

DIMENSIONI & CORRENTE DI ONDULAZIONE CONSENTITA

V.CC Articolo uF	350V (2V)						400V (2G)						450V (2W)						500V (2H)						525V (2Y)
V.CC Articolo uF	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL	Abbronzatura	Corrente di ondulazione
1,000							B075	51	X	75	0.15	5.0	B075	51	X	75	0.15	5.0	B096	51	X	96	0.20	5.5	B115	51 X 115	0.20	6.7
1,200	B075	51	X	75	0.15	5.5	B075	51	X	75	0.15	5.5	B096	51	X	96	0.15	6.0	B115	51	X	115	0.20	6.6	B130	51 X 130	0.20	7.6
1,200																			C096	64	X	96	0.20	6.9	C096	64 X 96	0.20	7.5
1,500	B075	51	X	75	0.15	6.1	B096	51	X	96	0.15	6.7	B115	51	X	115	0.15	7.2	B130	51	X	130	0.20	7.8	C115	64 X 115	0.20	8.4
1,500																			C096	64	X	96	0.20	7.7	C130	64 X 130	0.20	9.1
1,800	B096	51	X	96	0.15	73.4	B096	51	X	96	0.15	7.4	B130	51	X	130	0.15	8.3	C115	64	X	115	0.20	8.6	D115	77 X 115	0.20	9.9
2,200	B096	51	X	96	0.15	8.20	B130	51	X	130	0.15	9.2	C096	64	X	96	0.15	9.0	C130	64	X	130	0.20	9.40	D130	77 X 130	0.20	10.5
2,700	B130	51	X	130	0.15	10.20	C096	64	X	96	0.15	9.9	C115	64	X	115	0.15	10.7	D115	77	X	115	0.20	9.90	D155	77 X 155	0.20	11.2
3,300	B130	51	X	130	0.15	11.30	C115	64	X	115	0.15	11.8	C130	64	X	130	0.15	12.4	D130	77	X	130	0.20	10.40	E157	90 X 157	0.20	12.1
3,900	C115	64	X	115	0.15	12.80	C130	64	X	130	0.15	13.5	D115	77	X	115	0.15	13.6	D130	77	X	155	0.20	11.00
4,700							C155	64	X	155	0.15	15.9	C195	64	X	195	0.15	17.5
4,700	C130	64	X	130	0.15	14.8	D115	77	X	115	0.15	14.9	D130	77	X	130	0.15	15.6	E130	90	X	130	0.20	13.5
5,600	C155	64	X	155	0.15	17.3	C195	64	X	195	0.15	19.1
5,600	D115	77	X	115	0.15	16.3	D130	77	X	130	0.15	17.0	D155	77	X	155	0.15	18.3	E157	90	X	157	0.20	15.5
6,800	D130	77	X	130	0.15	18.8	D155	77	X	155	0.15	20.2	E157	90	X	157	0.15	21.4
8,200	D155	77	X	155	0.15	22.1	E157	90	X	157	0.15	23.5	E157	90	X	157	0.15	23.5
10,000	E157	90	X	157	0.15	25.9	E157	90	X	157	0.15	25.9	E196	90	X	196	0.15	28.3
12,000	E157	90	X	157	0.15	28.4	E196	90	X	196	0.15	31.0	E236	90	X	236	0.15	33.6
15,000	E196	90	X	196	0.15	34.6	E236	90	X	236	0.15	37.5
18,000	E236	90	X	236	0.15	41.4

Esempio di numero di parte

DIMENSIONI

D	P		L1	W1	W2	H	H	UN	B	C	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Specifiche delle viti:

Più vite a testa esagonale: M5x 0.8 X 10 Massimo. coppia di serraggio delle viti: 3.23Nm

DIMENSIONI & CORRENTE DI ONDULAZIONE CONSENTITA

V.CC Articolo uF	350V (2V)						400V (2G)						450V (2W)						500V (2H)						525V (2Y)
V.CC Articolo uF	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL			Abbronzatura	Corrente di ondulazione	Codice taglia	PxL	Abbronzatura	Corrente di ondulazione
1,000							B075	51	X	75	0.15	5.0	B075	51	X	75	0.15	5.0	B096	51	X	96	0.20	5.5	B115	51 X 115	0.20	6.7
1,200	B075	51	X	75	0.15	5.5	B075	51	X	75	0.15	5.5	B096	51	X	96	0.15	6.0	B115	51	X	115	0.20	6.6	B130	51 X 130	0.20	7.6
1,200																			C096	64	X	96	0.20	6.9	C096	64 X 96	0.20	7.5
1,500	B075	51	X	75	0.15	6.1	B096	51	X	96	0.15	6.7	B115	51	X	115	0.15	7.2	B130	51	X	130	0.20	7.8	C115	64 X 115	0.20	8.4
1,500																			C096	64	X	96	0.20	7.7	C130	64 X 130	0.20	9.1
1,800	B096	51	X	96	0.15	73.4	B096	51	X	96	0.15	7.4	B130	51	X	130	0.15	8.3	C115	64	X	115	0.20	8.6	D115	77 X 115	0.20	9.9
2,200	B096	51	X	96	0.15	8.20	B130	51	X	130	0.15	9.2	C096	64	X	96	0.15	9.0	C130	64	X	130	0.20	9.40	D130	77 X 130	0.20	10.5
2,700	B130	51	X	130	0.15	10.20	C096	64	X	96	0.15	9.9	C115	64	X	115	0.15	10.7	D115	77	X	115	0.20	9.90	D155	77 X 155	0.20	11.2
3,300	B130	51	X	130	0.15	11.30	C115	64	X	115	0.15	11.8	C130	64	X	130	0.15	12.4	D130	77	X	130	0.20	10.40	E157	90 X 157	0.20	12.1
3,900	C115	64	X	115	0.15	12.80	C130	64	X	130	0.15	13.5	D115	77	X	115	0.15	13.6	D130	77	X	155	0.20	11.00
4,700							C155	64	X	155	0.15	15.9	C195	64	X	195	0.15	17.5
4,700	C130	64	X	130	0.15	14.8	D115	77	X	115	0.15	14.9	D130	77	X	130	0.15	15.6	E130	90	X	130	0.20	13.5
5,600	C155	64	X	155	0.15	17.3	C195	64	X	195	0.15	19.1
5,600	D115	77	X	115	0.15	16.3	D130	77	X	130	0.15	17.0	D155	77	X	155	0.15	18.3	E157	90	X	157	0.20	15.5
6,800	D130	77	X	130	0.15	18.8	D155	77	X	155	0.15	20.2	E157	90	X	157	0.15	21.4
8,200	D155	77	X	155	0.15	22.1	E157	90	X	157	0.15	23.5	E157	90	X	157	0.15	23.5
10,000	E157	90	X	157	0.15	25.9	E157	90	X	157	0.15	25.9	E196	90	X	196	0.15	28.3
12,000	E157	90	X	157	0.15	28.4	E196	90	X	196	0.15	31.0	E236	90	X	236	0.15	33.6
15,000	E196	90	X	196	0.15	34.6	E236	90	X	236	0.15	37.5
18,000	E236	90	X	236	0.15	41.4

CARATTERISTICHE

◆ Endurancewith ripple current: 85℃,5，000 ore

◆ Used for air conditioner, Inverter per scopi generici. and Power Supplies

◆ Conforme alla direttiva RoHS
