Condensatore di film in polipropilene metallizzato |Basso df| CDBC

CARATTERISTICHE

◆ Low dissipation factor at high frequency
◆ High capacitance and dissipation factor stability
◆ Non-inductive construction
◆ Self-healing
◆ Flame retardant epoxy resin coating (compliant to UL 94V-0)

Specifiche

Elementi	Prestazione
Intervallo di tensione operativa	100Vcc, 250Vcc, 400Vcc, 630Vcc
Temperatura nominale	-40 ˚C ~ +85ºC
Usable Upper Category Temperature	+105ºC (Derating ratio of rated voltage over +85˚C ~ +110º C: 1.5% per ºC of RatedVoltage)
Gamma di capacità	0.01 µF ~ 10 µF
Tolleranza di capacità	+3% (H), +5% (J), +10% (K)
Fattore di dissipazione	KHz	C < 0.1 µF	0.1 < C < 1.0 µF	1.0 < C < 3.0 µF	3.0 < C < 5.0 µF	5.0 < C < 10 µF
	1	< 0.10%
	100	< 0.40%	< 0.70%	< 1.20%	< 1.80%	< 2.80%
Resistenza di isolamento Da terminale a terminale	Carica di tensione: 100Vcc x 1 min (a 20˚C + 5C) > 30,000MΩ for C < 0.33µF > 10,000MΩ x µF for C > 0.33µF
Resistere alla tensione	Da terminale a terminale: (a 20˚C + 5C)
Pendenza impulso tensione nominale dV/dt (V/μs)	Pitch realtà virtuale		7.5mm	10mm	15mm	22.5mm	27.5mm
	100Vcc		130	110	100	70	50
	250Vcc		240	220	200	130	100
	400Vcc		—	350	300	200	150
	630Vcc		—	420	400	250	180



RELIABILITY TEST

Articolo	Test Metodi	Requisiti
Resistenza al calore di saldatura IEC 60068-2-20	Bagno di saldatura: 260ºC + 5ºC Immersion Time: 10sez + 1sez	Capacitance Change ІΔ C/C : <1% DF Change Δ tan δ : 0.1% at 1KHz IR: > valore limite
Resistenza alle vibrazioni IEC 60068-2-6	Gamma di frequenza: 10Ampiezza da Hz a 55 Hz: 1.5mm Durata: 6 ore	Non ci saranno danni visibili, Nessun contatto intermittente, Nessun circuito aperto o cortocircuito
Calore umido, Stato stazionario IEC 60068-2-3	Temperatura: 40ºC + 2ºC Relative Humidity: 90% A 95% Durata: 1,000 ore	Capacitance Change ІΔC/C І< : 3% DF Change Δ tan δ: 0.1% a 1 KHz IR: > 50% valore limite
Resistenza elettrica IEC 60384-17	Temperatura: 85ºC + 2ºC Voltage Applied: 1.25 xVer(DC) Durata: 2,000 ore	Capacitance Change ІΔC/CІ< : 3% DF Change Δ tan δ : 0.1% at 1KHz IR: > 50% valore limite



DIMENSIONI MASSIME

	W.V.	100VCC (2UN)					250VCC (2E)					400VCC (2G)					630VCC (2J)
(µF)	Codice	W	H	T	P	D	W	H	T	P	D	W	H	T	P	D	W	H	T	P	D
0.010	103											10.5	7.5	4.0	7.5	0.6	10.5	9.0	5.5	7.5	0.6
0.012	123											10.5	8.5	4.0	7.5	0.6	10.5	9.5	6.0	7.5	0.6
0.015	153											10.5	9.0	4.5	7.5	0.6	10.5	10.5	6.0	7.5	0.6
0.018	183											10.5	9.5	4.5	7.5	0.6	10.5	11.0	6.5	7.5	0.6
0.022	223						10.5	7.5	4.0	7.5	0.6	10.5	10.0	5.0	7.5	0.6	13.0	10.0	6.0	10.0	0.6
0.027	273						10.5	8.0	4.0	7.5	0.6	10.5	10.5	5.5	7.5	0.6	13.0	11.0	6.5	10.0	0.6
0.033	333						10.5	8.5	4.5	7.5	0.6	10.5	11.0	6.0	7.5	0.6	13.0	11.5	7.0	10.0	0.6
0.039	393						10.5	9.0	4.5	7.5	0.6	13.0	11.0	5.5	10.0	0.6	13.0	12.0	8.0	10.0	0.6
0.047	473	10.5	7.5	4.0	7.5	0.6	10.5	10.0	4.5	7.5	0.6	13.0	11.0	5.5	10.0	0.6	13.0	13.0	8.0	10.0	0.6
0.056	563	10.5	8.0	4.0	7.5	0.6	10.5	10.5	5.0	7.5	0.6	13.0	11.5	6.0	10.0	0.6	13.0	14.0	9.0	10.0	0.6
0.068	683	10.5	9.0	4.5	7.5	0.6	10.5	11.0	5.5	7.5	0.6	13.0	12.5	6.5	10.0	0.6	18.0	12.5	7.0	15.0	0.8
0.082	823	10.5	9.5	4.5	7.5	0.6	10.5	11.5	6.0	7.5	0.6	13.0	13.0	7.0	10.0	0.6	18.0	13.0	7.5	15.0	0.8
0.10	104	10.5	10.0	5.0	7.5	0.6	10.5	12.0	6.5	7.5	0.6	13.0	13.5	8.0	10.0	0.6	18.0	14.0	8.0	15.0	0.8
0.12	124	10.5	10.0	5.5	7.5	0.6	13.0	11.5	6.0	10.0	0.6	18.0	12.0	6.0	15.0	0.8	18.0	15.5	8.0	15.0	0.8
0.15	154	10.5	11.0	6.0	7.5	0.6	13.0	12.0	6.5	10.0	0.6	18.0	12.5	7.0	15.0	0.8	18.0	16.5	9.0	15.0	0.8
0.18	184	10.5	11.5	6.5	7.5	0.6	13.0	12.5	7.0	10.0	0.6	18.0	13.5	8.5	15.0	0.8	18.0	17.5	10.0	15.0	0.8
0.22	224	13.0	11.5	6.0	10.0	0.6	13.0	13.0	7.5	10.0	0.6	18.0	15.0	8.0	15.0	0.8	18.0	18.5	11.5	15.0	0.8
0.27	274	13.0	12.0	6.5	10.0	0.6	18.0	13.0	6.0	15.0	0.8	18.0	16.0	8.5	15.0	0.8	25.5	18.0	9.0	22.5	0.8
0.33	334	13.0	13.0	7.0	10.0	0.6	18.0	14.0	6.5	15.0	0.8	18.0	17.0	9.5	15.0	0.8	25.5	19.0	10.0	22.5	0.8
0.39	394	13.0	13.5	7.5	10.0	0.6	18.0	14.5	7.0	15.0	0.8	18.0	18.0	10.5	15.0	0.8	25.5	20.0	11.0	22.5	0.8
0.47	474	13.0	14.0	8.5	10.0	0.6	18.0	15.0	8.0	15.0	0.8	25.5	16.0	9.0	22.5	0.8	20.5	20.5	12.0	17.5	0.8
																	25.5	21.0	12.0	22.5	0.8
0.56	564	18.0	14.0	7.0	15.0	0.8	18.0	16.0	8.5	15.0	0.8	25.5	17.0	10.0	22.5	0.8	25.5	22.5	13.5	22.5	0.8
0.68	684	18.0	15.0	7.5	15.0	0.8	18.0	17.0	9.5	15.0	0.8	25.5	18.0	11.0	22.5	0.8	25.5	24.0	15.0	22.5	0.8
0.82	824	18.0	15.5	8.0	15.0	0.8	18.0	18.5	10.0	15.0	0.8	25.5	20.0	11.0	22.5	0.8	25.5	25.5	16.5	22.5	0.8
1.00	105	18.0	16.5	9.0	15.0	0.8	18.0	20.0	11.0	15.0	0.8	25.5	21.5	12.5	22.5	0.8	26.0	16.5	12.0	22.5	0.8
																	31.5	25.0	16.0	27.5	0.8
1.20	125	18.0	17.5	10.0	15.0	0.8	25.5	18.0	9.0	22.5	0.8	25.5	23.0	14.0	22.5	0.8	31.5	27.0	18.0	27.5	0.8
1.50	155	18.0	18.5	11.5	15.0	0.8	25.5	19.5	10.5	22.5	0.8	25.5	24.5	15.5	22.5	0.8
1.80	185	25.5	18.0	9.0	22.5	0.8	25.5	20.5	11.5	22.5	0.8
2.20	225	25.5	19.0	10.0	22.5	0.8	25.5	22.0	13.0	22.5	0.8
2.70	275	25.5	20.0	11.5	22.5	0.8	25.5	23.5	14.5	22.5	0.8
3.30	335	25.5	24.5	15.5	22.5	0.8	25.5	25.5	16.0	22.5	0.8



Esempio di numero di parte – BULK

Esempio di numero di parte – RADIAL TAPED

CAPACITANCE

µF	0.01	0.047	0.1	0.47	1.0	3.3
pF	10,000	47,000	100,000	470,000	–	–
Codice	103	473	104	474	105	335



TOLERANCE CODE

Codice	Tolleranza
J	+ 5%
K	+ 10%
M	+ 20%



Tensione nominale

W.V.	100	250	400	630
Codice	2UN	2E	2G	2J



CODICE NASTRO (See Diagrams)

Spaziatura	7.5mm	10mm	15mm
Imballaggio	A o R	UN	UN
Codice	RT2	RT3	RT4



LEAD STYLE EXAMPLES

DISTANZA RADIALE DEI CONDUTTORI

* Leadspace è uno spazio lead originale non formato con derivazione diretta.

mm	7.5	10	15	22.5	27.5
Codice	075	100	150	225	275



LUNGHEZZA CAVO DAL PIANO DI SEDUTA (if bulk pack)

mm	5	10	15	20	25
Codice	050	100	150	200	250



PACKAGING

Meth	oD	Massa	Munizioni	Bobina
Codice		B	UN	R



STILE DI GUIDA

Codice	Stile
S	Dritto
K	Kink-In (Stai alla larga)
F	Forma fuori
IO	Forma dentro

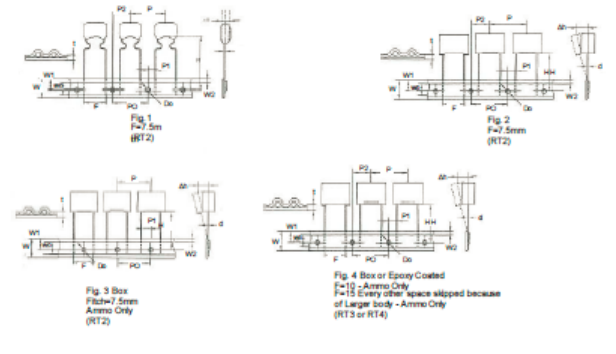

RADIAL TAPING CODE DIAGRAM

Specifiche

Descrizione	Letter	Dimensione (mm)					Descrizione	Letter	Dimensione (mm)
		RT1	RT2	RT3	RT4	Tol.			RT1	RT2	RT3	RT4	Tol.
Lead Wire Diameter	D	0.5 / 0.6	0.5 / 0.6	0.6	0.6 / 0.8	+ 0.05	Carrier Tape Width	W	18	18	18	18	+ 1;-0.5
Tape Pitch	P	12.7	12.7	12.7	25.4	+ 1	Hold Down Tape Width	WO	6	6	9	10	Min
Feed Hole Pitch	PO	12.7	12.87	12.7	12.7	+ 0.2	Hole Position	W1	9	9	9	9	+ 0.5
Centering of the Lead Wire	P1	3.85	2.6 / 3.75	7.7	5.2	+ 0.7	Hold Down Tape Position	W2	3	3	3	3	Massimo
Centering of the Body	P2	6.35	6.35	12.7	12.7	+ 1.3	Feed Hole Diameter	Do	4	4	4	4	+ 0.2
Lead Spacing (Pitch)	F	5	7.5	10	15	+ 0.6;-0.1	Tape Thickness	T	0.7	0.7	0.7	0.07	+ 0.2
Component Alignment	∆h	0	0	0	0	+ 2	Figure	fig	1 O 2	1.2 O 3	4	4
Height of Componenet from Tape Center	H	18.5	18.5	18.5	18.5	+ 0.5

Osservazione: *Allowance of accumulated pitch less than 1mm at the sum of 20 pitches.

*Continuous empty component less than 3 consecutive pieces.

*Total empty on one reel less than 1%.

INTRODUZIONE
CDBC series are constructed with metalized polypropylene film dielectric, rivestimento in resina epossidica di piombo e fiamma di copperplice. Blocco adatto, di- passaggio, accoppiamento, disaccoppiamento, filtraggio, tempismo, sintonizzazione, compensazione della temperatura e ideale per l'uso in regalasti, APRITENZE APRITURA, Attrezzatura di telecomunicazione, Strumenti industriali, Sistemi di controllo automatico e altre apparecchiature elettroniche generali.
