Condensatori elettrolitici ad alta ondulazione ▏ 5.000 ore ▏CADA

CARATTERISTICHE

Lunga vita, 105° C., 5,000 hoursassured
Smallersizewith largepermissibleripplecurrent
Tipo sottile

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3262 download )

Specifiche

Elementi	Prestazione
Vita	A 105 ° C. 5,000 Ore
Temp. operativa.	400V						420 ~ 450v
	-40 ° C ~ +105 ° C.						-25 ° C ~ +105 ° C.
Tolleranza di capacità	+20% (a 120Hz, 20 ° C.)
Corrente di perdita (A 20 ° C.)	Tempo		Dopo 5 minuti
	Corrente di perdita		CV < 1,000 I = 0,03 CV + 15(µA)					CV > 1,000 I = 0,02 CV+25 ( UN)
	Dove C = capacità nominale in µF. V = tensione di lavoro CC nominale in V.
Fattore di dissipazione (Tan δ a 120 Hz, 20° C.)	Tensione nominale		400	420	450
	Tan δ (massimo)		0.24	0.24	0.24
Caratteristiche a bassa temperatura (a 120Hz)	Il rapporto di impedenza non deve superare i valori indicati nella tabella seguente.
	Tensione nominale				400	420	450
	Impedenza	Z (-25° C.) / Z (+20 ° C.)			5	6	6
	Rapporto	Z (-40° C.) / Z (+20° C.)			6	—	—
Prova di durata del carico	Tempo di prova			5,000 ore
	Cambiamento di capacità			Entro + 20% di valore iniziale
	Fattore di dissipazione			Meno di 200% di valore specificato
	Corrente di perdita			Entro il valore specificato
	* Le specifiche di cui sopra dovranno essere soddisfatte al ripristino dei condensatori 20 °C dopo la tensione nominale applicata con corrente di ondulazione nominale per 5,000 ore alle 105 ° C..
	Tempo di prova			1,000 ore
Test di durata di conservazione	Cambiamento di capacità			Entro + 20% di valore iniziale
	Fattore di dissipazione			Meno di 200% di valore specificato
	Corrente di perdita			Entro il valore specificato
	* Le specifiche di cui sopra dovranno essere soddisfatte al ripristino dei condensatori 20 °C after exposing them for 1,000 ore alle 105 °C senza tensione applicata. The rated voltage shall be applied to the capacitors before the measurements. (Fare riferimento a JIS C 5101-4 4.1).
Corrente di ondulazione & Moltiplicatori di frequenza	Freq. (Hz)		60	120	500	1k	10k su
	Moltiplicatori		0.80	1.00	1.25	1.40	1.50
Altri standard	JIS C 5101-4

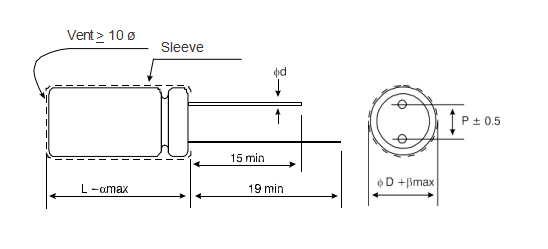

DIMENSIONI Unità: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
UN	2.0
R	0.5

DIMENSIONI & CONSENTITO ONDULAZIONE ATTUALE

V. DC	Cap. (µF)	10F			12.5F			16F			18F
		φD x L	Corrente di ondulazione		φD x L	Corrente di ondulazione		φD x L	Corrente di ondulazione		φD x L	Corrente di ondulazione
		φD x L	120 Hz	100kHz	φD x L	120 Hz	100kHz	φD x L	120 Hz	100kHz	φD x L	120 Hz	100kHz
400V (2G)	33	10 X 35	320	480
	39	10 X 40	380	570	12.5 X 30	380	570
	47	10 X 45	425	638
	56	10 X 50	490	735	12.5 X 35	475	713
	68				12.5 X 40	550	825	16 X 31.5	530	795
	82				12.5 X 45	615	923	16 X 35.5	605	908
	100				12.5 X 50	690	1,035	16 X 40	740	1,110
	120							16 X 45	795	1,193	18 X 36	730	1,095
	150							16 X 50	865	1,300	18 X 45	910	1,365
420V (2P)	33	10 X 40	350	525
	39	10 X 45	390	585	12.5 X 30	380	570
	47	10 X 50	445	668	12.5 X 35	410	615
	56				12.5 X 40	490	735	16 X 31.5	475	713
	68				12.5 X 45	560	840	16 X 35.5	550	825
	82				12.5 X 50	625	938	16 X 40	630	945
	100							16 X 45	750	1,125	18 X 36	675	1,013
	120							16 X 50	865	1,298	18 X 40 18 X 45	810 825	1,238 1,215
	150										18 X 45 18 X 50	950 950	1,425 1,425
450V (2W )	33	10 X 45	315	475	12.5 X 30	350	525
	39	10 X 50	360	545	12.5 X 35	400	600
	47				12.5 X 40	425	683	16 X 31.5	455	683
	56				12.5 X 45	500	750	16 X 35.5	560	750
	68				12.5 X 50 12.5 X 50	540 625	810 938	16 X 40 16 X 35.5	590 530	885 795
	82							16 X 45	675	1,013	18 X 36 18 X 32	645 585	968 875
	100							16 X 50	785	1,178	18 X 40 18 X 36	740 685	1,110 1,025
	120										18 X 45 18 X 40	825 790	1,238 1,185
	150										18 X 50	950	1,425

CARATTERISTICHE
◆ Lunga durata,105° C.,5,000ore assicurate
◆ Dimensioni più piccole con ampia corrente di ripple consentita
◆ Tipo sottile

◆ Conforme alla normativa RoHS
