Bassi condensatori elettrolitici ESR ▏6,3 ~ 100V ▏2.000 ~ 5.000 ore ▏caaa

CARATTERISTICHE
105℃, 2000 ~ 5000 ore assicurate
Basso ESR, Adatto per la commutazione di alimentatori
Dimensioni più piccole con grande corrente di ondulazione consentita
160 ~ 450V also suitable for ballasts

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3414 Download )

Specifiche

Articolo	Prestazione
Operativo Temperatura	6.3 ~ 100v							160 ~ 450v
	-55°C~+105°C							-40°C~+105°C
Tolleranza di capacità	± 20% (120Hz, 20° C.)
Corrente di perdita (a 20 ° C.)	Tensione nominale	<100V			>100V
	Tempo	After 2 minuti			After 5 minuti
	Leakage Curent	I = 0,01Cv o 3 ( UN)			CV<1000			CV>1000
		qualunque sia maggiore			I=0.03CV+15(mA )			I=0.02CV+25(mA )
	Dove, C = capacità nominale in μF. V=tensione di lavoro CC nominale in V.
Dissipaton Factor Tan d at 120 Hz, 20° C.	Tensione nominale	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	Tan d (massimo)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	Quando la capacità supera 1000 mF 0.02 verranno aggiunti ogni 1000 mF.
Bassa temperatura	Il rapporto di impedenza non deve superare i valori indicati nella tabella seguente
Caratteristiche (a 120Hz)	Tensione nominale				6.3	10	16	25	35	50	63	100
	Rapporto di impedenza	Z(-55° C.) /Z(+20° C.)			4	4	3	3	3	3	3	3
Caratteristiche a bassa temperatura (a 120Hz)	Impedance ratio shall not exceed the valuesgivenin the table below
	Rapporto di impedenza	Tensione nominale			6.3	10	16	25	35	50	63	100
		Z((-55° C.)/Z(+20° C.)			4	4	3	3	3	3	3	3
		Tensione nominale			160	200	250	350	400	450
		Z(-40)/Z(+200176C)			6	6	6	6	6	6
Prova di durata del carico	Tempo di prova	2000hrs for φD =5~8mm 5000hrs for φ D＞mm
	Cambiamento di capacità	Within ≤ ± 20% di valore iniziale
	Fattore di dissipazione	Meno di 200% di valore specificato.
	Corrente di perdita	Entro il valore specificato
	Le specifiche di cui sopra devono essere soddisfatte quando i condensatori vengono ripristinati a 20°C dopo aver applicato la tensione nominale 2000 hrs at 105°C.High than 2000 ore di durata di carico sono disponibili su richiesta.
Test di durata di conservazione	Tempo di prova		1000 Ore
	Cambiamento di capacità		Within ≤ ± 20%
	Fattore di dissipazione		Meno di 200% di valore specificato
	Corrente di perdita		Entro il valore specificato
	Le specifiche di cui sopra devono essere soddisfatte quando i condensatori vengono ripristinati a 20°C dopo aver applicato la tensione nominale 1000 ore a 105°C senza tensione applicata.
Corrente di ondulazione	Freq. (Hz) Cap. (mF)	60(50)		120	500	1K	10K	100K
& Moltiplicatori di frequenza	Sotto 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 A 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 A 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 lassù	0.80		0.90	0.95	0.98	1.00	1.00
Corrente d'ondulazione & Moltiplicatori di temperatura	Temperatura (° C.)	Sotto 50		70	85	105
	Moltiplicatori	2.40		2.05	1.70	1.00
Standard	Soddisfa la caratteristica W di JIS C 5141

Esempio di numero di parte

CAAA 101 M 1E BK 080 115

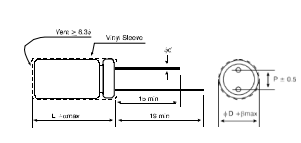

LEAD SPACING

AND DIAMETER

φD	5	6.3	8	10	13	16	18
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
UN	1.0			1.5
B	0.5

DIMENSIONI E CORRENTE DI ONDULAZIONE AMMISSIBILE

Dimensione: P×L(mm) Corrente di ondulazione: mA/rms a 100K Hz 105°C

VCC Articolo µF	6.3V(0J)					10V(1UN)					16V(1C)
	φPxL	Impedenza (OH) Max @100KHz		Corrente di ondulazione (mA rms) @105°C		φPxL	Impedenza (OH) Max @100KHz		Corrente di ondulazione (mA rms) @105°C		φPxL	Impedenza (OH) Max @100KHz		Corrente di ondulazione (mA rms) @105°C
	φPxL	20° C.	-10° C.	120Hz	100KHz	φPxL	20° C.	-10° C.	120Hz	100KHz	φPxL	20° C.	-10° C.	120Hz	100KHz
33											5 X 11	1.30	3.90	108	154
39											5 X 11	1.30	3.90	108	154
47						5 X 11	2.10	5.50	78	111	6.3 X 11	0.60	1.80	182	260
56						5 X 11	1.90	4.80	85	121	6.3 X 11	0.60	1.80	182	260
68						5 X 11	1.30	3.90	108	154	6.3 X 11	0.60	1.80	182	260
100	5 X 11	1.30	3.90	108	154	6.3 X 11	0.60	1.80	182	260	6.3 X 11	0.60	1.80	182	260
220	6.3 X 11	0.60	1.80	182	260	8 X 11.5	0.33	0.99	280	400	8 X 11.5	0.33	0.99	320	400
330	8 X 11.5	0.33	0.88	280	400	8 X 11.5	0.33	0.99	280	400	10 X 12.5	0.25	0.75	360	510
390	8 X 11.5	0.33	0.88	320	400	10 X 12.5	0.27	0.70	410	510	10 X 16	0.19	0.57	510	635
470	10 X 12.5	0.25	0.75	410	510	10 X 12.5	0.25	0.75	410	510	10 X 16	0.19	0.57	510	635
560	10 X 12.5	0.25	0.75	410	510	10 X 16	0.19	0.57	510	635	10 X 20	0.14	0.42	775	860
680	10 X 16	0.19	0.57	510	635	10 X 16	0.19	0.57	510	635	10 X 20	0.14	0.42	775	860
1000	10 X 20	0.14	0.42	690	860	10 X 20	0.14	0.37	690	860	12.5 X 20	0.085	0.26	1000	1250
1200	10 X 20	0.14	0.42	775	860	10 X 25	0.12	0.30	930	1030	12.5 X 20	0.085	0.26	1125	1250
2200	12.5 X 20	0.085	0.26	1125	1250	12.5 X 25	0.070	0.21	1200	1355	12.5 X 25	0.070	0.21	1200	1355
3300	12.5 X 25	0.070	0.21	1200	1355	12.5 X 25	0.070	0.21	1200	1355	16 X 31.5	0.048	0.14	1830	2030
4700	16 X 25	0.060	0.18	1595	1770	16 X 31.5	0.048	0.14	1830	2030	16 X 35.5	0.044	0.13	2065	2295

VCC Articolo	25V(1E)							35V(1V)								50V(1H)
VCC Articolo	φPxL			Impedenza (OH)Max @ 100KHz		Corrente di ondulazione (mA rms) @ 105°C		φPxL				Impedenza (OH)Max @ 100KHz		Corrente di ondulazione (mA rms) @ 105°C		φPxL			Impedenza (OH)Max @ 100KHz		Corrente di ondulazione (mA rms) @ 105°C
µF	φPxL			20° C.	-10° C.	120Hz	100KHz	φPxL				20° C.	-10° C.	120Hz	100KHz	φPxL			20° C.	-10° C.	120Hz	100KHz
1																5	X	11	5.0	15.0	43	78
2.2																5	X	11	4.0	12.0	48	88
3.3																5	X	11	3.50	11.0	52	94
4.7																5	X	11	3.00	9.00	55	100
6.8																5	X	11	3.00	9.00	55	100
10																5	X	11	2.00	6.00	68	124
22								5		X	11	1.30	3.90	108	154	6.3 X		11	0.60	1.80	143	260
33	5	X	11	1.30	3.90	108	154	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	143	260
39	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	182	260
47	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
56	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
68	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
100	8	X	11.5	0.33	0.99	320	400	8	X		11.5	0.33	0.99	320	400	10	X	16	0.19	0.57	445	635
220	10	X	12.5	0.25	0.75	360	510	10	X		16	0.19	0.57	445	635	10	X	25	0.12	0.30	825	1030
330	10	X	16	0.19	0.57	445	635	10	X		20	0.12	0.42	600	860	12.5 X		20	0.085	0.26	875	1250
390	10	X	20	0.14	0.42	775	635	10	X		25	0.12	0.30	930	1030	12.5 X		25	0.070	0.21	1085	1355
470	10	X	20	0.14	0.42	775	635	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
560	10	X	25	0.12	0.30	930	1030	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
680	12.5 X		20	0.085	0.26	1000	1250	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1415	1770
1000	12.5 X		25	0.070	0.23	1080	1355	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1595	1770
1200	12.5 X		25	0.070	0.21	1200	1355	12.5 X			25	0.070	0.21	1200	1355	16	X	31.5	0.048	0.14	1830	2030
2200	16	X	25	0.060	0.18	1595	1770	16	X		35.5	0.044	0.13	2065	2295	18	X	40	0.037	0.1	2465	2740
3300	16	X	35.5	0.044	0.13	2065	2295	18	X		40	0.037	0.10	2465	2740
4700	18	X	40	0.037	0.1	2465	2740

VCC Articolo	25V(1E)							35V(1V)								50V(1H)
VCC Articolo	φPxL			Impedenza (OH)Max @ 100KHz		Corrente di ondulazione (mA rms) @ 105°C		φPxL				Impedenza (OH)Max @ 100KHz		Corrente di ondulazione (mA rms) @ 105°C		φPxL			Impedenza (OH)Max @ 100KHz		Corrente di ondulazione (mA rms) @ 105°C
µF	φPxL			20° C.	-10° C.	120Hz	100KHz	φPxL				20° C.	-10° C.	120Hz	100KHz	φPxL			20° C.	-10° C.	120Hz	100KHz
1																5	X	11	5.0	15.0	43	78
2.2																5	X	11	4.0	12.0	48	88
3.3																5	X	11	3.50	11.0	52	94
4.7																5	X	11	3.00	9.00	55	100
6.8																5	X	11	3.00	9.00	55	100
10																5	X	11	2.00	6.00	68	124
22								5		X	11	1.30	3.90	108	154	6.3 X		11	0.60	1.80	143	260
33	5	X	11	1.30	3.90	108	154	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	143	260
39	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	182	260
47	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
56	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
68	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
100	8	X	11.5	0.33	0.99	320	400	8	X		11.5	0.33	0.99	320	400	10	X	16	0.19	0.57	445	635
220	10	X	12.5	0.25	0.75	360	510	10	X		16	0.19	0.57	445	635	10	X	25	0.12	0.30	825	1030
330	10	X	16	0.19	0.57	445	635	10	X		20	0.12	0.42	600	860	12.5 X		20	0.085	0.26	875	1250
390	10	X	20	0.14	0.42	775	635	10	X		25	0.12	0.30	930	1030	12.5 X		25	0.070	0.21	1085	1355
470	10	X	20	0.14	0.42	775	635	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
560	10	X	25	0.12	0.30	930	1030	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
680	12.5 X		20	0.085	0.26	1000	1250	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1415	1770
1000	12.5 X		25	0.070	0.23	1080	1355	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1595	1770
1200	12.5 X		25	0.070	0.21	1200	1355	12.5 X			25	0.070	0.21	1200	1355	16	X	31.5	0.048	0.14	1830	2030
2200	16	X	25	0.060	0.18	1595	1770	16	X		35.5	0.044	0.13	2065	2295	18	X	40	0.037	0.1	2465	2740
3300	16	X	35.5	0.044	0.13	2065	2295	18	X		40	0.037	0.10	2465	2740
4700	18	X	40	0.037	0.1	2465	2740

DIMENSIONI E CORRENTE DI ONDULAZIONE AMMISSIBILE

Dimensione: P×L(mm) Corrente di ondulazione: mA/rms a 100K Hz 105°C

VCC Articolo µF	63V(1J)					100V(2UN)
	φPxL	Impedenza (OH) Max @ 100KHz		Corrente di ondulazione (m A rms) @ 105°C		φPxL	Impedenza (OH) Max @ 100KHz		Corrente di ondulazione (m A rms) @ 105°C
	φPxL	20° C.	-10° C.	120Hz	100KHz	φPxL	20° C.	-10° C.	120Hz	100KHz
1						5 X 11	7.00	25	36	66
2.2						5 X 11	6.00	21	40	72
3.3						5 X 11	5.00	18.0	43	78
4.7						6.3 X 11	1.20	4.20	100	180
6.8						6.3 X 11	1.20	4.20	100	180
10	6.3 X 11	1.20	4.2	100	180	8 X 11.5	0.56	2.00	168	305
22	6.3 X 11	1.20	4.2	100	180	8 X 11.5	0.56	2.00	168	308
33	8 X 11.5	0.56	2.00	170	305	10 X 12.5	0.50	1.80	210	380
39	8 X 11.5	0.56	2.00	170	305	10 X 16	0.32	1.10	350	500
47	8 X 11.5	0.56	2.00	170	305	10 X 20	0.27	0.95	435	620
56	10 X 12.5	0.50	1.80	265	380	10 X 20	0.27	0.95	435	620
68	10 X 12.5	0.50	1.80	265	380	10 X 25	0.21	0.63	530	760
100	10 X 20	0.27	0.95	600	620	13 X 20	0.16	0.56	625	890
220	12.5 X 20	0.094	0.24	570	820	16 X 25	0.090	0.32	1010	1440
330	12.5 X 25	0.073	0.21	770	1100	16 X 31.5	0.060	0.17	1255	1790
390	12.5 X 25	0.073	0.21	770	1100	16 X 35.5	0.056	0.14	1650	2065
470	16 X 25	0.060	0.18	1420	1770
560	16 X 31.5	0.048	0.14	1625	2030
680	16 X 31.5	0.048	0.14	1625	2030
1000	18 X 35.5	0.041	0.11	1790	2240

CARATTERISTICHE
◆ 105°C, 2000 ~ 5000 ore assicurate.
◆ Bassa VES, Adatto per la commutazione di alimentatori.
◆ Dimensioni ridotte con ampia corrente di ondulazione consentita.

◆Rohs Compliant
