Capacità elettrolitiche a vite ▏85 ℃ 2.000 ore ▏Cawa
CARATTERISTICHE
◆Utilizzato per il condizionatore d'aria, Inverter per scopi generici、alimentatori
◆Conforme alla direttiva RoHS
◆Endurance with ripple current: 85° C., 2，000 ore
◆Utilizzato per il condizionatore d'aria, Inverter per scopi generici、alimentatori
◆Conforme alla direttiva RoHS
◆Endurance with ripple current: 85° C., 2，000 ore
Specifiche
| Articolo | Prestazione | |||||||
| Temp. operativa. | -40°C ~+85°C | -25°C ~+85°C | ||||||
| 10 ~ 100v | 160 ~ 450v | |||||||
| Tolleranza di capacità | ± 20% (120Hz, 20° C.) | |||||||
| Perdite (a 20 ° C.) | I = 0,01Cv o 5 (Ma) qualunque sia più piccolo (Dopo 5 minuti)
Dove, C= capacità nominale in F. V= tensione di lavoro CC nominale in V. |
|||||||
| Fattore di dissipazione Tan a 120Hz, 20° C. | Tensione nominale | 10 ~ 100 | 160 ~ 450 | |||||
| Abbronzatura (massimo) | Consulta l'elenco delle dimensioni della custodia | 0.15 | ||||||
| Caratteristiche a bassa temperatura (a 120Hz) |
Cambiamento di capacità: C(-25° C.)/ C(+20° C.) 0.7 |
|||||||
|
Load Life Test at 20°C after subjected to DC voltage with rated rippled current applied for 2000 ore a 85°C |
Tempo di prova | 2000 ore | ||||||
| Cambiamento di capacità | Within ±15% of initial value | |||||||
| Fattore di dissipazione | Meno di 175% di valore specificato | |||||||
| Corrente di perdita | Entro il valore specificato | |||||||
| Test di durata di conservazione a 20°C dopo l'esposizione 500 hours at 85°C without voltage applied. The rated voltage shall be applied to the capacitors beforethe measurements. (Fare riferimento a JIS 5102) | Tempo di prova | 500 ore | ||||||
| Cambiamento di capacità | Entro ±20% del valore iniziale | |||||||
| Fattore di dissipazione | Meno di 200% di valore specificato | |||||||
| Corrente di perdita | Entro il valore specificato | |||||||
| Corrente di ondulazione & Moltiplicatori di frequenza | Frequenza (Hz) | 50 / 60 | 120 | 300 | 1K | 10K su | ||
| Moltiplicatore | 0.7 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Corrente di ondulazione & Moltiplicatori di temperatura | Temperatura(° C.) | 40 | 60 | 70 | 85 | |||
| Moltiplicatori | 2.7 | 2.0 | 1.7 | 1.0 | ||||
| Standard | Soddisfa la caratteristica W di JIS C 5101-4 | |||||||
DIMENSIONI
| D | P | L1 | W1 | W2 | H | H | |
| 35 | 12.7 | 2 | 10.0 | 48 | 58 | 15.0 | 10.0 |
Specifiche delle viti:
Più vite a testa esagonale: M5x 0.8 X 10
Massimo. coppia di serraggio delle viti: 3.23Nm
| D | P | L1 | W1 | W2 | H | H | UN | B | C | ||
| 51 | 22.0 | 2 | 10 | 61.0 | 65.5 | 21.5 | 15.0 | 7.0 | 12.0 | 4.5 | 60 |
| 64 | 28.6 | 2 | 10 | 72.5 | 78.0 | 25.0 | 20.0 | 7.0 | 14.0 | 4.5 | 60 |
| 77 | 32.0 | 2 | 10 | 85.5 | 91.0 | 35.0 | 20.0 | 8.0 | 16.0 | 4.5 | 60 |
| 90 | 32.0 | 2 | 10 | 101 | 106 | 34.5 | 20.0 | 8.0 | 16.0 | 5.0 | 60 |

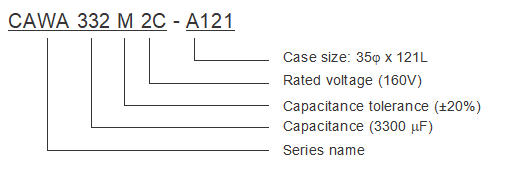

Esempio di numero di parte
CARATTERISTICHE
◆ Resistenza con corrente di ripple:85° C.,2000ore
◆Utilizzato per il condizionatore d'aria, Inverter per scopi generici、alimentatori
◆ Conforme alla direttiva RoHS
