Low ESR Electrolytic Capacitors ▏200 ~ 450v ▏CADC

FEATURES
105C, 5000 oeren fersekere
Leech ESR, geskikt foar it wikseljen fan macht foarrieden, UPS, Ballast
Lytsere grutte mei grutte tastiene ripplestream

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏200450V-▏CADC.pdf (4017 downloads )

SPESIFIKASJES

Ûnderdiel	Optreden
Rated Voltage Range	200 ~400V									450V
Operating Temp.	-40°C ~+105°C									-25°C ~+105°C
Capacitance Tolerânsje	± 20% (120Hz, 20°C)
	Tiid		Nei 5 minuten
Leakage Strom (op 20°C)	Leakage Strom		CV1000							CV1000
			I = 0.03CV (mA)							I = 0.03CV (mA)
	Wêr, C = rated capacitance yn mF. V = nominearre DC wurkspanning yn V.
Dissipaasjefaktor Tan d by 120Hz, 20°C	Rated Voltage		200	250		350		400		450
	Tand (max)		0.20	0.20		0.24		0.14		0.24
Lege temperatuer Skaaimerken (op 120 Hz)	Rated Voltage				200		250		350		400	450
	Impedânsje Ratio	(-25°C)/(+20°C)			3		3		3		5	6
		(-40°C)/(+20°C)			4		4		4		6
	Impedânsjeferhâlding sil de wearden dy't yn 'e tabel hjirboppe oanjûn binne net wêze.
Load Life Test	Testtiid		5000 oeren
	Capacitance feroaring		Binnen ± 20% fan begjinwearde
	Dissipaasjefaktor		Minder as 200% fan oantsjutte wearde
	Leakage Strom		Binnen oantsjutte wearde
	De boppesteande spesifikaasjes sille tefreden wêze as kondensatoren wurde werombrocht nei 20 ° C nei spanning mei nominearre rippled stream tapast foar 5000 oeren op 105 °C.
Shelf Life Test	Test tiid: 1000 oeren; oare items binne itselde as dy foar load libben test.
Ripple Strom & Frekwinsje Multipliers	Freq. (Hz) D (mm)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
Oare noarmen	JIS C 5101-4

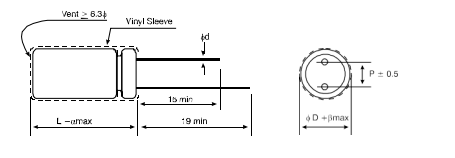

DIMENSJES Ienheid: mm

D	10	12.5	16	18
P	5.0		7.5
d	0.6		0.8
in	1.5
b	0.5

DIMENSJES & FERGESE RIPPLE CURRENT

Diminsje: D x L (mm) Ripple Strom: mA/rms by 120Hz, 105°C

V.DC Ynhâld mF	200V (2D)			250V (2E)			350V (2V)			400V (2G)			450V (2W)
	D x L	Ripple Strom		D x L	Ripple Strom		D x L	Ripple Strom		D x L	Ripple Strom		D x L	Ripple Strom
	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz
2.2										10 x 16	35	140
3.3							10 x 16	37.5	150	10 x 16	37.5	150	10 x 16	38	150
4.7							10 x 16	47	180	10 x 16	47	180	10 x 16	45	180
6.8							10 x 16	47.5	190	10 x 16	72.5	290	10 x 20	55	220
10	10 x 16	47.5	190	10 x 16	47.5	190	10 x 20	55	220	10 x 20	62.5	250	12.5 x 20	98	280
22	10 x 20	80	320	12.5 x 20	137	390	12.5 x 25	147	420	12.5 x 25	147	420	16 x 25	182	520
33	12.5 x 20	154	440	12.5 x 20	147	420	16 x 25	193	550	16 x 25	193	550	16 x 31.5	217	620
47	12.5 x 25	200	570	16 x 25	217	620	16 x 31.5	245	700	16 x 31.5	245	700	18 x 31.5	277	790
68	16 x 25	259	740	16 x 25	259	740	18 x 31.5	273	780	18 x 31.5	273	780	18 x 40	357	1020
100	16 x 25	319	910	16 x 31.5	350	1000	18 x 35.5	368	1050	18 x 40	385	1100
120	16 x 31.5	361	1030	18 x 31.5	399	1140	18 x 40	403	1150	18 x 45	420	1200
150	16 x 31.5	424	1210	18 x 35.5	473	1350
180	18 x 31.5	490	1400	18 x 40	536	1530
220	18 x 35.5	578	1650	18 x 45	623	1780
270	18 x 40	648	1850
330	18 x 45	735	2100

FEATURES
◆ 105C,5000 oeren fersekere
◆ LowESR, geskikt foar it wikseljen fan stroomfoarsjenningen,
UPS, Ballast
◆ Lytsergrutte mei grutte tastiene rippelstroom

◆ Rohs-kompatibel

Low ESR Electrolytic Capacitors ▏200 ~ 450v ▏CADC

Low ESR Electrolytic Capacitors ▏200 ~ 450v ▏CADC
