Hege rimpel elektrolytyske kapasiteit ▏5.000hrs ▏cada

FEATURES

Longlife, 105°C, 5,000 oeren fersekere
Smallersizewith largepermissibleripplecurrent
SlimType

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏5000Hrs-▏CADA.pdf (3256 downloads )

SPESIFIKASJES

Items	Optreden
Libben	by 105 °C 5,000 Oeren
Operating Temp.	400V						420 ~450V
	-40 °C ~ +105 °C						-25 °C ~ +105 °C
Capacitance Tolerânsje	+20% (op 120 Hz, 20 °C)
Leakage Strom (by 20 °C)	Tiid		nei 5 minuten
	Leakage Strom		CV < 1,000 I = 0.03CV + 15(µA)					CV > 1,000 I = 0.02CV+25 ( IN)
	Wêr C = rated capacitance yn µF. V = nominearre DC-wurkspanning yn V.
Dissipaasjefaktor (Tan δ op 120Hz, 20°C)	Rated Voltage		400	420	450
	Tan δ (max)		0.24	0.24	0.24
Lege temperatuer Skaaimerken (op 120 Hz)	Impedânsje-ferhâlding sil de wearden net boppe de wearden jûn yn 'e tabel hjirûnder.
	Rated Voltage				400	420	450
	Impedânsje	Z (-25°C) / Z (+20 °C)			5	6	6
	Ferhâlding	Z (-40°C) / Z (+20°C)			6	—	—
Load Life Test	Testtiid			5,000 hrs
	Capacitance feroaring			Binnen + 20% fan begjinwearde
	Dissipaasjefaktor			Minder as 200% fan oantsjutte wearde
	Leakage Strom			Binnen oantsjutte wearde
	* De boppesteande spesifikaasjes sille tefreden wêze as de kondensatoren wurde werombrocht nei 20 °C nei de nominearre spanning tapast mei rated rimpelstrom foar 5,000 oere oan 105 °C.
	Testtiid			1,000 oeren
Shelf Life Test	Capacitance feroaring			Binnen + 20% fan begjinwearde
	Dissipaasjefaktor			Minder as 200% fan oantsjutte wearde
	Leakage Strom			Binnen oantsjutte wearde
	* De boppesteande spesifikaasjes sille tefreden wêze as de kondensatoren wurde werombrocht nei 20 °C nei bleatstelling se foar 1,000 oere oan 105 °C sûnder spanning oanbrocht. The rated voltage shall be applied to the capacitors before the measurements. (Sjoch JIS C 5101-4 4.1).
Ripple Strom & Frekwinsje Multipliers	Freq. (Hz)		60	120	500	1k	10k op
	Multipliers		0.80	1.00	1.25	1.40	1.50
Oare noarmen	JIS C 5101-4

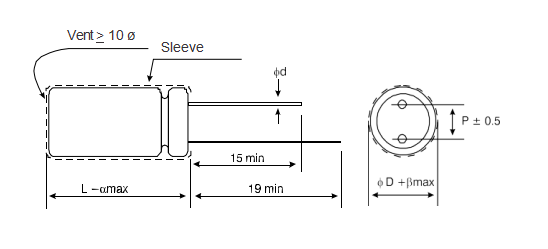

DIMENSJES Ienheid: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
in	2.0
R	0.5

DIMENSJES & TASTEAN RIPPEL AKTUEEL

V. DC	Kap. (µF)	10f			12.5f			16f			18f
		φD x L	Ripple Strom		φD x L	Ripple Strom		φD x L	Ripple Strom		φD x L	Ripple Strom
		φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz
400V (2G)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2P)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

FEATURES
◆ Lang libben,105°C,5,000oeren fersekere
◆ Lytsere grutte mei grutte tastiene rimpelstream
◆ SlimType

◆ Rohs-kompatibel
