Algemiene elektrolytyske kapasiteit ▏85 ℃ 2.000 ~ 3.000hrs ▏CAFB

FEATURES
85℃, 2000oere foar Dia < 8mm, 3000oere dia > 10mm
Standert rige foar algemien doel
Ferfangt RC, RE & RH Series

Datasheet-For-Algemien-Electrolytic-Capacitors-▏85-℃20003000Hrs-▏CAFB.pdf (1294 downloads )

SPESIFIKASJES

Ûnderdiel	Optreden
Operating Temp.	-40°C ~ +85°C
Capacitance Tolerânsje	± 20% (120Hz, 20°C)
Leakage Strom (op 20°C)	Rated Voltage	< 100V									>100V
	Tiid	Nei 2 minuten									Nei 5 minuten
	Leakage Strom	I = 0.01CV of 3 (μA) hokker grutter is									CV < 1000 I = 0.03CV + 15(μA)										CV > 1000 I = 0.02CV + 25(μA)
	Wêr C = nominearre kapasitânsje yn F. V = nominearre DC-wurkspanning yn V.
	Rated Voltage	6.3	10		16		25			35		50		63			100		160		200		250		350		400		450
Dissipaasjefaktor Tanδ op 120 Hz, 20°C	Tan δ (max)	0.23	0.20		0.16		0.14			0.12		0.10		0.09			0.08		0.12		0.14		0.17		0.20		0.25		0.25
	As de kapasiteit grutter is as 1000μF, 0.02 sil wurde tafoege foar elke 1000μF ferheging.
Lege temperatuer Skaaimerken (op 120 Hz)	Impedânsje-ferhâlding sil de wearden net boppe de wearden jûn yn 'e tabel hjirûnder.
	Rated Voltage					6.3			10		16	25	35		50			63	100	160		200		250		350		400	550
	Impedânsje Radio	Z(-25°C)		φD<16		6			4		3	3	2		2			2	2	3		6		8		12		14	16
		/Z(+20°C)		φD>16		8			6		4	4	3		3			3	3
		Z(-40°C)		φD<16		10			8		6	6	4		3			3	3	4		8		10		10		10	10
		/Z(+20°C)		φD>16		18			16		12	10	8		8			6	6
Load Life test by 20 ° C (na rated spanning is tapast op 85 ° C foar 2000	Testtiid	2000hrs(3000oeren foar φ D > 10mm)									Shelf Life by 20 ° C nei bleatstelling oan 85 foar 1000 oeren mei					Testtiid						1000hrs
	Capacitance feroaring	Binnen < ± 20% fan begjinwearde														Capacitance feroaring						Binnen < ± 20% fan begjinwearde
	Dissipaasjefaktor	Minder as 200% fan spesifike wearde														Dissipaasjefaktor						Minder as 200% fan spesifike wearde
/ 3000 oeren)	Leakage Strom	Binnen oantsjutte wearde									gjin spanning					Leakage Strom						Binnen oantsjutte wearde
Ripple Strom & Frekwinsje Multipliers	Freq. (Hz) Kap. (μF)	60 (50)		120				500				1K			10K op
	Ûnder 100	0.70		1.00				1.30				1.40			1.50
	100 nei 1000	0.75		1.00				1.20				1.30			1.35
	1000 en boppe	0.80		1.00				1.10				1.12			1.15
Ripple Strom & Temperatuer Multipliers	Temperatuer (°C)	Ûnder 50		70				85
	Mutipliers	1.78		1.4				1.00
Standerts	Voldoet oan karakteristyk W fan JIS C 5141

DIMINSJE & FERGESE RIPPLE CURRENT

Ripple Strom :mA/rms by 120Hz, 85°C

V.DC m F Koade		6.3V (OJ)		10V (1IN)		16V (1C)		25V (1E)		35V (1V)		50V (1H)		63V (1J)		100V (2IN)
V.DC m F Koade		ΦD x L	mA	ΦD xL	mA	ΦD x L	mA	ΦD x L	mA	ΦD x L	mA	ΦD x L	mA	ΦD x L	mA	ΦD x L	mA
0.1	0R1											5 x 11	1.5	5 x 11	3	5 x 11	3
0.2	R22											5 x 11	3.5	5 x 11	5	5 x 11	5.8
0.3	R33											5 x 11	5	5 x 11	8	5 x 11	8.8
0.5	R47											5 x 11	7	5 x 11	10	5 x 11	12
1.0	10											5 x 11	15	5 x 11	17	5 x 11	22
2.2	2R2											5 x 11	29	5 x 11	28	5 x 11	33
3.3	3R3											5 x 11	35	5 x 11	34	5 x 11	40
4.7	4R7							5 x 11	31	5 x 11	40	5 x 11	42	5 x 11	45	5 x 11	48
10	100					5 x 11	49	5 x 11	54	5 x 11	58	5 x 11	65	5 x 11	70	5 x 11 6.3 x 11	59 80
22	220			5 x 11	70	5 x 11	75	5 x 11	80	5 x 11	87	5 x 11	95	6.3 x 11	115	6.3 x 11 8 x 11.5	115 135
33	330	5 x 11	72	5 x 11	84	5 x 11	90	5 x 11	97	5 x 11 6.3 x 11	108 115	5 x 11 6.3 x 11	136 163	6.3 x 11 8 x 11.5	140 340	8 x 11.5 10 x 16	145 195
47	470	5 x 11	90	5 x 11	100	5 x 11	110	5 x 11	115	5 x 11 6.3 x 11	130 145	6.3 x 11	165	6.3 x 11 8 x 11.5	170 397	10 x 13 10 x 16	235 255

DIMINSJE & FERGESE RIPPLE CURRENT

Ripple Strom :mA/rms by 120Hz, 85°C

* = Flat (non-vented) rubberen boel.

Oare ienheden wurde makke mei ferhege (útlaat) rubberen boel

PART NUMMER Foarbyld

CAFB 471 M 1C BK 100 125

LEAD SPACING EN DIAMETER

φD	5	6.3	8	10	13	16	18	22	25
P	2.0	2.5	3.5	5.0	5.0	7.5	7.5	10	12.5
φd	0.5		0.6			0.8		1.0
in	1.0			1.5				2.0
b	0.5

HOE MEITSJE IN DIEL NÛMER

Searje:CAFB

Kapasiteit: Rated capacitance yn µF wurdt fertsjintwurdige troch in trije-sifers nûmer. De earste twa sifers binne de signifikante sifers fan 'e nominale kapasitânsje en it tredde sifer jout it oantal nullen oan dy't folgje.. Ferwize asjebleaft nei it folgjende foarbyld.

µF 0.1 0.47 1 4.7 10 47 100 470 1000 4700 10000

Part Number 0R1 R47 010 4R7 100 470 101 471 102 472 103
Tolerânsje: (20% ISTypysk)

Koade K M T W

Tolerânsje + 10% + 20% + 50% /-10% + 100% /-10%
Rated Voltage: Voltage yn volts (V) wurdt fertsjintwurdige troch in twa-sifers koade mei de nominearre wurkjende spanning oanjûn as folget:

Voltage (WV) 6.3 10 16 25 35 40 50 63 80 100 160 200 250 350 400 450

Koade 0J 1IN 1C 1E 1V 1G 1H 1J 1K 2IN 2C 2D 2E 2V 2G 2W

Lead foarmjen &Pakket

Koade	Lead Beskriuwing	Ferpakking
BC	Bending Cut	Bulk ferpakking
BK	Rjochte lead	Bulk ferpakking
CC	Lead Cutting	Bulk ferpakking
FC	Lead foarmjen & Cutting	Bulk ferpakking
FF	Lead foarmjen	Bulk ferpakking
SC	Snap-in & Cutting	Bulk ferpakking
SD	Cathode Lead Beading	Bulk ferpakking
SF	Snap-in, Formearje & Cutting	Bulk ferpakking
op	Rjochte lead	Tape & Munysje
FACING	Lead foarmjen	Tape & Munysje
SR	Rjochte lead	Tape & Reel
TR	Lead foarmjen	Tape & Reel

CanSize

Diameter (mm)x10 & Lingte (mm)x10. Kin Grutte 063110, fertsjintwurdiget 6,3 mm diameter troch 11 mm lingte.

Wire and SleeveType*

= (Oerlitte) Foarsprong (Pb) Fergees Wire & PVC sleeve

`P = Lead (Pb) Fergees Wire & PET Sleeve

*Noat: Alle standert RFE-aluminium elektrolytyske kondensatoren binne lead (Pb) fergees en RoHS-kompatibel. PET-sleeve is beskikber foar dy bedriuwen

dat ek nedich PVC-frij produkt.

LEIDEN TAPING & PACKAGING SPESIFIKASJES

Taping Spesifikaasje foar Radial Lead Type

Packing	FACING,TR (Fig. 1)								op, SR (Fig. 2, 3, 4)
L	L ≤ 7 mm					L ≥ 7 mm			L ≤ 7 mm					L ≥ 7 mm
fD Symboal	f 3	f 4	f 5	f6.3	f 8	f 5	f 6.3	f 8	f 3	f 4	f 5	f 6.3	f 8	f 5	f 6.3	f 8	Tol.	f 10	f 13	Tol.
fd	0.4	0.45	0.5	0.5	0.5	0.5	0.5	0.6	0.4	0.45	0.45	0.45	0.45	0.5	0.5	0.6	± 0.05	0.6	0.6	± 0.05
F	5.0	5.0	5.0	5.0	5.0	5.0	5.0	5.0	2.5	2.5	2.5	2.5	3.5	2.5	2.5	3.5	-0.2/+0.8	5.0	5.0	-0.2/+0.8
P	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	± 1.0	12.7	25.4	± 1.0
P0	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	12.7	± 0.2	12.7	12.7	± 0.30
P2	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	6.35	± 1.0	6.35	6.35	± 1.3
P1	3.85	3.85	3.85	3.85	3.85	3.85	3.85	3.85	5.1	5.1	5.1	5.1	4.6	5.1	5.1	4.6	± 0.5	3.85	3.85	± 0.7
H	17.5	17.5	17.5	17.5	17.5	18.5	18.5	20.0	17.5	17.5	17.5	17.5	17.5	18.5	18.5	18.5	± 0.75	18.5	18.5	± 0.75
H0	16.0	16.0	16.0	16.0	16.0	16.0	16.0	16.0	—	—	—	—	—	—	—	—	± 0.5	—	—	± 0.5
W	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	18.0	± 0.5	18.0	18.0	± 0.5
W0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	12.0	Min	12.0	12.0	Min.
W1	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	9.0	± 0.5	9.0	9.0	± 0.5
W2	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	Max.	1.5	1.5	Max.
f d0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	± 0.2	4.0	4.0	± 0.2
t	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	± 0.2	0.7	0.7	± 0.2
H	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	± 1.0	0	0	± 1.0
l	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	Max.	1.0	1.0	Max.
IN	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	11	Max.	11	11	Max.
Fig. Nee.	1	1	1	1	1	1	1	1	2	2	2	3	3	2	3	3		3	3,4

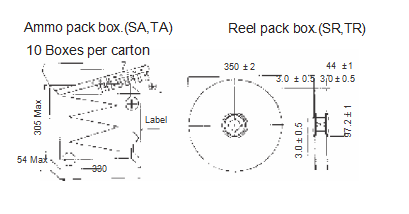

Packaging Quantity

D	3	4	5	6.3	8	10	13
FACING, op	3000	2000	2000	2000	1000	500	250
TR,SR	3000	1500	1200	1000	800	500	500

OPMERKINGEN:

De boppesteande hoemannichten binne typysk. Hoefollen kinne
De komponint sil wurde rjochte op de tape sadat de positive lead is liedend of de negative lead is liedend, ôfhinklik fan it fersyk fan de klant

FEATURES
◆ 2000 oeren(3000oeren foar φ D > 10mm) fersekere
◆  SlimType

◆ Rohs-kompatibel

µF	0.1	0.47	1	4.7	10	47	100	470	1000	4700	10000
Part Number	0R1	R47	010	4R7	100	470	101	471	102	472	103

Koade	K	M	T	W
Tolerânsje	+ 10%	+ 20%	+ 50% /-10%	+ 100% /-10%
