Axiale lead wiete Tantalum Capacitors ▏half Seals |CBDA
CBDA Series heal-fersegele tubulêre wiete tantaal elektrolytyske kondensatoren
Mei polar axial leads wurde karakterisearre yn lytse grutte, lege DC Leakage, stabile en treflike prestaasjes, hege betrouberens en lange libben. CBDA
Series foldocht oan de easken fan Sineeske Electronic yndustry standert SJ / T10030-91,
in soad brûkt yn elektroanyske apparatuer foar militêre en boargerlike tapassingen lykas telekommunikaasje, aerospace en loftfeart.
Algemiene skaaimerken
Operating Temperatur Range: -55X3 ~+125<0(>85<0 mei nominale spanning derating)
Kapasiteit berik: 1 uF~3300uF
Capacitance Tolerânsje: ± 20%, ± 10%
Voltage: 6.3V~125V
DC Leakage: by +20cC, 10^0.001 CRVR of 1 i.e. A(Hokker is ek grutter);
op +85P en +125P, I0W0.0080 CRVRof 8 i.e. A(Hokker is ek grutter)

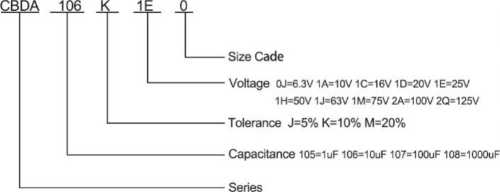

PART NUMMER Foarbyld

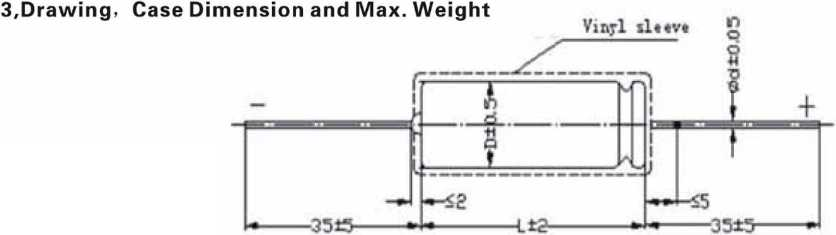

| Koade | Max. gewicht(g) | D±0,5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Nominale kapasiteit, Rated voltage. Voltage derating,Case grutte en Algemiene Skaaimerken
| Rated Voltage | Voltage derating | Case grutte | Kapasiteit (mF) | DF(%)Maksimum 25C85C125yllúzje | lmpedânsje( Q) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Features
CBDA Series heal-fersegele tubulêre wiete tantaal elektrolytyske kondensatoren
Mei polar axial leads wurde karakterisearre yn lytse grutte,
lege DC Leakage, stabile en treflike prestaasjes, hege betrouberens en lange libben.
CBDA Series foldocht oan de easken fan Sineeske Electronic yndustry standert SJ / T10030-91, in soad brûkt yn elektroanyske apparatuer foar militêre en boargerlike tapassingen lykas telekommunikaasje, aerospace en loftfeart.
RoHS konform
