Liedende polymer-chip Tantalum Capacitors SMD ▏cbac
◆Epoksy getten ynkapseling, Splinterje, Maklik foar yntegraasje, Polarisearre
◆ Ekstreem lege ESR , Volumetrysk effisjint , Stabyl yn elektryske & opslach optredens , Lang libben- span, Hege betrouberens
◆Typyske tapassingen omfetsje DC / DC converters , notebook PC's , draachbere elektroanika , telekommunikaasje (mobile telefoan en basis stasjon ), displays ,SSD,HDD en USB
◆ Operative Standert: Qj/PWV517-2.
DIMENSJES – MILLIMETERS
| Case Grutte | L | W1 | H | W2 | S | |
| IN | 1206 | 3216 | 3.2±0,2 | 1.6±0,2 | 1.6±0,2 | 0.8±0,2 | 1.2±0,2 |
| B | 1210 | 3225 | 3.5±0,2 | 2.8±0,2 | 1.9±0,2 | 0.8±0,2 | 2.2±0,2 |
| C | 2312 | 6032 | 6.0±0,2 | 3.2±0,2 | 2.5±0,2 | 1.3±0,2 | 2.2±0,2 |
| H | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.0±0,2 | 1.3±0,2 | 2.4±0,2 |
| D | 2917 | 7343 | 7.3±0,2 | 4.3±0,2 | 2.8±0,2 | 1.3±0,2 | 2.4±0,2 |
| E | 2917 | 7343 | 7.3±0,4 | 4.3±0,4 | 4.1±0,4 | 1.3±0,2 | 2.4±0,2 |
| V | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 3.6±0,4 | 1.35±0,2 | 3.0±0,2 |
| W | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 4.1±0,4 | 1.35±0,2 | 3.0±0,2 |
PART NUMMER Foarbyld
Soldering proses
Jinpei tantaal kondensatoren binne kompatibel mei wave (ien of twa), konveksje, EN, of dampfase reflow techniken. Foarferwaarming fan dizze komponinten wurdt oanrikkemandearre om ekstreme termyske stress te foarkommen.

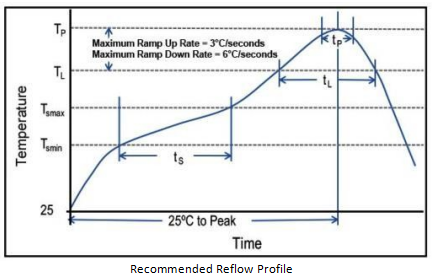

Suntan's oanrikkemandearre profylbetingsten foar konveksje en IR-reflow wjerspegelje de profylbetingsten fan 'e IPC / J CBAC-standert foar testen foar fochtsensitiviteit. De apparaten kinne feilich ferneare in maksimum fan trije reflow passes by dizze betingsten.
Hand soldering moat wurde útfierd mei soarch fanwege de muoite yn proses kontrôle. As útfierd, soarch moat wurde nommen om te kommen kontakt fan de soldering izer nei de getten saak. It izer moat brûkt wurde om de solder pad te ferwaarmjen, it oanbringen fan solder tusken de pad en de beëiniging, oant reflow optreedt. Sadree't reflow optreedt, it izer moat fuort fuorthelle wurde. "Wiskje" de rânen fan in chip en ferwaarming fan it boppeste oerflak is net oan te rieden.
Tidens typyske reflow operaasjes, in lichte fertsjustering fan it goud- kleurde epoksy kin wurde waarnommen. Dit lichte tsjuster is normaal en net skealik foar it produkt. Marking permanens wurdt net beynfloede troch dizze feroaring.
Noat: Spesifikaasjes kinne feroarje sûnder notice. Foar mear detail en update, besykje asjebleaft ús webside.
Features
⚫ Epoksy foarme ynkapseling, Splinterje, Maklik foar yntegraasje, Polarisearre
⚫ Ekstreem lege ESR , Volumetrysk effisjint , Stabyl yn elektryske & opslach optredens, Lange libbensdoer,Hege betrouberens
⚫ Typyske tapassingen omfetsje DC / DC-konverters, notebook PC's, draachbere elektroanika, telekommunikaasje
(mobile telefoan en basis stasjon ), displays,SSD,HDD en USB
⚫ Operative Standert: Qj/PWV517-2.
⚫ RoHS-kompatibel
