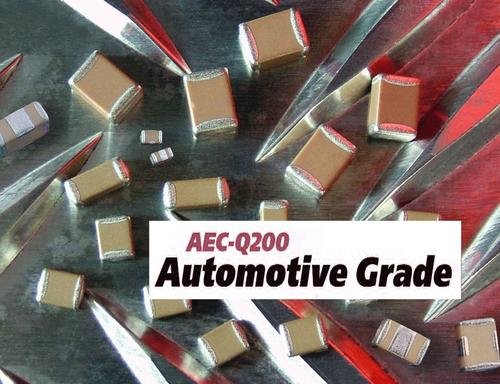

AEC-Q200 mengukur kondisi kapasitor
Catatan: Kondisi pengujian lingkungan AEC-Q200 terutama didasarkan pada spesifikasi MIL-STD-202 dan JEDEC22A-104. Temperatur pengujian pada bagian yang berbeda tidak hanya sama, tetapi juga catu daya (voltase, saat ini, dan memuat) persyaratan. Ini akan berbeda, penyimpanan suhu tinggi tidak diterapkan bias dan beban, tetapi dalam kebutuhan kehidupan kerja yang bersuhu tinggi, siklus suhu dan dampak suhu, tujuan dan metode pengujian tidak sama, dalam siklus suhu, perubahan suhu yang tinggi perlu mengendalikan laju perubahan suhu, Kejutan suhu tidak digunakan, kelembaban tinggi umumnya dikenal sebagai uji suhu dan kelembaban tinggi, dan ketahanan kelembaban adalah uji pembekuan basah.
Kewaspadaan Kondisi Uji: Prosedur pengujian 1000 jam harus dilakukan dengan interval 250 jam dan 500 jam untuk penyimpanan suhu tinggi (MIL-STD-202-108): [peralatan yang berlaku: INI] kapasitor film, filter lolos rendah jaringan, resistensi jaringan, Resistor Sensitif panas, Kapasitor Variabel, Resistor Variabel, Resonator Keramik, Penekan Interferensi EMI, Filter Interferensi EMI: 85°C/1000 jam Induktor, Transformator, Penghambat: 125°C/1000 jam Varistor: 150°C/1000j Kapasitor Tantalum, Kapasitor Keramik , Kapasitor elektrolitik aluminium: Suhu Nilai Maksimum/1000 jam
Kehidupan Layanan Suhu Tinggi (MIL-STD-202-108): [Perangkat yang Berlaku: INI] Filter Akses Rendah Jaringan, Resistensi Jaringan: 85°C/1000 jam Penekan Interferensi EMI, Filter Interferensi EMI: 85°C/1000j/Kapasitor tantalum IL Nilai Terapan, kapasitor keramik: Suhu terukur maksimum / 1000H / (2/3) memuat / tegangan pengenal Kapasitor elektrolit aluminium, induktor, transformator: 105 ° C. / 1000h Kapasitansi Film: 1000H / (85 ° C. / 125% tegangan pengenal, 105 ° C. & 125 ° C. / 100% tegangan pengenal) Sekering yang dapat disetel ulang: 125 ° C. / 1000h Resistensi, termistor, kapasitansi variabel: 125 ° C. / 1000H / tegangan pengenal Resistansi variabel: 125 ° C. / 1000H / rheostat daya terukur: 125 ° C. / 1000h/tegangan pengenal 85%+ma resonator keramik arus: 85°C/1000 jam/nilai VDD+1MΩ, inverter paralel, 2Kapasitansi kristal X CL antara setiap kaki kristal dan osilator Kuarsa tanah: 125°C/ 1000 jam/nilai VDD+1MΩ, inverter paralel, 2X kapasitor kristal CL antara setiap pin kristal dan ground
Perputaran suhu (JEDEC22A-104): [applicable devices: TSr, ESS] Film capacitance, kapasitansi variabel, variable resistance, ceramic resonator, EMI interference suppressor, EMI interference filter: -55°C (30min) ←→85 °C(30min)/RAMP(15°C/min)/1000cycles Tantalum Capacitor, Ceramic Capacitor, Penghambat, Termistor: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)/1000siklus Kapasitor Elektrolit Aluminium:-40°C(30min)←→105°C(30min)/RAMP(15°C/min)/1000siklus Induktor, Transformator, Reostat, Osilator Kuarsa, Sekering yang Dapat Disetel Ulang:-40°C(30min)←→125°C (30min)/RAMP
(15°C/min)/1000siklus Filter Low-Pass Jaringan, Resistensi Jaringan: -55°C(30min)jalan12°C/menitmin)/Rsiklus°C/min)/1000cycles
Kejutan Suhu (MIL-STD-202-107): [peralatan yang berlaku: karena, Cih]° C.kering peny←→125°Min-40°C(15min)←→125°C(15min)/300siklus kelembaban tinggi (MIL-STD-202- 103): [peralatan yang diterapkan: THS]
