Super mini elektrolytische condensatoren ▏85 ℃ 1.000 ~ 2.000 uur ▏cazd
FUNCTIES
85°C, 2000 uren verzekerd, standaard miniatuurtype met een hoogte van 7 mm voor compacte circuits.
85°C, 2000 uren verzekerd, standaard miniatuurtype met een hoogte van 7 mm voor compacte circuits.
SPECIFICATIES
| Item | Prestatie | |||||||||||
| SE | ZEE | |||||||||||
| Leven | Bij 85°C 1000 HRS | Bij 85°C 2000 HRS | ||||||||||
| Bedrijfstemperatuur. | -40°C ~ +85°C Bereik | |||||||||||
| Capaciteitstolerantie | ± 20% (120Hz, 20°C) | |||||||||||
| Lekstroom
(bij 20°C) |
ik = 0,01 CV of 3 ( A) welke groter is (na 2 notulen)
Waar, C = nominale capaciteit in F. V=nominale DC-werkspanning in V. |
|||||||||||
| Dissipatonfactor | Nominale spanning | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Bruin bij 120 Hz,20°C | Bruinen (maximaal) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Kenmerken bij lage temperaturen (bij 120 Hz) |
De impedantieverhouding mag de waarden in de onderstaande tabel niet overschrijden | |||||||||||
| Nominale spanning | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Impedantieverhouding | Z(-25°C) /Z(+20°C) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Z(-40°C) /Z(+20°C) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Levensduurtest bij 20°C (nadat de nominale spanning is toegepast bij 85°C
1000/2000 uur) |
Testtijd | 1000 / 200 HRS | Houdbaarheidstest bij 20°C (na blootstelling aan 85°C voor 1000 uur met nr
spanning) |
Testtijd | 1000 HRS | |||||||
| Capaciteitsverandering | ± 20% | Capaciteitsverandering | ± 20% | |||||||||
| Dissipatiefactor | Minder dan 200% van een bepaalde waarde | Dissipatiefactor | Minder dan 200% van een bepaalde waarde | |||||||||
| Lekstroom | Binnen gespecificeerde waarde | Lekstroom | Binnen gespecificeerde waarde | |||||||||
| Rimpelstroom & | 60(50) | 120 | 500 | 1K | 10K omhoog | |||||||
| Frequentievermenigvuldigers | Onder 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 naar 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Rimpelstroom &
Temperatuurvermenigvuldigers |
Temperatuur (°C) | Onder 50 | 70 | 85 | ||||||||
| Vermenigvuldigers | 1.75 | 1.58 | 1.00 | |||||||||
| Normen | Voldoet aan kenmerk W van JIS C 5141 | |||||||||||
AFMETINGEN & TOELAATBARE RIMPELSTROOM
Dimensie: D×L(mm); Rimpelstroom: mA/RMS bij 120 Hz 85 °C
| VDC
F Inhoud |
4V(0G) | 6.3V(0J) | 10V(1A) | 16V(1C) | 25V(1E) | 35V(1V) | 50V(1H) | 63V(1J) | |||||||||
| DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | DXL | mA | ||
| 0.1 | 0R1 | 4 X 7 | 2 | 4 X 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 X 7 | 3 | 4 X 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 X 7 | 4 | 4 X 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 X 7 | 5 | 4 X 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 X 7 | 10 | 4 X 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 X 7 | 15 | 4 X 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 X 7 | 18 | 4 X 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 X 7 | 22 | 5 X 7
4 X 7 |
23
22 |
5 X 7 | 26 | ||||||||||
| 10 | 100 | 4 X 7 | 25 | 4 X 7 | 26 | 5 X 7
4 X 7 |
30
26 |
6.3 X 7
5 X 7 |
34
31 |
6.3 X 7 | 40 | ||||||
| 22 | 220 | 4 X 7 | 31 | 4 X 7 | 32 | 5 X 7
4 X 7 |
39
33 |
5 X 7
4 X 7 |
41
34 |
6.3 X 7 | 47 | 6.3 X 7 | 53 | 8 X 7 | 70 | ||
| 33 | 330 | 4 X 7 | 32 | 4 X 7 | 32 | 4 X 7 | 35 | 5 X 7 | 43 | 6.3 X 7 | 53 | 8 X 7
6.3 X 7 |
71
60 |
8 X 7
6.3 X 7 |
76
65 |
||
| 47 | 470 | 4 X 7 | 38 | 4 X 7 | 38 | 5 X 7
4 X 7 |
47
39 |
6.3 X 7
5 X 7 |
59
49 |
6.3 X 7 | 65 | 8 X 7 | 83 | 8 X 7 | 85 | ||
| 100 | 101 | 5 X 7 | 61 | 6.3 X 7
5 X 7 |
75
63 |
6.3 X 7 | 80 | 6.3 X 7 | 90 | 8 X 7 | 125 | ||||||
| 220 | 221 | 6.3 X 7 | 90 | 6.3 X 7 | 99 | 8 X 7 | 140 | 8 X 7 | 146 | ||||||||
| 330 | 331 | 8 X 7 | 129 | 8 X 7 | 156 | ||||||||||||
| 470 | 471 | 8 X 7 | 154 | ||||||||||||||

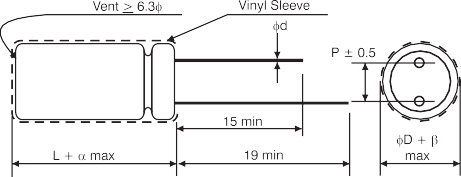

LEIDINGSRUIMTE EN DIAMETER
| D | 4 | 5 | 6.3 | 8 |
| P | 1.5 | 2.0 | 2.5 | 3.5 |
| D | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
VOORBEELD ONDERDEELNUMMER
CAZD 0R1 M 1H op 040 070
FUNCTIES
◆ 85°C, 1000 ~2000 uur verzekerd, 5mm hoogte met lage lekkage.
◆ Gebruik in zeer compacte industriële apparatuur voor hoge temperaturen.
◆ RoHS-naleving
