Axiale leads meerlagige keramische condensator | CCCA
FUNCTIES
◆ Conformal coated, miniature sizes, 0.3pF – 2.2uF
◆ Wide range of capacitance, tolerantie, TC, and voltage
◆ C0G (NP0), X7R, Z5U- en Y5V-temperatuurcoëfficiënten
◆ Popular values available from stock
SPECIFICATIES
| Jinpei
Type |
WVDC1 |
CAPACITEITSBEREIK |
L (Body Length, Max) |
D (Body Diameter, Max) |
D (Lead Dia) |
||
| C0G (NPO) | X7R | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pF
0.3 – 1000pF 0.5 – 820pF |
100pF – 0.15uF
100pF- 0.10uF 100pF- 0.01uF |
1000pF – 1.0uF
1000pF – 0.47uF 1000pF- 0.068uF |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pF
0.5 – 2200pF 0.5 – 1000pF |
100pF – 0.22uF
100pF- 0.10uF 100pF- 0.033uF |
1000pF – 1.2uF
1000pF – 1.0uF 1000pF- 0.10uF |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pF
0.5 – 4700pF 0.5 – 3300pF |
100pF – 1.0uF
100pF- 0.47uF 100pF- 0.10uF |
1000pF – 2.2uF
1000pF – 1.0uF 1000pF- 0.10uF |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
DIELECTRIC CHARACTERISTICS (typisch)
| ITEM | COG (NPO) | X7R | J5V (Z5U) 2 |
| Kap. Bereik, E12-waarden | 0.3 pF- 5,600 pF | 100 pF – 1uF | 1,000 pF – 2.2uF |
| Capaciteitstolerantie | <10pF: ±.1pF, .25pF, .5pF (standaard)
10pF: ±1%, ±2%, ±5%(standaard),±10% |
±5%, ±10% (standaard),
±20% |
±20% (standaard), +80/- 20% |
| Bedrijfstemperatuurbereik | -55°C tot +125°C | -55°C tot +125°C | -30°C tot +85°C |
| Temperatuurkenmerken | 0 ± 30 ppm/°C 3 | ±15% max. boven bedrijfstemperatuurbereik | +22%/-82%(+22%/-56%)
max. boven bedrijfstemperatuurbereik |
| Veroudering (capverlies/decennium uur) | verwaarloosbaar | 2% | 7% |
| Spanningscoëfficiënt ( C@ max V) | verwaarloosbaar | -50% tot +10% typ | -80% tot +20% typ |
| Dissipatiefactor (1KHz) | 0.15% (+25°C & +125°C)
1.0VRMS, 1MHz voor waarden<1000pF |
2.5% Max., 1VRMS | 4.0% Max. 0.5 VRMS |
| Isolatieweerstand 25°C
(MIL-STD-202-METHODE-302) |
100G or 1000M -uF
welke minder is |
100G or 1000M -uF
welke minder is |
10G or 1000M -uF
welke minder is |
| Diëlektrische sterkte | 2.5x nominale VDC | 2.5x nominale VDC | 2.5x nominale VDC |
| Levenstest (1000 uur) | 2x nominale spanning @+125°C
C<3% of 0,25pF pruik |
2x nominale spanning bij +125°C
C<20% |
1.5x nominale spanning bij +85°C
C<30% |

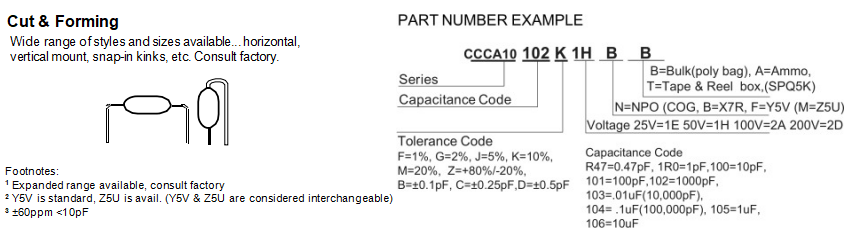

INVOERING
High-density multi-layer construction enabling an expanded
range of values. Bodies are insulated with a proprietary
flame retardant epoxy coating for superior environmental
protection and dielectric strength. Niet-standaard waarden,
increased voltage ratings, aangepaste markering, militaire screening,
snee & gevormde leads, enz., zijn beschikbaar. Matched sets and
networks also available.
