Snap-in elektrolytische condensatoren ▏105 ℃ 3000HRS ▏CAVB
FUNCTIES
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Suitable for electronic equipment with medium-high voltage circuits. Klemtype met printplaat en kabelschoenaansluiting beschikbaar.
3,000 Hour Life
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Suitable for electronic equipment with medium-high voltage circuits. Klemtype met printplaat en kabelschoenaansluiting beschikbaar.
3,000 Hour Life
SPECIFICATIES
| Item | Prestatie | |||||||||||||||||||||||
| Bedrijfstemperatuur. Bereik | -40°C ~ +105°C | |||||||||||||||||||||||
| Capaciteitstolerantie | ±20% (bij 120 Hz, 20°C) | |||||||||||||||||||||||
| Lekstroom (bij 20°C) | I=0.02CV or 1.5mA whichever is smaller (na 5 notulen) Waar, C=rated capacitance in F. V=rated DC working voltage. | |||||||||||||||||||||||
| Dissipatiefactor
(Bruinen bij 120 Hz, 20°C) |
Nominale spanning | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| Bruinen (maximaal) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 for D = 35mm | ||||||||||||||||||||||||
|
Kenmerken bij lage temperaturen (bij 120 Hz) |
De impedantieverhouding mag de waarden in de onderstaande tabel niet overschrijden. | |||||||||||||||||||||||
| Nominale spanning | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| Impedantieverhouding | Z(-25°C) / Z(+20°C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Z(-40°C) / Z(+20°C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
Levensduurtest laden |
Testtijd | 3000 uur | ||||||||||||||||||||||
| Capaciteitsverandering | Binnen ±20% van de initiële waarde | |||||||||||||||||||||||
| Dissipatiefactor | Minder dan 200% van een bepaalde waarde | |||||||||||||||||||||||
| Lekstroom | Binnen gespecificeerde waarde | |||||||||||||||||||||||
| Aan de bovenstaande specificaties zal worden voldaan wanneer de condensatoren daarna weer op 20°C worden gebracht
the rated voltage applied for 3000 uur bij 105°C |
||||||||||||||||||||||||
|
Houdbaarheidstest |
Testtijd | 1000 uur | ||||||||||||||||||||||
| Capaciteitsverandering | Binnen ±20% van de initiële waarde | |||||||||||||||||||||||
| Dissipatiefactor | Minder dan 150% van een bepaalde waarde | |||||||||||||||||||||||
| Lekstroom | Binnen gespecificeerde waarde | |||||||||||||||||||||||
| Aan de bovenstaande specificaties zal worden voldaan wanneer de condensatoren worden hersteld naar 20°C nadat ze zijn blootgesteld 1000 uur bij 105°C zonder aangelegde spanning. | ||||||||||||||||||||||||
| Rimpelstroom & Frequentievermenigvuldigers | WV (V) Freq (Hz) | 50/60 | 120 | 300 | 1K | 10K omhoog | ||||||||||||||||||
| Vermenigvuldiger | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| Rimpelstroom & Temperatuurvermenigvuldigers | Temperatuur (°C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| Vermenigvuldiger | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| Normen | Satisfies Characteristics W of JIS C 5141 | |||||||||||||||||||||||

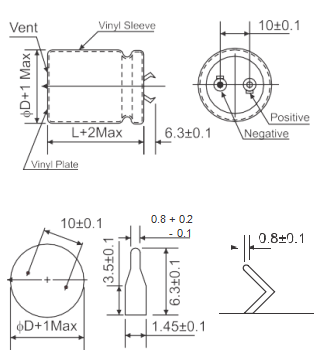

TYPE INSNAP-IN-AANSLUITING
VOORBEELD ONDERDEELNUMMER
FUNCTIES
◆ Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
◆ Geschikt voor elektronische apparatuur met midden-hoogspanningscircuits. Klemtype met printplaat en kabelschoenaansluiting beschikbaar.
◆ 3,000 Hour Life
