JINPEI CJAF type intelligent integrated low-voltage filtering capacitor is designed for situations where the power grids have certain harmonic content, but the common type power capacitor is failed to run normally, de belangrijkste kenmerken ervan zijn als volgt:
1.Hoogwaardige laagspanningscondensator, olievrij ontwerp, hoge veiligheid;
2.Goedkeuring van een no-surge-schakelschakelaar, met geavanceerde technologie, stabiele en betrouwbare prestaties; 3.Toepassing van speciale technologie en processen,effectief onderdrukken van hoge-orde harmonische en pieken,heeft duidelijke efficiëntie bij het onderdrukken van de harmonische orde 3, 5, 7, 9 en hoger;
4.Modulaire structuur, flexibele combinatie, handige capaciteitsuitbreiding, eenvoudige installatie, handig voor onderhoud;
5.Intelligent netwerk, 485 communicatie-interface,kan backstage computer inschakelen, een geïntegreerd beheer van de distributie uit te voeren;
6.Goedkeuring van een gedecentraliseerde besturingsmodus, 200,000 tijden van foutloos schakelen, met hoge betrouwbaarheid; 7.Gehumaniseerde mens-machine-interface, eenvoudige bediening, handig onderhoud, het is handig voor het opsporen van fouten ter plaatse;
8.Het is uitgerust met een SH-explosiebestendig apparaat en een temperatuurregelaar aan de binnenkant, wat de bedrijfsbetrouwbaarheid op locaties met ernstige harmonischen verbetert;
9.Uitstekende energiebesparende efficiëntie, het verhoogt effectief de arbeidsfactor, vermindert het elektriciteitsverbruik en verbetert de elektrische energiekwaliteit.
ZMZ-J type intelligent integrated low-voltage filtering capacitor is mainly applied to locations where the harmonic current is 40% onderstaand (zoals een frequentieomvormer, en andere apparatuur), it not only
meets the requirements of reactive compensation and improving power factor, maar elimineert ook de invloed van hogere harmonische op het systeem, verbetert de elektriciteitskwaliteit.

Product Function Filtering

It effectively suppresses high-order harmonic and surge, vormt een kanaal met lage weerstand voor harmonische van hoge orde. Het absorbeert en laat de harmonische los, elimineert de invloed van hogere harmonische op de condensator, beschermt circuits en condensatoren tegen overbelasting, voorkomt dat condensatoren oververhitten, isolatiemedium tegen veroudering, avoids reduction of self healing performance, or reduction of service life.

No-surge switching

Matched with special capacitor switching switch, no switching surge.

Split-phase compensation

Capacitor of each phase of separate-phase compensation type product can be switched separately, which improves the reactive compensating accuracy, enables the three-phase reactive unbalance to be well compensated.

Measurement

Measurement of distribution voltage, huidig, reactive power, power factor; automatic measurement and correction of CT phase and change; measurement of three-phase current and inside temperature of each capacitor.

Protection

Quick current switching and over-current protection of circuit; over-voltage and under-voltage protection of capacitor; over-temperature, open-phase and three-phase unbalance protection of capacitor, when the temperature of capacitor exceed 65℃, the whole machine of capacitor would exit operation, which improves its service life, and guarantees safety running of system.

Signal

Switching state, over, under and compensation state, over and under-voltage state signals; protection operation type and self-diagnose fault type signals.

Communication

Adoption of RS-485 communication coupling between capacitor and controller, which is convenient for uploading of mass of sampling data as well as information exchanging with external monitor terminal, forms system work.

Online

Functions of wire network communication and radio network communication.

Intelligent network control

It is able to detect and track the reactive variation of system automatically, and switch in capacitor bank automatically. Carry out switching circularly for capacitors with same capacitance, and carry out switching according to the vacancy for capacitors with different capacitance. The capacitor that is switched in earlier should exit first,that exits earlier should be switched in first; capacitor whose running temperature is lower should be switched in first, whose running temperature is higher should exit first; when the compensation situation is stable, the capacitors should be switched in circularly every fifteen minutes, avoid long time running of any one capacitor.

Self-diagnose of faults

Intelligent control element of capacitor will carry out self-diagnose to the running parameters of the body, once there is self-inspection fault, the whole machine responses quickly and exit running.

Main Technical Parameters Ambient conditions

Omgevingstemperatuur: -25~55℃; Relatieve temperatuur: 40℃, 20~90%; Hoogte: ≤2000m.

Voorwaarden voor stroomvoorziening Nominale spanning: -220V/~380V; Spanningsafwijking: ±20%;

Spanningsgolfvorm: sinusgolf, totale vervormingssnelheid niet overschrijden 7%; Nominale frequentie: 50Hz±5%;

Stroomverbruik: <2W.

Elektrische veiligheid

Elektrische speling, kruip afstand, isolatie sterkte, veiligheid bescherming, short-circuit strength, sampling and control circuit protection should all be

in conformity with the corresponding clauses of standard DL/T842-2003 Ordering specification for low- voltage shunt capacitor installation.

Meetfout

Spanning: ≤0,5% (binnen 80 ~ 120% van de nominale spanning); Huidig: ≤1% (binnen 5% ~ 20% van de nominale stroom), Machtsfactor: ±1,5%;

Temperatuur: ±1℃. Beveiligingsfout

Spanning: ≤0,5%; Huidig: ≤1%;

Temperatuur: ±1℃. Tijd: ±0,01s.

Reactieve compensatieparameters

Schakelinterval van de condensator: >10s(1s~10s aangepast);

Reactief vermogen: gemeenschappelijke compensatie≤40kvar, afzonderlijke compensatie≤20kvar;

Online hoeveelheid: ≤120pcs.

Betrouwbaarheid

Nauwkeurigheid van de controle: 100%;

Toegestane schakeltijden: 100,000 keer;

Verzwakkingssnelheid van de looptijd van de condensatorcapaciteit: ≤1%/jaar;

Verzwakkingssnelheid van het schakelen van condensatorcapaciteit: ≤0,1%/tienduizend keer; Jaarlijks foutenpercentage: ≤1%.

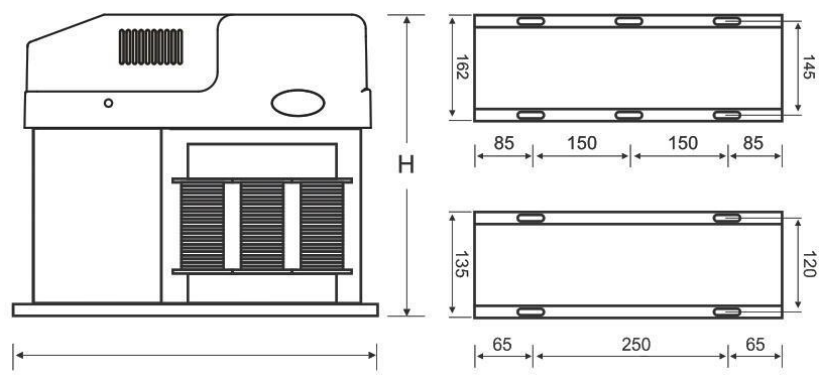

External And Installation Size
