SMD Aluminum Electrolytic Capacitors ▏105℃ 2,000Hrs ▏Low ESR ▏CAHA
FUNCTIES
105°C, 2000 uren verzekerd
Low Impedance
Replaces RVHSeries
RoHS-compatibel
105°C, 2000 uren verzekerd
Low Impedance
Replaces RVHSeries
RoHS-compatibel
SPECIFICATIES
| Item | Prestatie | |||||||||
| Bedrijfstemperatuur. Bereik | -55°C ~ + 105°C | |||||||||
| Capaciteitstolerantie | ± 20% (120Hz, 20°C) | |||||||||
| Lekstroom (bij 20°C) | I=0.01CV or 3µA (welke groter is) na 2 notulen, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Dissipatiefactor
Tanδ op 120 Hz, 20°C |
Nominale spanning | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (maximaal) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Nominale spanning | 6.3 | 10 | 16 | 25 | 35 | |||||
| Lage temperatuur
Kenmerken (bij 120 Hz) |
Impedantieverhouding |
Z(-25°C) /Z(+20°C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40°C) /Z(+20°C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Levenstest |
Testtijd |
Load Life Shelf Life | ||||||||
| 2000 HRS | 1000 HRS | |||||||||
| Capaciteitsverandering | Binnen ±20% van de initiële waarde | Binnen ± 20% van initiële waarde | ||||||||
| Dissipatiefactor | Minder dan 200% van een bepaalde waarde | Minder dan 200% van een bepaalde waarde | ||||||||
| Lekstroom | Binnen gespecificeerde waarde | Binnen gespecificeerde waarde | ||||||||
| Testomstandigheden | 20°C (nadat de nominale spanning is aangevraagd 2000 uur om
105°C |
20° C (na opslag voor 1000 uur bij 105°C
zonder spanning) |
||||||||
| Rimpelstroom & Frequentievermenigvuldigers | VDC(V) Freq. (Hz) | 50,60 | 120 | 1K | 10K omhoog | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Normen | Voldoet aan kenmerk W van JIS C 5141 | |||||||||
DIMENSIE, IMPEDANCE & TOELAATBARE RIMPELSTROOM
Rimpelstroom mA/rms bij 120 Hz, 105°C
Impedantie : at 100K Hz, 20ºC
| VDC
µF Inhoud |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 X 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 X 10 | 0.45 | 369 | 10 X 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 X 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 X 10 |
0.45 |
369 |
10 X 10 | 0.25 | 553 | |||||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 X 10 |
0.45 |
369 |
553 | 10 X 10 | 0.25 | 553 | ||||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 X 10 |
0.45 |
369 |
10 X 10 | 0.25 | 553 | 8 X 10 | 0.45 | 369 | ||||||
| 8 X 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 X 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 X 10 | 0.25 | 553 | ||||||||||||

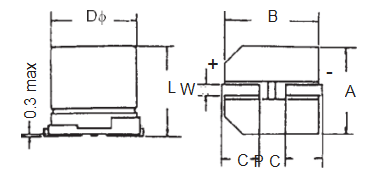

PAD-RUIMTE EN DIAMETER
| φD±0,5 | L | EEN±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 naar 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 naar 1.1 | 4.7 |
VOORBEELD ONDERDEELNUMMER
CAHA 470 M 1V TR 080100
