Hoge rimpel elektrolytische condensatoren ▏10.000 uur ▏cadb

FUNCTIES
105℃, 10,000 uren verzekerd
Kleiner formaat met grote toegestane rimpelstroom
Slank type

Gegevensblad-voor-elektrolytische-condensatoren met hoge rimpel-▏10.000 uur-▏CADB.pdf (3354 Downloads )

SPECIFICATIES

Artikelen	Prestatie
Leven	bij 105 °C 10,000 Uur
Bedrijfstemperatuur	400V				420 ~ 450V
	-40 °C ~ +105 °C				-25 °C ~ +105 °C
Capaciteitstolerantie	+20% (bij 120 Hz, 20 °C)
Lekstroom (bij 20 °C)	Tijd		na 5 notulen
	Lekstroom		CV ≤ 1,000 ik = 0,01 CV + 15(µA)			CV > 1,000 ik = 0,02 pk+25 (µA)
	Waarbij C = nominale capaciteit in µF. V = nominale DC-werkspanning in V
Dissipatiefactor (Tan δ bij 120 Hz, 20°C)	Nominale spanning		400	420	450
	Tan δ (maximaal)		0.24	0.24	0.24
Lage temperatuur Kenmerken (bij 120 Hz)	De impedantieverhouding mag de waarden in de onderstaande tabel niet overschrijden
	Nominale spanning			400	420	450
	Impedantie	Z (-25°C) / Z (+20 °C)		5	6	6
	Verhouding	Z (-40°C) / Z (+20°C)		6	—	—
Levensduurtest laden	Testtijd		10,000 uur
	Capaciteitsverandering		Binnenin + 20% van initiële waarde
	Dissipatiefactor		Minder dan 200% van een bepaalde waarde
	Lekstroom		Binnen gespecificeerde waarde
	* Aan de bovenstaande specificaties zal worden voldaan wanneer de condensatoren worden hersteld 20 °C na de toegepaste nominale spanning met nominale rimpelstroom voor 10,000 uur om 105 °C
	Testtijd		1,000 uur
Houdbaarheidstest	Capaciteitsverandering		Binnenin + 20% van initiële waarde
	Dissipatiefactor		Minder dan 200% van een bepaalde waarde
	Lekstroom		Binnen gespecificeerde waarde
	* Aan de bovenstaande specificaties zal worden voldaan wanneer de condensatoren worden hersteld 20 °C nadat ze zijn blootgesteld 1,000 uur om 105 °C zonder aangelegde spanning. Vóór de metingen moet de nominale spanning op de condensatoren worden gezet. (Zie JIS C 5101-4 4.1)
Rimpelstroom & Frequentievermenigvuldigers	Freq. (Hz)		60	120	500	1k	10k op
	Vermenigvuldigers		0.80	1.00	1.25	1.40	1.50
Andere normen	JIS C 5101-4

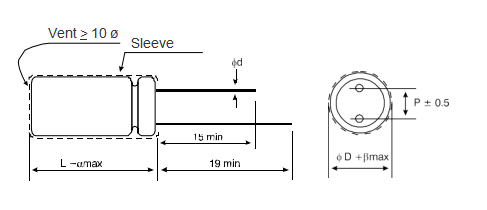

AFMETINGEN Eenheid: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
A	2.0
B	0.5

AFMETINGEN & TOELAATBARE RIMPELSTROOM

Dimensie: φ Dx L(mm)

Rimpelstroom: mA/rms bij 100 Hz, 105°C

V. gelijkstroom	Kap. (µF)	10F			12.5F			16F			18F
		φ D x L	Rimpelstroom		φ D x L	Rimpelstroom		φ D x L	Rimpelstroom		φ D x L	Rimpelstroom
		φ D x L	120 Hz	100kHz	φ D x L	120 Hz	100kHz	φ D x L	120 Hz	100kHz	φ D x L	120 Hz	100kHz
400V (2G)	33	10 X 40	315	475
	39	10 X 45	360	545
	47	10 X 50	420	630	13 X 30	440	660
	56				13 X 35	500	750
	68				13 X 40	580	870	16 X 32	530	795
	82				13 X 50	625	935	16 X 35.5	615	920
	100							16 X 40	715	1,070
	120							16 X 40	800	1,200	18 X 35.5 18 X 40	790 870	1,185 1,305
	150							16 X 45	915	1,375	18 X 45	985	1,475
	180										18 X 50	1,120	1,685
420V (2P)	33	10 X 40	370	555
	39	10 X 45	410	615	12.5 X 30	390	585
	47	10 X 50	465	700	12.5 X 35	450	675
	56				12.5 X 40	520	780	16 X 31.5	500	750
	68				12.5 X 45	580	870	16 X 35.5	580	870
	82				12.5 X 50	660	990	16 X 35.5 16 X 40	730 675	1,095
	82				12.5 X 50	660	990	16 X 35.5 16 X 40	730 675	1,010
	100							16 X 40 16 X 45	750 755	1,125 1,130	18 X 36	725	1,085
	120										18 X 40 18 X 45	835 880	1,250 1,320
	150										18 X 50	1,030	1,550
450V (2W )	33	10 X 45	330	495	12.5 X 30	370	555
	39	10 X 50	380	570	12.5 X 35	420	630
	47				12.5 X 40	480	720
	53				12.5 X 45	500	750
	56				12.5 X 45	530	795	16 X 31.5	510	765
	68				12.5 X 50	620	930	16 X 35.5	590	885
	82							16 X 40	615	920	18 X 35.5	645	965
	100							16 X 45	715	1,070	18 X 40	750	1,125
	120										18 X 45	835	1,250
	150										18 X 50	975	1,465

VOORBEELD ONDERDEELNUMMER

ADB 101 M 2P BK 160 400
