Електролітичні конденсатори, що входять до ▏85 ℃ 3000 годин ▏caia
Має термінал, який можна припаяти безпосередньо до друкованої плати
Підходить для електронного обладнання з ланцюгами середньої та високої напруги
Доступні клеми для друкованої плати, що замикаються, і клеми з наконечниками
Специфікація
| Предмети | Виконання | |||||||||||||||||
| Діапазон робочої температури | -40 ° C ~ +85 ° C | |||||||||||||||||
| Толерантність до ємності | +20% (на 120 Гц, 20 ° C) | |||||||||||||||||
| Струм витоку (в 20 ° C) | I = 0,02CV або 1,5 мА залежно від того, що менше (після 5 хвилини)
Де, C = номінальна ємність у мкФ. В = номінальна робоча напруга постійного струму у В. |
|||||||||||||||||
| Коефіцієнт розсіювання
(Tanδ при 120 Гц, 20° C) |
Номінальна напруга | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Тан (максимум) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Низькотемпературні характеристики (на 120 Гц) |
Коефіцієнт імпедансу не повинен перевищувати значень, наведених у таблиці нижче. | |||||||||||||||||
| Номінальна напруга | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Імпеданс
співвідношення |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Тест на завантаження життєвого тесту |
Час тестування | 3,000 HRS |
* Технічні характеристики повинні бути виконані після відновлення конденсаторів 20 °C після застосованої номінальної напруги 3,000 HRS в 85 ° C |
|||||||||||||||
| Зміна ємності | < + 20% | |||||||||||||||||
| Коефіцієнт розсіювання | Менше 200% зазначене значення | |||||||||||||||||
| Струм витоку | В межах зазначеного значення | |||||||||||||||||
|
Тест на термін зберігання |
Час тестування | 1,000 HRS |
* Специфікація повинна бути підтверджена після відновлення конденсаторів 20 °C після витримки протягом 1,000 HRS в 85 ° C |
|||||||||||||||
| Зміна ємності | < + 20% | |||||||||||||||||
| Коефіцієнт розсіювання | Менше 200% зазначене значення | |||||||||||||||||
| Струм витоку | В межах зазначеного значення | |||||||||||||||||
|
Струм пульсації & Множники частоти |
Freq. |
60 |
120 |
500 |
1k |
10k вгору |
||||||||||||
| (Гц)
Ш. V. (V) |
||||||||||||||||||
| Під 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 і вгору | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 і вгору | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Струм пульсації &
Температурні множники |
Температура
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Множник | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Інші стандарти | Задовольняє характеристику W для JIS C 5141 | |||||||||||||||||

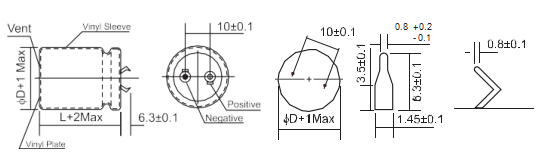

ТЕРМІНАЛ ЗАСНАЖЕННЯ ТИП (2 ТЕРМІНАЛ)

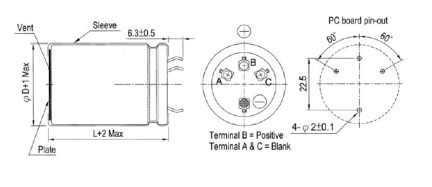

ТЕРМІНАЛ ЗАСНАЖЕННЯ (4 ТЕРМІНАЛ)

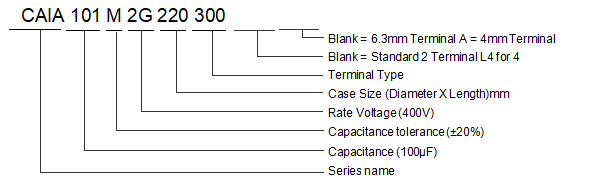

Приклад номер частини
Особливості
◆Типи терміналів оснащення (2 Термінал & 4 Тремінальний)
◆ Має термінал, який можна припаяти безпосередньо до друкованої плати
◆ Підходить для електронного обладнання з ланцюгами середньої та високої напруги
◆ Доступні клеми для друкованих плат із замиканням і клеми з наконечниками
