Металізований конденсатор поліпропіленової плівки | Коробка Низька втрата| CDBD - Спеціалізується на виробництві конденсаторів з часу 2005.

Металізований конденсатор поліпропіленової плівки | Коробка Низька втрата| CDBD

Особливості

Низькі втрати на високій частоті
Номінальна напруга : 160В постійного струму ~ 2000 В постійного струму(90~700 В змінного струму)
Діапазон ємності : 00056 ~15 мкФ
Пластиковий корпус (Відповідає UL 94V-0), епоксидна смола
Відповідає RoHS і не містить свинцю
Широко використовується у високочастотних, DC, Змінний та імпульсний кола

Datasheet-For-Metallized-Polypropylene-Film-Capacitor-Plastic-Case-Box-CDBD.pdf (2968 завантаження )

Особливості

◆ Низькі втрати на високій частоті
◆ Номінальна напруга : 160В постійного струму ~ 2000 В постійного струму(90~700 В змінного струму)
◆ Діапазон ємності : 0.00056 ~15 мкФ
◆ Пластиковий футляр (Відповідає UL 94V-0), ущільнення епоксидною смолою
◆ Відповідає RoHS і не містить свинцю
◆ Широко використовується на високій частоті, DC, Кола змінного та імпульсного струму

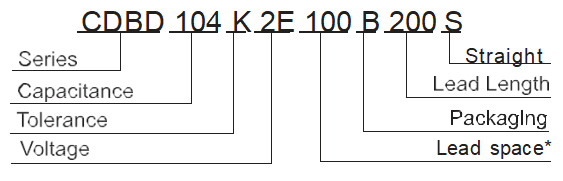

Приклад номер частини

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Предмети	Виконання
Діапазон робочої напруги	160В постійного струму ~ 2000 В постійного струму (90Перемінний струм ~ 700 В змінного струму)
Номінальна температура	-55°C ~ +105 °C (Знижується при температурі понад 85°C : 1.25%за °C номінальної напруги)
Корисна температура вищої категорії	+105° C (Знижується над +85°C: 1.25% за °C номінальної напруги)
Кліматична категорія	55 / 105 / 56
Діапазон ємності	0.00056 мкФ ~ 15 мкФ
Толерантність до ємності	5% (J), 10% (K), інші допуски за запитом
Підключення напруги	1.6 Ур( 5с )
Коефіцієнт розсіювання	≤ 10 X 10-4 (1Кхц, 20° C)
Опір ізоляції	R ≥100 000 МОм, CN≤ 0.33 мкФ (20° C, 100V, 1хв) RCN≥30 000 с, CN> 0.33 мкФ
Максимальний PulseRise час (dV/dt) Якщо робоча напруга (V) є нижчою за номінальну напругу (VR), конденсатор може працювати при вищому dV/dt. В даному випадку, максимально дозволений dV/dt отримується шляхом множення правильного значення на VR/V.	Напруга (Vdc)	максимум. час наростання пульсу, dV/dt (В/мкс), Облицювання < 25° C
	Напруга (Vdc)	P= 5.0	P= 7.5	P= 10.0	P= 15.0	P= 22.5	P=27,5	P=37,5
	160	110	310	190	110	65	55	—
	250	270	660	560	310	130	110	—
	400	440	900	780	600	300	130	100
	630	550	1,500	1,200	900	400	200	—
	1,000	—	—	2,200	2,000	800	—	—
	1,600	—	—	—	4,500	1,800	—	—
	2,000	—	—	—	9,500	4,500	—	—

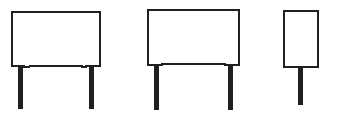

ОЦІНКИ & Розміри (мм)

(мкф)	Працює Напруга	160Vdc (2C)
	Працює Напруга	90Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.027	273	7.2	7.5	3.5	5.0	0.5
0.033	333	7.2	7.5	3.5	5.0	0.5
0.039	393	7.2	7.5	3.5	5.0	0.5
0.047	473	7.2	9.5	4.5	5.0	0.5
0.056	563	7.2	9.5	4.5	5.0	0.5
0.068	683	7.2	9.5	4.5	5.0	0.5
0.068	683	10.5	9.0	4.0	7.5	0.6
0.082	823	7.2	10.0	5.0	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.1	104	7.2	10.0	5.0	5.0	0.5
		10.5	11.0	5.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.12	124	7.2	11.0	6.0	5.0	0.5
		10.5	11.0	5.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
0.15	154	7.2	11.0	6.0	5.0	0.5
		10.5	12.0	6.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
0.18	184	10.5	12.0	6.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8
0.22	224	13.0	12.0	6.0	10.0	0.6
0.22	224	17.5	11.0	5.0	15.0	0.8
0.27	274	13.0	12.0	6.0	10.0	0.6
0.27	274	17.5	11.0	5.0	15.0	0.8
0.33	334	17.5	11.0	5.0	15.0	0.8
0.39	394	17.5	12.0	6.0	15.0	0.8
0.47	474	17.5	12.0	6.0	15.0	0.8
0.47	474	26.5	15.0	6.0	22.5	0.8
0.56	564	17.5	13.5	7.5	15.0	0.8
0.56	564	26.5	15.0	6.0	22.5	0.8

(мкф)	Працює Напруга	160Vdc (2C)
	Працює Напруга	90Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.68	684	17.5	13.5	7.5	15.0	0.8
0.68	684	26.5	15.0	6.0	22.5	0.8
0.82	824	17.5	14.5	8.5	15.0	0.8
0.82	824	26.5	16.0	7.0	22.5	0.8
1	105	17.5	16.0	10.0	15.0	0.8
		26.5	16.0	7.0	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
1.2	125	17.5	16.0	10.0	15.0	0.8
		26.5	17.0	8.5	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
1.5	155	17.5	19.0	11.0	15.0	0.8
		26.5	17.0	8.5	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
1.8	185	17.5	19.0	11.0	15.0	0.8
		26.5	18.5	10.0	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
2.2	225	26.5	20.0	11.0	22.5	0.8
2.2	225	32.0	18.0	9.0	27.5	0.8
2.5	255	26.5	20.0	11.0	22.5	0.8
2.7	275	26.5	22.0	12.0	22.5	0.8
2.7	275	32.0	20.0	11.0	27.5	0.8
3.3	335	26.5	22.0	12.0	22.5	0.8
3.3	335	32.0	20.0	11.0	27.5	0.8
3.9	395	32.0	22.0	13.0	27.5	0.8
4.7	475	32.0	28.0	14.0	27.5	0.8
6.8	685	32.0	33.0	18.0	27.5	0.8
8.2	825	32.0	33.0	18.0	27.5	0.8
10	106	32.0	33.0	18.0	27.5	0.8
12	126	32.0	37.0	22.0c	on2t7in.5u	е ..0…8..
15	156	32.0	37.0	22.0	27.5	0.8

ОЦІНКИ & Розміри (мм) продовжувати

(мкф)	Працює Напруга	250Vdc (2Е)
	Працює Напруга	180Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.01	103	7.2	7.5	3.5	5.0	0.5
0.012	123	7.2	7.5	3.5	5.0	0.5
0.015	153	7.2	7.5	3.5	5.0	0.5
0.018	183	7.2	7.5	3.5	5.0	0.5
0.022	223	7.2	7.5	3.5	5.0	0.5
0.027	273	7.2	7.5	3.5	5.0	0.5
0.027	273	10.5	9.0	4.0	7.5	0.6
0.033	333	7.2	9.5	4.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.039	393	7.2	9.5	4.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.047	473	7.2	9.5	4.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.056	563	7.2	9.5	4.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.068	683	7.2	10.0	5.0	5.0	0.6
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.082	823	7.2	10.0	5.0	5.0	0.6
		10.5	11.0	5.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.1	104	7.2	11.0	6.0	5.0	0.6
		10.5	11.0	5.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8
0.12	124	7.2	11.0	6.0	5.0	0.6
		10.5	11.0	5.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8
0.15	154	10.5	12.0	6.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8
0.18	184	10.5	12.0	6.0	7.5	0.6
		13.0	12.0	6.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8

(мкф)	Працює Напруга	250Vdc (2Е)
	Працює Напруга	180Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.22	224	13.0	12.0	6.0	10.0	0.6
0.22	224	17.5	11.0	5.0	15.0	0.8
0.27	274	17.5	12.0	6.0	15.0	0.8
0.33	334	17.5	12.0	6.0	15.0	0.8
0.39	394	17.5	13.5	7.5	15.0	0.8
0.39	394	26.5	15.0	6.0	22.5	0.8
0.47	474	17.5	13.5	7.5	15.0	0.8
0.47	474	26.5	15.0	6.0	22.5	0.8
0.56	564	17.5	13.5	7.5	15.0	0.8
0.56	564	26.5	15.0	6.0	22.5	0.8
0.68	684	17.5	14.5	8.5	15.0	0.8
0.68	684	26.5	15.0	6.0	22.5	0.8
0.82	824	17.5	16.0	10.0	15.0	0.8
		26.5	15.0	6.0	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
1	105	17.5	16.0	10.0	15.0	0.8
		26.5	16.0	7.0	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
1.2	125	17.5	19.0	11.0	15.0	0.8
		26.5	17.0	8.5	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
1.5	155	26.5	17.0	8.5	22.5	0.8
1.5	155	32.0	18.0	9.0	27.5	0.8
1.8	185	26.5	18.5	10.0	22.5	0.8
1.8	185	32.0	18.0	9.0	27.5	0.8
2.2	225	26.5	20.0	11.0	22.5	0.8
2.2	225	32.0	20.0	11.0	27.5	0.8
2.5	255	32.0	20.0	11.0	27.5	0.8
2.7	275	26.5	22.0	12.0	22.5	0.8
2.7	275	32.0	20.0	11.0	27.5	0.8
3.3	335	32.0	20.0	11.0	27.5	0.8
3.9	395	32.0	22.0	13.0	27.5	0.8
4.7	475	32.0	28.0	14.0	27.5	0.8
5.6	565	32.0	24.5	15.0	27.5	0.8
6.8	685	32.0	33.0	18.0	27.5	0.8
8.2	825	32.0	33.0	18.0	27.5	0.8
10	106	32.0	33.0	18.0	27.5	0.8
12	126	32.0	37.0	22.0	27.5	0.8
15	156	32.0	37.0	22.0	27.5	0.8

ОЦІНКИ & Розміри (мм) продовжувати

(мкф)	Працює Напруга	400Vdc (2G)
	Працює Напруга	250Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.0039	392	7.2	7.5	3.5	5.0	0.5
0.0047	472	7.2	7.5	3.5	5.0	0.5
0.0056	562	7.2	7.5	3.5	5.0	0.5
0.0068	682	7.2	7.5	3.5	5.0	0.5
0.0082	822	7.2	7.5	3.5	5.0	0.5
0.01	103	7.2	7.5	3.5	5.0	0.5
0.01	103	10.5	9.0	4.0	7.5	0.6
0.012	123	7.2	7.5	3.5	5.0	0.5
0.012	123	10.5	9.0	4.0	7.5	0.6
0.015	153	7.2	9.5	4.5	5.0	0.6
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.018	183	7.2	9.5	4.5	5.0	0.6
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.022	223	7.2	9.5	4.5	5.0	0.6
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.027	273	7.2	10.0	5.0	5.0	0.6
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.033	333	7.2	11.0	6.0	5.0	0.6
		10.5	11.0	5.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.039	393	7.2	11.0	6.0	5.0	0.6
		10.5	11.0	5.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.047	473	7.2	11.0	6.0	5.0	0.6
		10.5	11.0	5.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
0.056	563	10.5	12.0	6.0	7.5	0.6
0.056	563	13.0	11.0	5.0	10.0	0.6
0.068	683	10.5	12.0	6.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8
0.082	823	13.0	12.0	6.0	10.0	0.6
0.082	823	17.5	11.0	5.0	15.0	0.8
0.1	104	13.0	12.0	6.0	10.0	0.8
0.1	104	17.5	11.0	5.0	15.0	0.8

(мкф)	Працює Напруга	400Vdc (2G)
	Працює Напруга	250Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.12	124	17.5	11.0	5.0	15.0	0.8
0.15	154	17.5	12.0	6.0	15.0	0.8
0.18	184	17.5	12.0	6.0	15.0	0.8
0.18	184	26.5	15.0	6.0	22.5	0.8
0.22	224	17.5	13.5	7.5	15.0	0.8
0.22	224	26.5	15.0	6.0	22.5	0.8
0.27	274	17.5	13.5	7.5	15.0	0.8
0.27	274	26.5	15.0	6.0	22.5	0.8
0.33	334	17.5	14.5	8.5	15.0	0.8
0.33	334	26.5	15.0	6.0	22.5	0.8
0.39	394	17.5	16.0	10.0	15.0	0.8
0.39	394	26.5	16.0	7.0	22.5	0.8
0.47	474	17.5	16.0	10.0	15.0	0.8
0.47	474	26.5	16.0	7.0	22.5	0.8
0.56	564	17.5	19.0	11.0	15.0	0.8
		26.5	17.0	8.5	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
0.68	684	17.5	19.0	11.0	15.0	0.8
		26.5	17.0	8.5	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
0.82	824	26.5	18.5	10.0	22.5	0.8
0.82	824	32.0	18.0	9.0	27.5	0.8
1	105	26.5	20.0	11.0	22.5	0.8
1	105	32.0	18.0	9.0	27.5	0.8
1.2	125	26.5	22.0	12.0	22.5	0.8
1.2	125	32.0	20.0	11.0	27.5	0.8
1.5	155	26.5	22.0	12.0	22.5	0.8
1.5	155	32.0	20.0	11.0	27.5	0.8
1.8	185	32.0	22.0	13.0	27.5	0.8
2.2	225	32.0	24.5	15.0	27.5	0.8
2.5	255	32.0	28.0	14.0	27.5	0.8
2.7	275	32.0	28.0	14.0	27.5	0.8
3.3	335	32.0	33.0	18.0	27.5	0.8
3.9	395	32.0	33.0	18.0	27.5	0.8
4.7	475	32.0	37.0	22.0	27.5	0.8
4.7	475	42.0	31.5	18.0	37.5	0.8
5.6	565	32.0	37.0	22.0	27.5	0.8

ОЦІНКИ & Розміри (мм) продовжувати

(мкф)	Працює Напруга	630Vdc (2J)
	Працює Напруга	400Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.001	102	7.2	7.5	3.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0012	122	7.2	7.5	3.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0015	152	7.2	7.5	3.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0018	182	7.2	7.5	3.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0022	222	7.2	7.5	3.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0027	272	7.2	7.5	3.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0033	332	7.2	7.5	3.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0039	392	7.2	9.5	4.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0047	472	7.2	9.5	4.5	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0056	562	7.2	10.0	5.0	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0068	682	7.2	10.0	5.0	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.0082	822	7.2	11.0	6.0	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.01	103	7.2	11.0	6.0	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.012	123	7.2	11.0	6.0	5.0	0.5
		10.5	9.0	4.0	7.5	0.6
		13.0	9.0	4.0	10.0	0.6
0.015	153	10.5	11.0	5.0	7.5	0.6
0.015	153	13.0	9.0	4.0	10.0	0.6
0.018	183	10.5	11.0	5.0	7.5	0.6
0.018	183	13.0	9.0	4.0	10.0	0.6
0.022	223	10.5	11.0	5.0	7.5	0.6
0.022	223	13.0	11.0	5.0	10.0	0.6

(мкф)	Працює Напруга	630Vdc (2J)
	Працює Напруга	400Ваканлювати
	Кодування	Ш	H	Т	С	померти
0.027	273	10.5	12.0	6.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8
0.033	333	10.5	12.0	6.0	7.5	0.6
		13.0	11.0	5.0	10.0	0.6
		17.5	11.0	5.0	15.0	0.8
0.039	393	13.0	12.0	6.0	10.0	0.6
0.039	393	17.5	11.0	5.0	15.0	0.8
0.047	473	13.0	12.0	6.0	10.0	0.6
0.047	473	17.5	11.0	5.0	15.0	0.8
0.056	563	17.5	11.0	5.0	15.0	0.8
0.068	683	17.5	12.0	6.0	15.0	0.8
0.082	823	17.5	12.0	6.0	15.0	0.8
0.082	823	26.5	15.0	6.0	22.5	0.8
0.1	104	17.5	13.5	7.5	15.0	0.8
0.1	104	26.5	15.0	6.0	22.5	0.8
0.12	124	17.5	13.5	7.5	15.0	0.8
0.12	124	26.5	15.0	6.0	22.5	0.8
0.15	154	17.5	13.5	7.5	15.0	0.8
0.15	154	26.5	15.0	6.0	22.5	0.8
0.18	184	17.5	14.5	8.5	15.0	0.8
0.18	184	26.5	15.0	6.0	22.5	0.8
0.22	224	17.5	16.0	10.0	15.0	0.8
0.22	224	26.5	16.0	7.0	22.5	0.8
0.27	274	17.5	19.0	11.0	15.0	0.8
0.27	274	26.5	17.0	8.5	22.5	0.8
0.33	334	17.5	19.0	11.0	15.0	0.8
		26.5	17.0	8.5	22.5	0.8
		32.0	18.0	9.0	27.5	0.8
0.39	394	26.5	18.5	10.0	22.5	0.8
0.39	394	32.0	18.0	9.0	27.5	0.8
0.47	474	26.5	18.5	10.0	22.5	0.8
0.47	474	32.0	18.0	9.0	27.5	0.8
0.56	564	26.5	20.0	11.0	22.5	0.8
0.56	564	32.0	20.0	11.0	27.5	0.8
0.68	684	26.5	22.0	12.0	22.5	0.8
0.68	684	32.0	20.0	11.0	27.5	0.8
0.82	824	32.0	20.0	11.0	27.5	0.8
1	105	32.0	22.0	13.0	27.5	0.8
1.2	125	32.0	24.5	15.0	27.5	0.8
1.5	155	32.0	28.0	14.0	27.5	0.8
1.8	185	32.0	33.0	18.0	27.5	0.8
2.2	225	32.0	33.0	18.0	27.5	0.8
2.7	275	32.0	37.0	22.0	27.5	0.8
3.3	335	32.0	37.0	22.0	27.5	0.8

ОЦІНКИ & Розміри (мм) продовжувати

(мкф)	Працює Напруга	1000VDC(3A)					1600Vdc (3C)					2000Vdc (3Р.)
	Працює Напруга	600Ваканлювати					650Ваканлювати					700Ваканлювати
	Кодування	Ш	H	Т	С	померти	Ш	H	Т	С	померти	Ш	H	Т	С	померти
0.00056	561						17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.00068	681						17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.00082	821						17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.001	102	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0012	122	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0015	152	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0018	182	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0022	222	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0022	222	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0027	272	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0027	272	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0033	332	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0033	332	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0039	392	13.0	9.0	4.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0039	392	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0047	472	13.0	11.0	5.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0047	472	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8
0.0056	562	13.0	11.0	5.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	12.0	6.0	15.0	0.8
0.0056	562	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8	17.5	12.0	6.0	15.0	0.8
0.0068	682	13.0	11.0	5.0	10.0	0.6	17.5	11.0	5.0	15.0	0.8	17.5	12.0	6.0	15.0	0.8
0.0068	682	17.5	11.0	5.0	15.0	0.8	17.5	11.0	5.0	15.0	0.8	26.5	15.0	6.0	22.5	0.8
0.0082	822	13.0	12.0	6.0	10.0	0.6	17.5	12.0	6.0	15.0	0.8	17.5	13.5	7.5	15.0	0.8
0.0082	822	17.5	11.0	5.0	15.0	0.8	17.5	12.0	6.0	15.0	0.8	26.5	15.0	6.0	22.5	0.8
0.01	103	13.0	12.0	6.0	10.0	0.6	17.5	12.0	6.0	15.0	0.8	17.5	13.5	7.5	15.0	0.8
0.01	103	17.5	11.0	5.0	15.0	0.8	17.5	12.0	6.0	15.0	0.8	26.5	15.0	6.0	22.5	0.8
0.012	123	17.5	11.0	5.0	15.0	0.8	17.5	12.0	6.0	15.0	0.8	17.5	14.5	8.5	15.0	0.8
0.012	123	17.5	11.0	5.0	15.0	0.8	17.5	12.0	6.0	15.0	0.8	26.5	15.0	6.0	22.5	0.8
0.015	153	17.5	12.0	6.0	15.0	0.8	17.5	13.5	7.5	15.0	0.8	17.5	14.5	8.5	15.0	0.8
0.015	153	17.5	12.0	6.0	15.0	0.8	26.5	15.0	6.0	22.5	0.8	26.5	15.0	6.0	22.5	0.8
0.018	183	17.5	12.0	6.0	15.0	0.8	17.5	13.5	7.5	15.0	0.8	17.5	16.0	10.0	15.0	0.8
0.018	183	26.5	15.0	6.0	22.5	0.8	26.5	15.0	6.0	22.5	0.8	26.5	16.0	7.0	22.5	0.8
0.022	223	17.5	13.5	7.5	15.0	0.8	17.5	14.5	8.5	15.0	0.8	17.5	19.0	11.0	15.0	0.8
0.022	223	26.5	15.0	6.0	22.5	0.8	26.5	15.0	6.0	22.5	0.8	26.5	17.0	8.5	22.5	0.8
0.027	273	17.5	13.5	7.5	15.0	0.8	17.5	16.0	10.0	15.0	0.8	26.5	17.0	8.5	22.5	0.8
0.027	273	26.5	15.0	6.0	22.5	0.8	26.5	16.0	7.0	22.5	0.8	26.5	17.0	8.5	22.5	0.8
0.033	333	17.5	14.5	8.5	15.0	0.8	17.5	16.0	10.0	15.0	0.8	26.5	18.5	10.0	22.5	0.8
0.033	333	26.5	15.0	6.0	22.5	0.8	26.5	16.0	7.0	22.5	0.8	26.5	18.5	10.0	22.5	0.8
0.039	393	17.5	16.0	10.0	15.0	0.8	17.5	19.0	11.0	15.0	0.8	26.5	18.5	10.0	22.5	0.8
0.039	393	26.5	15.0	6.0	22.5	0.8	26.5	17.0	8.5	22.5	0.8	26.5	18.5	10.0	22.5	0.8
0.047	473	17.5	16.0	10.0	15.0	0.8	17.5	19.0	11.0	15.0	0.8	26.5	22.0	12.0	22.5	0.8
0.047	473	26.5	16.0	7.0	22.5	0.8	26.5	18.5	10.0	22.5	0.8	26.5	22.0	12.0	22.5	0.8
0.056	563	17.5	19.0	11.0	15.0	0.8	26.5	18.5	10.0	22.5	0.8	26.5	22.0	12.0	22.5	0.8
0.056	563	26.5	16.0	7.0	22.5	0.8	26.5	18.5	10.0	22.5	0.8
0.068	683	17.5	19.0	11.0	15.0	0.8	26.5	22.0	12.0	22.5	0.8
0.068	683	26.5	17.0	8.5	22.5	0.8	26.5	22.0	12.0	22.5	0.8
0.082	823	226.5	17.0	8.5	22.5	0.8	26.5	22.0	12.0	22.5	0.8
0.1	104	26.5	18.5	10.0	22.5	0.8	26.5	22.0	12.0	22.5	0.8
0.12	124	26.5	22.0	12.0	22.5	0.8
0.15	154	26.5	22.0	12.0	22.5	0.8

Vrms проти. Частота, типове значення

РАДІАЛЬНА СТРІЧКА

Специфікація

Опис	лист			Розмір (мм)
Опис	лист	RT1	RT2	RT3	RT4	Тол.
Діаметр свинцевого дроту	d	0.5 / 0.6	0.5 / 0.6	0.6	0.6 / 0.8	± 0.05
Крок стрічки	С	12.7	12.7	12.7	25.4	± 1
Крок живильного отвору	PO	12.7	12.7	12.7	12.7	± 0.2
Центрування провідного дроту	P1	3.85	2.6 / 3.75	7.7	5.2	± 0.7
Центрування тіла	P2	6.35	6.35	12.7	12.7	± 1.3
Відстань між проводами (крок)	F	5	7.5	10	15	+ 0.6; -0.1
Вирівнювання компонентів	Δh	0	0	0	0	± 2
Висота компонента від центру стрічки	H	18.5	18.5	18.5	18.5	± 0.5
Ширина несучої стрічки	Ш	18	18	18	18	+ 1; -0.5
Утримуйте n Ширина стрічки	WO	6	6	9	10	Хв
Позиція отвору	W1	9	9	9	9	± 0.5
Утримуйте n положення стрічки	W2	3	3	3	3	Максимум
Діаметр живильного отвору	робити	4	4	4	4	± 0.2
Товщина стрічки	t	0.5	0.5	0.5	0.5	± 0.2
малюнок	фіг	1 або 2	1.2 або 3	4	4

Зауваження: *Допуск накопиченого кроку менше 1 мм за сумою 20 висоти.

*Безперервний порожній компонент менше ніж 3 послідовні частини.

*Всього порожньо на один барабан менше ніж 1%.

ОВНС СТАНДАРТ RS-296-D ОСЬОВИЙ СТРІЧКА & КОТУШКА

Специфікація

Діаметр тіла	Довжина тіла	Кількість На котушку	Запчастини Інтервал ±0,5м м (A)	Стрічка Інтервал ±1,5м м (Б)	Альтанка Де e (C)	Діаметр котушки (Р.)	Хаб Відступ (Е)	Діаметр сердечника (F)
< 5мм (0.197″)	< 16.5мм(0.65″) 16.51 – 28.45мм (0.651 – 1.12″) 28.46 – 37.00мм (1.121 – 1.45″)	4000	5мм(0.2″)	52.44мм(2.062″)	13.9мм до 38,1 мм 0.054″ до 1.5 “	76.2мм до 355,6 мм 3.0″ до 14.0 “	28.6мм до 78,0 мм 1.126″ до 3.071″	34.5мм до 92,0 мм 1.374″ до 3.626″
		4000	5мм(0.2″)	63.5мм (2.5″)
		4000	5мм(0.2″)	73.0мм (2.874″)
5.01 – 10мм(0.197 – 0.394″)	< 16.5мм(0.65″) 16.51 – 28.45мм (0.651 – 1.12″) 28.46 – 37.00мм (1.121 – 1.45″)	2000	10мм(0.4″)	52.44мм(2.062″)
		2000	10мм(0.4″)	63.5мм (2.5″)
		2000	10мм(0.4″)	73.0мм (2.874″)
10.01 – 15мм (0.394 – 0.591″)	< 16.5мм(0.65″) 16.51 – 28.45мм (0.651 – 1.12″) 28.46 – 37.00мм (1.121 – 1.45″)	1000	15мм(0.6″)	52.44мм(2.062″)
		1000	15мм(0.6″)	63.5мм (2.5″)
		1000	15мм(0.6″)	73.0мм (2.874″)

УПАКОВКА

Упаковка Тип	котушка Упаковка			Ящик для патронів Упаковка
Розміри одиниці: мм	A	14 ~ 30		A	50 +5 -2
	Б	80 хв
	Р.	370 максимум		Б	260+2
	W1	45 +5 -2
				C	330+2
	W2	55максимум
Упаковка Кількість на котушку/коробку	C< 0.022 1,500шт		C>0.022 1,000шт	C< 0.047 1,500шт		C> 0.047 1,000шт

Вступ
Серія CDBD розроблена спеціально для корекції коефіцієнта потужності (PFC) програми. Плівка була обрана та металізована спеціально для вимог PFC

Металізований конденсатор поліпропіленової плівки | Коробка Низька втрата| CDBD

Металізований конденсатор поліпропіленової плівки | Коробка Низька втрата| CDBD

Особливості

Особливості

Приклад номер частини

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Рекомендації щодо пайки хвилею

ОЦІНКИ & Розміри (мм)

ОЦІНКИ & Розміри (мм) продовжувати

ОЦІНКИ & Розміри (мм) продовжувати

ОЦІНКИ & Розміри (мм) продовжувати

Vrms проти. Частота, типове значення

РАДІАЛЬНА СТРІЧКА

Специфікація

Зауваження: *Допуск накопиченого кроку менше 1 мм за сумою 20 висоти.

ОВНС СТАНДАРТ RS-296-D ОСЬОВИЙ СТРІЧКА & КОТУШКА

Специфікація

УПАКОВКА

Пов’язані повідомлення
