Низькі електролітичні конденсатори ESR ▏160 ~ 450V ▏CACB

Особливості
105℃, 2000 ~ 3000 Години впевнені
Низький ЕОР, підходить для імпульсних джерел живлення, ДБЖ
Для використання баласту, 3000 ~ 5000 Години впевнені
Менший розмір з великими допустимими пульсаціями струму

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏160450V-▏CACB.pdf (3537 завантаження )

Специфікація

Предмети	Виконання
Діапазон робочої температури	-40°C ~ +105 °C
Номінальний діапазон напруги	160 ~ 450 В
Толерантність до ємності	± 20% (на 120 Гц,20° C)
Струм витоку (при 20 ° C)	час			після 5 хвилини
	Струм витоку			CV<1000 I=0,03CV(Ма)					CV>1000 I=0,02CV(Ма)
	Де, C = номінальна ємність у мФ. V = номінальна робоча напруга постійного струму
Коефіцієнт розсіювання (Tan d при 120 Гц, 20° C)	Номінальна напруга		160		200		250	350			400			450
	Tan d(максимум)		0.20		0.20		0.20	0.24			0.24			0.24
	Коли ємність перевищує 1000 мФ, 0.02 слід додавати кожні збільшення на 1000 мФ.
Низькотемпературні характеристики (на 120 Гц)	Коефіцієнт імпедансу не повинен перевищувати значень, наведених у таблиці нижче.
	Номінальна напруга							160		200		250	350		400		45 0
	Коефіцієнт імпедансу	Z(-25° C)/Z(+20° C)						3		3		3	3		5		6
		Z(-40° C)/Z(+20° C)						4		4		4	4		6
Тест на завантаження життєвого тесту	Час тестування				2000 годин для fD <10 мм 3000 годин для fD > 13 мм
	Зміна ємності				В межах ± 20% від початкового значення
	Коефіцієнт розсіювання				Менше 200% зазначене значення
	Струм витоку				В межах зазначеного значення
	*Наведені вище специфікації повинні бути задоволені, коли конденсатори відновлюються до 20 °C після номінальної напруги, застосованої для 2000/3000 годин при 105°C
Тест на термін зберігання	Час тестування				1000 HRS
	Зміна ємності				В межах ± 20% від початкового значення
	Коефіцієнт розсіювання				Менше 200% зазначене значення
	Струм витоку				Менше 500% зазначене значення
	*Наведені вище специфікації повинні бути задоволені, коли конденсатори відновлюються до 20 °C після їх витримки протягом 1000 годин при 105°C без напруги.
Струм пульсації & Множники частоти	частота(Гц) Шапка(MF)		60 (50)			120		500			1K			10K		100K
	Менше 33 років		0.40			0.55		0.65			0.80			0.90		1.00
	33 до 330		0.60			0.70		0.80			0.90			0.95		1.00
	390 до 1000		0.65			0.80		0.85			0.98			1.00		1.00
	1200 вище		0.80			0.90		0.95			0.98			1.00		1.00
Струм пульсації & Температурні множники	Температура(° C)			65		70		85			95			105
	Множник			1.8		1.65		1.5			1.25			1.00
Стандарти	Задовольняє характеристику W JIS C 5141

Приклад номер частини

CACB 100 М 2G BK 100 200

РОЗМІРИ І ДОПУСТИМИЙ ПУЛЬСАЦІЙНИЙ СТРУМ

Розмір: D×L(мм) Струм пульсації: мА/середньоквадратичне значення при 100K Гц 105°C

VDC MF	Кодування	fD x L	160V (2C) Імпеданс 20℃	пульсація 120Гц	поточний 100Кхц	fD x L	200V (2Р.) Імпеданс 20℃	пульсація 120Гц	поточний 100Кхц	fD x L	250V (2Е) Імпеданс 20℃	пульсація 120Гц	поточний 100Кхц
0.47	R47	6.3 X 11	14.5	9	35	6.3 X 11	14.50	9	35	6.3 X 11	14.50	8	30
1.0	010	6.3 X 11	8.5	13	50	6.3 X 11	8.50	13	50	6.3 X 11	8.50	13	50
2.2	2R2	6.3 X 11	5.5	23	90	6.3 X 11	5.50	19	75	8 X 11.5	5.00	21	85
3.3	3R3	8 X 11.5	4.3	28	110	8 X 11.5	4.30	33	130	10 X 12.5	4.20	30	120
4.7	4R7	8 X 11.5	3.1	33	130	10 X 12.5	3.10	39	155	10 X 16	3.50	41	165
10	100	10 X 16	1.55	63	250	10 X 16	1.55	63	250	10 X 20	3.18	50	200
22	220	10 X 16	1.47	75	300	10 X 20	1.47	75	300	13 X 20	1.74	85	340
33	330	10 X 20	1.15	90	360	13 X 20	1.15	90	360	13 X 25	1.35	115	460
47	470	13 X 25	0.92	125	500	13 X 20	0.92	125	500	13 X 25	1.08	138	550
68	680	13 X 25	0.71	165	660	13 X 25	0.71	165	660	16 X 25	0.84	183	730
100	101	13 X 25	0.59	213	850	16 X 25	0.59	213	850	16 X 31.5	0.70	248	990
150	151	16 X 25	0.41	303	1,200	16 X 31.5	0.41	303	1,210	18 X 31.5	0.49	325	1,300
220	221	16 X 31.5	0.31	368	1,470	18 X 35.5	0.31	408	1,630	18 X 40	0.36	433	1,730
VDC MF 0.47	Код R47	fD x L 8 X 11.5	350V (2V) Імпеданс 20 ℃ 3.50	пульсація 120Гц 18	поточний 100Кхц 70	fD x L	400V (2G) Імпеданс 20 ℃	пульсація 120Гц	поточний 100Кхц	fD x L	450V (2Ш) Імпеданс 20 ℃	пульсація 120Гц	поточний 100Кхц
1.0	010	10 X 12.5	4.20	30	85	10 X 12.5	4.20	21	85	10 X 12.5	8.80	18	70
2.2	2R2	10 X 16	3.50	49	140	10 X 16	3.50	35	140	10 X 16	6.90	25	100
3.3	3R3	10 X 16	3.50	49	140	10 X 20	2.94	46	183	10 X 20	4.47	31	125
4.7	4R7	10 X 20	2.94	63	180	10 X 20	2.94	46	183	13 X 20	3.77	43	173
10	100	10 X 20	2.94	45	180	10 X 20	2.94	46	183	13 X 25	2.95	69	277
22	220	12.5 X 20	1.60	78	310	13 X 25	1.60	79	314	16 X 25	1.61	128	510
33	330	13 X 25	1.25	105	420	13 X 25	1.25	106	422	16 X 31.5	1.25	155	620
47	470	16 X 25	1.00	140	560	16 X 31.5	1.00	140	560	18 X 31.5	1.01	198	790
68	680	16 X 31.5	0.78	188	750	16 X 31.5	0.75	188	750	18 X 35.5	0.78	248	990
100	101	16 X 31.5	0.65	253	1,010	18 X 31.5	0.65	253	1,010

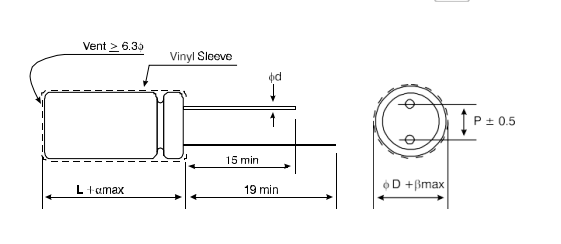

ВІДМІНЬ ТА ДІАМЕТРА ВІДВОДІВ

Р.	5	6.3	8	10	12	16	18
С	2.0	2.5	3.5	5.0	5.0	7.5	7.5
d	0.5		0.6			0.8
a	1.0			1.5
б	0.5

Особливості
◆ 105 ℃, 2000 ~ 3000 Години впевнені
◆ Низька ШОЕ, підходить для імпульсних джерел живлення, ДБЖ
◆ Для використання баласту, 3000 ~ 5000 Години впевнені
◆ Менший розмір із великим допустимим струмом пульсацій

◆ Відповідає Rohs
