Загальний конденсатор Porpuse Metallized | Качан
Серія CDAB виготовлена з металізованого діелектрика з поліефірної плівки, мідно-свинцевий і порошкове покриття з епоксидної смоли. Вони підходять для блокування, з'єднання, об'єднання, фільтрування, обхідний контур синхронізації та ідеально підходить для використання в телекомунікаційному обладнанні, обладнання для обробки даних, промисловий інструмент, системи автоматичного керування та інше загальне електронне обладнання.
Особливості
◆Діапазон температур: -40~115 ℃
◆ Діапазон ємності: 0.01~10 мкФ
◆ Допустима ємність: 5% 10% 20%
◆ Номінальна напруга 100 В постійного струму ~ 630 В постійного струму
Приклад номер частини
ТОЛЕРАНТНІСТЬ
| Кодування | Толерантність |
| J | + 5% |
| K | + 10% |
| М | + 20% |
КОД ЄМНОСТІ
| F | 0.01 | 0.047 | 0.1 | 0.47 | 1.0 | 4.7 | 10 |
| PF | 10000 | 47000 | 100000 | 470000 | – | – | – |
| Кодування | 103 | 473 | 104 | 474 | 105 | 475 | 106 |
НОМІНАЛЬНА НАПРУГА
| WV | 100 | 250 | 400 | 630 |
| Кодування | 2A | 2Е | 2G | 2J |
ПРИКЛАДИ СТИЛЮ ВЕДУЧОГО
УПАКОВКА
| Мет | оd | Маса | Боєприпаси | котушка |
| Кодування | Б | A | Р | |
КОД СТРІЧКИ (Відстань між проводами на стрічці, якщо скотч)
| Інтервал | 5.0мм | 7.5мм | 10мм | 15мм |
| Упаковка | А чи Р | А чи Р | A | A |
| Кодування | RT1 | RT2 | RT3 | RT4 |
РАДІАЛЬНИЙ КОНТРОЛ
* Відвідний простір — це прямий вихідний несформований початковий відвідний простір
| мм | 5.0 | 7.5 | 10 | 15 | 22.5 | 27.5 |
| Кодування | 050 | 075 | 100 | 150 | 225 | 275 |
ДОВЖИНА ВІДВОДУ ВІД ПЛОЩИНИ СИДІННЯ
(Bulk Pack і є + 1мм коли < 10мм, інакше є номінальним)
| мм | 5 | 10 | 15 | 20 | 25 |
| Кодування | 050 | 100 | 150 | 200 | 250 |
СТИЛЬ КЕРІВНИЦТВА
| Кодування | Стиль |
| S | Прямий |
| K | Перелом (Вийти) |
| F | Формуляр** |
| Я | Форма в** |
** Для масової упаковки з формованими виводами, додати додатковий 3 цифровий код інтервалу між проводами в кінці номера деталі.
МАКСИМАЛЬНІ РОЗМІРИ (мм)
| Ш . V. | 1 0 0 V Р. C ( 2 A ) | 2 5 0 V Р. C ( 2 Е ) | 4 0 0 V Р. C ( 2 G ) / 4 5 0 V Р. C ( 2 Ш ) | 6 3 0 V Р. C ( 2 J ) | |||||||||||||||||
| м F | код | Ш | H | Т | С | d F | Ш | H | Т | С | d F | Ш | H | Т | С | d F | Ш | H | Т | С | d F |
| 0 .0 1 | 1 0 3 | 13 .0 | 8 .0 | 5.0 | 10 .0 | 0 .6 | |||||||||||||||
| 0 .0 1 2 | 1 2 3 | 13 .0 | 8 .5 | 5.0 | 10 .0 | 0 .6 | |||||||||||||||
| 0 .0 1 5 | 1 5 3 | 10 .5 | 8.0 | 4 .5 | 7.5 | 0 .6 | 13 .0 | 9 .5 | 5.5 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 1 8 | 1 8 3 | 10 .5 | 8.5 | 5 .0 | 7.5 | 0 .6 | 13 .0 | 11 .0 | 5.5 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 2 2 | 2 2 3 | 10 .5 | 8.5 | 5 .0 | 7.5 | 0 .6 | 13 .0 | 11 .5 | 6.0 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 2 7 | 2 7 3 | 10 .5 | 9.0 | 5 .5 | 7.5 | 0 .6 | 13 .0 | 12 .0 | 6.5 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 3 3 | 3 3 3 | 10 .5 | 9.5 | 6 .0 | 7.5 | 0 .6 | 13 .0 | 12 .5 | 7.0 | 10 .0 | 0 .6 | ||||||||||
| 0 .0 3 9 | 3 9 3 | 10 .5 | 8 .0 | 4 .0 | 7 .5 | 0 .6 | 13 .0 | 8.5 | 4 .5 | 10 .0 | 0 .6 | 13 .0 | 14 .0 | 7.0 | 10 .0 | 0 .6 | |||||
| 0 .0 4 7 | 4 7 3 | 10 .5 | 8 .0 | 4 .5 | 7 .5 | 0 .6 | 9.5 | 7.5 | 4 .0 | 7.5 | 0 .6 | 13 .0 | 9 .0 | 5 .5 | 10 .0 | 0 .6 | |||||
| 13 .0 | 9.0 | 5 .0 | 10 .0 | 0 .6 | |||||||||||||||||
| 0 .0 5 6 | 5 6 3 | 10 .5 | 8 .5 | 5 .0 | 7 .5 | 0 .6 | 13 .0 | 9.5 | 5 .5 | 10 .0 | 0 .6 | 18 .5 | 11 .0 | 5.5 | 15 .0 | 0 .8 | |||||
| 0 .0 6 8 | 6 8 3 | 10 .5 | 8 .5 | 5 .0 | 7 .5 | 0 .6 | 13 .0 | 11 .0 | 5 .5 | 10 .0 | 0 .6 | 18 .5 | 11 .5 | 6.0 | 15 .0 | 0 .8 | |||||
| 0 .0 8 2 | 8 2 3 | 10 .5 | 9 .5 | 5 .5 | 7 .5 | 0 .6 | 13 .0 | 11 .5 | 5 .5 | 10 .0 | 0 .6 | 18 .5 | 12 .0 | 6.5 | 15 .0 | 0 .8 | |||||
| 0 .1 | 1 0 4 | 10 .5 | 7 .5 | 4.0 | 7 .5 | 0 .6 | 10 .5 | 10 .0 | 6 .0 | 7 .5 | 0 .6 | 12 .0 | 9.0 | 5 .0 | 10 .0 | 0 .6 | 18 .5 | 12 .0 | 6.0 | 15 .0 | 0 .8 |
| 0 .1 2 | 1 2 4 | 10 .5 | 7 .5 | 4.0 | 7 .5 | 0 .6 | 10 .5 | 10 .5 | 6 .5 | 7 .5 | 0 .6 | 18 .5 | 10 .5 | 5 .0 | 15 .0 | 0 .8 | 18 .5 | 14 .5 | 7.0 | 15 .0 | 0 .8 |
| 0 .1 5 | 1 5 4 | 10 .5 | 8 .0 | 4.5 | 7 .5 | 0 .6 | 10 .5 | 11 .0 | 7 .0 | 7 .5 | 0 .6 | 18 .5 | 11 .5 | 5 .5 | 15 .0 | 0 .8 | 18 .5 | 15 .5 | 8.0 | 15 .0 | 0 .8 |
| 0 .1 8 | 1 8 4 | 10 .5 | 8 .5 | 5.0 | 7 .5 | 0 .6 | 13 .0 | 9 .0 | 4 .5 | 10 .0 | 0 .6 | 18 .5 | 12 .0 | 6 .0 | 15 .0 | 0 .8 | 18 .5 | 16 .0 | 8.5 | 15 .0 | 0 .8 |
| 0 .2 2 | 2 2 4 | 10 .5 | 8 .5 | 5 .0 | 7 .5 | 0 .6 | 10 .3 | 11 .0 | 6 .1 | 7 .5 | 0 .6 | 11 .3 | 4.3 | 7 .0 | 10 .0 | 0 .8 | 11 .3 | 11 .3 | 7.0 | 10 .0 | 0 .6 |
| 13 .0 | 11 .0 | 5 .0 | 10 .0 | 0 .6 | 18 .5 | 13 .5 | 6 .0 | 15 .0 | 0 .8 | 18 .5 | 16 .5 | 9.0 | 15 .0 | 0 .8 | |||||||
| 0 .2 7 | 2 7 4 | 10 .5 | 9 .5 | 5.5 | 7 .5 | 0 .6 | 13 .0 | 11 .5 | 6 .0 | 10 .0 | 0 .6 | 18 .5 | 14 .0 | 7 .0 | 15 .0 | 0 .8 | 26 .5 | 16 .5 | 7.5 | 22 .5 | 0 .8 |
| 0 .3 3 | 3 3 4 | 10 .5 | 10 .0 | 6 .0 | 7 .5 | 0 .6 | 12 .0 | 12 .0 | 6 .5 | 7 .5 | 0 .6 | 12 .0 | 12 .0 | 7 .5 | 10 .0 | 0 .6 | 26 .5 | 17 .0 | 8 .5 | 22 .5 | 0 .8 |
| 13 .0 | 12 .0 | 6 .5 | 10 .0 | 0 .6 | 18 .5 | 15 .0 | 7 .5 | 15 .0 | 0 .8 | ||||||||||||
| 0 .3 9 | 3 9 4 | 10 .5 | 10 .5 | 6.0 | 7 .5 | 0 .6 | 18 .0 | 9 .0 | 5 .0 | 15 .0 | 0 .6 | 18 .5 | 15 .5 | 8 .5 | 15 .0 | 0 .8 | 26 .5 | 17 .0 | 9.0 | 22 .5 | 0 .8 |
| 0 .4 7 | 4 7 4 | 10 .5 | 12 .0 | 6.0 | 7 .5 | 0 .6 | 18 .5 | 13 .0 | 5 .5 | 15 .0 | 0 .8 | 18 .5 | 17 .5 | 8 .5 | 15 .0 | 0 .8 | 26 .5 | 18 .0 | 10 .0 | 22 .5 | 0 .8 |
| 0 .5 6 | 5 6 4 | 13 .0 | 11 .0 | 5.5 | 10 .0 | 0 .6 | 18 .5 | 13 .0 | 6 .0 | 15 .0 | 0 .8 | 26 .0 | 16 .0 | 7 .5 | 22 .5 | 0 .8 | 26 .5 | 18 .0 | 11 .0 | 22 .5 | 0 .8 |
| 0 .6 8 | 6 8 4 | 13 .0 | 11 .5 | 6.0 | 10 .0 | 0 .6 | 18 .5 | 13 .5 | 6 .0 | 15 .0 | 0 .8 | 26 .0 | 17 .0 | 8 .0 | 22 .5 | 0 .8 | 26 .0 | 21 .5 | 12 .5 | 22 .5 | 0 .8 |
| 0 .8 2 | 8 2 4 | 13 .0 | 13 .0 | 6.0 | 10 .0 | 0 .6 | 18 .5 | 14 .0 | 7 .0 | 15 .0 | 0 .8 | 26 .0 | 17 .5 | 9 .0 | 22 .5 | 0 .8 | 31 .0 | 21 .0 | 12 .0 | 27 .5 | 0 .8 |
| 1 | 1 0 5 | 13 .0 | 14 .0 | 6.5 | 10 .0 | 0 .6 | 18 .5 | 15 .0 | 8 .5 | 15 .0 | 0 .8 | 26 .0 | 18 .5 | 1 0 .0 | 22 .5 | 0 .8 | 31 .0 | 22 .0 | 13 .5 | 27 .5 | 0 .8 |
| 1 .2 | 1 2 5 | 18 .5 | 12 .5 | 5.5 | 15 .0 | 0 .8 | 18 .5 | 15 .5 | 8 .5 | 15 .0 | 0 .8 | 26 .0 | 20 .0 | 1 1 .0 | 22 .5 | 0 .8 | 31 .0 | 23 .5 | 15 .0 | 27 .5 | 0 .8 |
| 1 .5 | 1 5 5 | 18 .5 | 13 .5 | 6.0 | 15 .0 | 0 .8 | 18 .5 | 16 .5 | 9 .5 | 15 .0 | 0 .8 | 31 .0 | 19 .5 | 1 1 .0 | 27 .5 | 0 .8 | 31 .0 | 26 .5 | 16 .0 | 27 .5 | 0 .8 |
| 1 .8 | 1 8 5 | 18 .5 | 14 .0 | 6.5 | 15 .0 | 0 .8 | 26 .0 | 16 .0 | 7 .5 | 22 .5 | 0 .8 | 31 .0 | 21 .0 | 1 2 .0 | 27 .5 | 0 .8 | 31 .0 | 28 .0 | 18 .0 | 27 .5 | 0 .8 |
| 2 .2 | 2 2 5 | 18 .5 | 15 .0 | 7.0 | 15 .0 | 0 .8 | 26 .0 | 17 .0 | 8 .5 | 22 .5 | 0 .8 | 31 .0 | 23 .5 | 1 3 .0 | 27 .5 | 0 .8 | 31 .0 | 30 .5 | 20 .0 | 27 .5 | 0 .8 |
| 2 .7 | 2 7 5 | 18 .5 | 16 .0 | 7.5 | 15 .0 | 0 .8 | 26 .0 | 18 .0 | 9 .5 | 22 .5 | 0 .8 | ||||||||||
| 3 .3 | 3 3 5 | 18 .5 | 16 .5 | 8.5 | 15 .0 | 0 .8 | 26 .0 | 19 .0 | 10 .5 | 22 .5 | 0 .8 | ||||||||||
| 3 .9 | 3 9 5 | 26 .0 | 16 .0 | 7.0 | 22 .5 | 0 .8 | 26 .0 | 21 .5 | 10 .5 | 22 .5 | 0 .8 | ||||||||||
| 4 .7 | 4 7 5 | 26 .0 | 17 .0 | 7.5 | 22 .5 | 0 .8 | 26 .0 | 22 .0 | 12 .0 | 22 .5 | 0 .8 | ||||||||||
| 5 .6 | 5 6 5 | 26 .0 | 17 .5 | 8.0 | 22 .5 | 0 .8 | 31 .0 | 22 .0 | 12 .0 | 27 .5 | 0 .8 | ||||||||||
| 6 .8 | 6 8 5 | 26 .0 | 18 .5 | 9.0 | 22 .5 | 0 .8 | 31 .0 | 23 .5 | 13 .0 | 27 .5 | 0 .8 | ||||||||||
| 8 .2 | 8 2 5 | 26 .0 | 20 .0 | 10 .0 | 22 .5 | 0 .8 | 31 .0 | 25 .0 | 14 .5 | 27 .5 | 0 .8 | ||||||||||
| 1 0 | 1 0 6 | 26 .0 | 21 .0 | 11 .5 | 22 .5 | 0 .8 | 31 .0 | 26 .5 | 16 .5 | 27 .5 | 0 .8 | ||||||||||

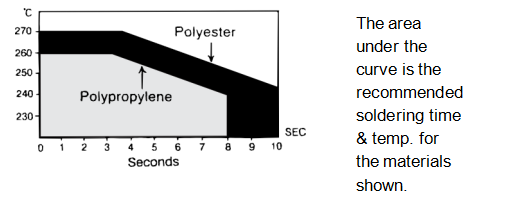

ПАЯННЯ
КОДОВА ДІАГРАМА РАДІАЛЬНОЇ СТРІЧКИ
Специфікація
| Опис |
лист |
Розмір (мм) | |||
| RT2 | RT3 | RT4 | Тол. | ||
| Діаметр свинцевого дроту | d | 0.5 / 0.6 | 0.6 | 0.6 / 0.8 | + 0.05 |
| Крок стрічки | С | 12.7 | 12.7 | 25.4 | + 1 |
| Крок живильного отвору | PO | 12.7 | 12.7 | 12.7 | + 0.2 |
| Центрування провідного дроту | P1 | 2.6 / 3.75 | 7.7 | 5.2 | + 0.7 |
| Центрування тіла | P2 | 6.35 | 12.7 | 12.7 | + 1.3 |
| Відстань між проводами (крок) | F | 7.5 | 10 | 15 | + 0.6; -0.1 |
| Вирівнювання компонентів | Δh | 0 | 0 | 0 | + 2 |
| Висота компонента від центру стрічки | H | 18.5 | 18.5 | 18.5 | + 0.5 |
| Ширина несучої стрічки | Ш | 18 | 18 | 18 | + 1; -0.5 |
| Утримуйте ширину стрічки | WO | 6 | 9 | 10 | Хв |
| Позиція отвору | W1 | 9 | 9 | 9 | + 0.5 |
| Утримуйте позицію стрічки | W2 | 3 | 3 | 3 | Максимум |
| Діаметр живильного отвору | робити | 4 | 4 | 4 | + 0.2 |
| Товщина стрічки | t | 0.5 | 0.5 | 0.5 | + 0.2 |
| малюнок | фіг | 1.2 або 3 | 4 | 4 | |
Зауваження: *Допуск накопиченого кроку менше 1 мм за сумою 20 висоти.
*Безперервний порожній компонент менше ніж 3 послідовні частини.
*Всього порожньо на один барабан менше ніж 1%.
Вступ
Серія CDAB виготовлена з металізованого діелектрика з поліефірної плівки, мідно-свинцевий і порошкове покриття з епоксидної смоли. Вони підходять для блокування, з'єднання, об'єднання, фільтрування, обхідний контур синхронізації та ідеально підходить для використання в телекомунікаційному обладнанні, обладнання для обробки даних, промисловий інструмент, системи автоматичного керування та інше загальне електронне обладнання.
