Алюмінієві електролітичні конденсатори SMD ▏Bi Polar ▏CALA
Особливості
85° C, 2000 Години впевнені.
5.5мм висоти
Bipolar capacitor, replaces RVB Series
ROHS сумісна
85° C, 2000 Години впевнені.
5.5мм висоти
Bipolar capacitor, replaces RVB Series
ROHS сумісна
Специфікація
| Предмет | Виконання | |||||||||||||
| Температура експлуатації. Діапазон | -40° C ~ + 85° C | |||||||||||||
| Толерантність до ємності | ± 20% (120Гц, 20° C) | |||||||||||||
| Струм витоку (на 20 • c) | I = 0,01cv або 3 м А (залежно від того, що більше) після 2 minutes Where C=rated capacitance in μF . Voltage=rated DC working voltage in V. | |||||||||||||
|
Коефіцієнт дисипації Tanδ при 120 Гц,20° C |
Номінальна напруга | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Тан (максимум) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Низька температура Характеристики (на 120 Гц) |
Номінальна напруга | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Коефіцієнт імпедансу |
Z(-25° C) /Z(+20° C) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Тест життя |
Час тестування |
Завантажити термін експлуатації | Термін зберігання | |||||||||||
| 2000 HRS | 1000 HRS | |||||||||||||
|
Зміна ємності |
В межах ± 20% від початкового значення |
В межах ± 20% Початкове значення |
||||||||||||
| Коефіцієнт розсіювання | Менше 200% зазначене значення | Менше 200% зазначене значення | ||||||||||||
| Струм витоку | В межах зазначеного значення | В межах зазначеного значення | ||||||||||||
| Умови тестування | 20° C (Після номінальної напруги, застосованої для 2000 години в
85° C |
20° C (Після зберігання для 1000 годин при 85°C
без напруги) |
||||||||||||
|
Струм пульсації & Частота мультиплікаторів |
VDC(V) Freq. (Гц) | 50 | 120 | 1K | 10K вгору | Пульсаційний струм &
Температурні множники |
Температура (° C) | Під 70 | 85 | |||||
| Під 16 | 0.80 | 1.00 | 1.15 | 1.25 | Множник | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Стандарти | Jis c 5101-1,-18 | |||||||||||||
Вимір & Допустимий Пульсація Поточний
Пульсація струму MA/RMS при 120 Гц, 85° C
| VDC
мкф Вміст |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1Е) | 35V (1V) | 50V (1H) | |||||||
| φD x L | Ма | φD x L | Ма | φD x L | Ма | φD x L | Ма | φD x L | Ма | φD x L | Ма | ||
| 0.1 | 0R1 | 4 X 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 X 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 X 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 X 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 X 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 X 5.3 | 10 | 5 X 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 X 5.3 | 13 | 5 X 5.3 | 17 | 5 X 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 X 5.3 | 14 | 5 X 5.3 | 20 | 5 X 5.3 | 21 | 6.3 X 5.3 | 24 | ||||
| 10 | 100 | 4 X 5.3 | 18 | 5 X 5.3 | 26 | 6.3 X 5.3 | 35 | 6.3 X 5.3 | 35 | ||||
| 22 | 220 | 5 X 5.3 | 27 | 6.3 X 5.3 | 40 | 6.3 X 5.3 | 45 | ||||||
| 33 | 330 | 6.3 X 5.3 | 45 | 6.3 X 5.3 | 50 | 6.3 X 5.3 | 55 | ||||||
| 47 | 470 | 6.3 X 5.3 | 54 | ||||||||||

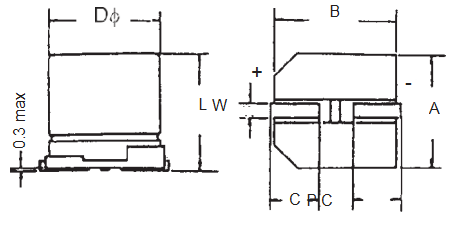

Відстань та діаметр
| φd ± 0,5 | Л | A ± 0,2 | B ± 0,2 | C ± 0,2 | Ш | P ± 0,2 |
| 4 | 5.3± 0,2 | 4.3 | 4.3 | 2.0 | 0.5 до 0.8 | 1.0 |
| 5 | 5.3± 0,2 | 5.3 | 5.3 | 2.3 | 0.5 до 0.8 | 1.5 |
| 6.3 | 5.3± 0,2 | 6.6 | 6.6 | 2.7 | 0.5 до 0.8 | 2.0 |
Приклад номер частини
CALA 100 М 1Е ТР 063053
Особливості
◆ 85°C, 2000 Години впевнені.
◆ 5.5mm height
◆ Bipolar capacitor
◆ ROHS сумісна
