Провідні полімерні чіпа Tantalum конденсатори smd ▏cbac
◆Інкапсуляція з епоксидної смоли, Відколювати, Легко для інтеграції, Поляризований
◆Надзвичайно низька ШОЕ , Об'ємно ефективний , Стабільний в електриці & характеристики зберігання , Довге життя- проліт, Висока надійність
◆Типові програми включають перетворювачі постійного/постійного струму , ноутбуки , портативна електроніка , телекомунікації (мобільний телефон і базова станція ), дисплеї ,SSD,HDD і USB
◆ Оперативний стандарт: QJ/PWV517-2013.

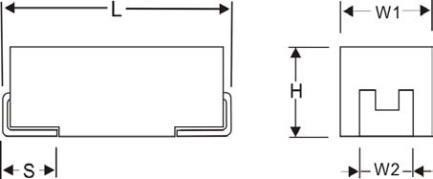

Розміри – МІЛІМЕТРИ
| Розмір корпусу | Л | W1 | H | W2 | S | |
| A | 1206 | 3216 | 3.2± 0,2 | 1.6± 0,2 | 1.6± 0,2 | 0.8± 0,2 | 1.2± 0,2 |
| Б | 1210 | 3225 | 3.5± 0,2 | 2.8± 0,2 | 1.9± 0,2 | 0.8± 0,2 | 2.2± 0,2 |
| C | 2312 | 6032 | 6.0± 0,2 | 3.2± 0,2 | 2.5± 0,2 | 1.3± 0,2 | 2.2± 0,2 |
| H | 2917 | 7343 | 7.3± 0,2 | 4.3± 0,2 | 2.0± 0,2 | 1.3± 0,2 | 2.4± 0,2 |
| Р. | 2917 | 7343 | 7.3± 0,2 | 4.3± 0,2 | 2.8± 0,2 | 1.3± 0,2 | 2.4± 0,2 |
| Е | 2917 | 7343 | 7.3±0,4 | 4.3±0,4 | 4.1±0,4 | 1.3± 0,2 | 2.4± 0,2 |
| V | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 3.6±0,4 | 1.35± 0,2 | 3.0± 0,2 |
| Ш | 2924 | 7361 | 7.3±0,4 | 6.1±0,4 | 4.1±0,4 | 1.35± 0,2 | 3.0± 0,2 |
Приклад номер частини
Процес пайки
Танталові конденсатори Jinpei сумісні з хвилею (одинарний або подвійний), конвекція, І, або методи оплавлення з парової фази. Рекомендується попереднє нагрівання цих компонентів, щоб уникнути сильного термічного навантаження.
Рекомендовані умови профілю Suntan для конвекції та ІЧ-оплавлення відображають умови профілю стандарту IPC/J CBAC для тестування чутливості до вологи. Пристрої можуть безпечно витримувати максимум три проходи оплавлення за цих умов.
Ручне паяння слід виконувати обережно через складність контролю процесу. Якщо виконується, слід бути обережним, щоб уникнути контакту паяльника з формованим корпусом. Для нагрівання контактної площадки слід використовувати праску, нанесення припою між контактною площадкою та наконечником, поки не відбудеться оплавлення. Як тільки відбувається оплавлення, праску слід негайно вийняти. «Протирати» краї чіпа і нагрівати верхню поверхню не рекомендується.
Під час типових операцій оплавлення, невелике потемніння золота- може спостерігатися кольорова епоксидна смола. Це незначне потемніння є нормальним і не шкідливим для продукту. Ця зміна не впливає на постійність маркування.
Примітка: Технічні характеристики можуть бути змінені без попередження. Для отримання більш детальної інформації та оновлення, відвідайте наш веб-сайт.
Особливості
⚫ Епоксидна формована капсуляція, Відколювати, Легко для інтеграції, Поляризований
⚫ Надзвичайно низька ШОЕ , Об'ємно ефективний , Стабільний в електриці & характеристики зберігання, Тривалий термін служби,Висока надійність
⚫ Типові програми включають перетворювачі постійного/постійного струму, ноутбуки, портативна електроніка, телекомунікації
(мобільний телефон і базова станція ), дисплеї,SSD,HDD і USB
⚫ Оперативний стандарт: QJ/PWV517-2013.
⚫ Відповідає RoHS
