Осьові свинцеві мокрі стовпчики конденсатори |CBDA
Напівгерметичні трубчасті вологі танталові електролітичні конденсатори серії CBDA
При полярних аксіальних відведеннях характерні невеликі розміри, низький витік постійного струму, стабільні та відмінні показники, висока надійність і довгий термін служби. CBDA
Серія відповідає вимогам стандарту китайської електронної промисловості SJ/T10030-91,
широко використовується в електронному обладнанні для військових і цивільних застосувань, таких як телекомунікації, аерокосмічної та авіаційної.
Загальна характеристика
Діапазон робочої температури: -55X3 ~+125<0(>85<0 зі зниженням номінальної напруги)
Діапазон ємності: 1 мкФ ~ 3300 мкФ
Толерантність до ємності: ± 20%, ± 10%
Напруга: 6.3В ~ 125 В
Витік постійного струму: в +20cC, 10^0,001 CРVР або 1 тобто А(Що більше);
при +85P і +125P, I0W0,0080 CРVРабо 8 тобто А(Що більше)

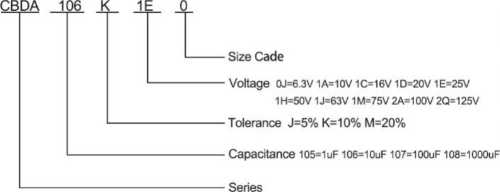

Приклад номер частини

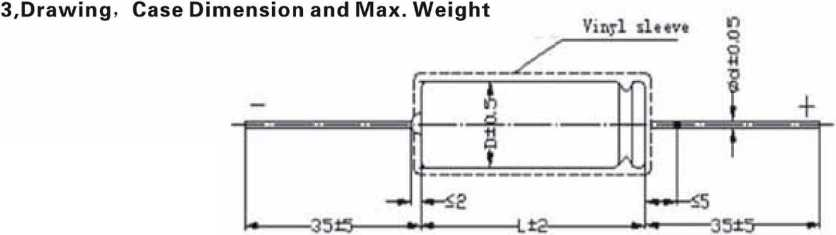

| Кодування | Максимум. вага(g) | D±0,5 ( мм ) | L±2 ( мм ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Номінальна ємність, Номінальна напруга. Зниження напруги,Розмір корпусу та загальні характеристики
| Номінальна напруга | Зниження напруги | Розмір корпусу | Ємність (MF) | DF(%)Макс. 25C85C125ілюзія | lімпеданс( Q) -55P 100 Гц |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Особливості
Напівгерметичні трубчасті вологі танталові електролітичні конденсатори серії CBDA
При полярних аксіальних відведеннях характерні невеликі розміри,
низький витік постійного струму, стабільні та відмінні показники, висока надійність і довгий термін служби.
Серія CBDA відповідає вимогам стандарту китайської електронної промисловості SJ/T10030-91, широко використовується в електронному обладнанні для військових і цивільних застосувань, таких як телекомунікації, аерокосмічної та авіаційної.
Відповідає RoHS
