SMD органічні електропровідні полімерні електролітичні конденсатори ▏105 ℃ ▏cayb
•105°C, 2000 години запевнені.
•Наднизька ШОЕ, твердотільні конденсатори типу SMD
• Відповідність RoHS
Специфікація
| Предмети | Виконання |
| Діапазон робочої температури | -55C ~ +105°C |
| Толерантність до ємності | +20% (на 120 Гц, 20° C) |
| Струм витоку (в 20 C) | Струм витоку не більше 0.2 CV (мкА, після 2 хвилини) Де, C=номінальна ємність в
F. V = номінальна робоча напруга постійного струму у В. |
| Коефіцієнт розсіювання (Tan ä при 120 Гц, 20° C) | Див. Вимір & Допустима пульсація струму |
| ШОМ (при 100K ~ 300K Гц, 20° C) | Див. Вимір & Допустима пульсація струму |
|
Тест на завантаження життєвого тесту |
Тест час 2,000 HRS Зміна ємності в межах +20% початкового значення Коефіцієнт дисипації Менше ніж 150% зазначене значення ШОЕ Менше 150% від заданого значення Струм витоку В межах зазначеного значення * Наведені вище специфікації повинні бути задоволені, коли конденсатори відновлюються до 20 °C після номінальної напруги, застосованої для 2,000 годин при 105°C. |
|
Стійкість до вологи |
Зберігати при 60°C, 90 до 95% Р.Х. Час тестування: 1,000 години, інші елементи такі ж, як і для тесту на довговічність під навантаженням.
Тест час 1,000 HRS Зміна ємності в межах +20% початкового значення Коефіцієнт дисипації Менше ніж 150% від заданого значення Струм витоку В межах зазначеного значення * Струм витоку слід перевірити після обробки напругою. |
| Стандарти | Jis c 5101-1 |
Вимір & Допустимий пульсаційний струм
| В.В. (V) | Ємність
(мF) |
Розмір
DxL(мм) |
Засмаг
(120Гц, 20°C) |
L.C..
(мAм ) |
E.S.R.
(м¿•/при 100K ~ 300K Гц, 20°C МАКС) |
Рейтинг R.C.
(мА/середньоквадратичне значення при 100 кГц, 105°C) |
|
2.5V (0Е) |
220 | 6.3 X 6 | 0.12 | 110 | 25 | 2,500 |
| 560 | 8 X 7 | 0.12 | 280 | 23 | 3,100 | |
| 680 | 8 X 12 | 0.18 | 340 | 12 | 4,770 | |
| 1,000 | 10 X 8 | 0.12 | 500 | 19 | 4,240 | |
| 1,200 | 10 X 10 | 0.18 | 750 | 13 | 5,200 | |
| 1,500 | 10 X 13 | 0.18 | 500 | 10 | 5,500 | |
|
4V (0G) |
150 | 6.3 X 6 | 0.12 | 120 | 26 | 2,450 |
| 220 | 8 X 7 | 0.12 | 176 | 25 | 3,020 | |
| 330 | 8 X 7 | 0.12 | 264 | 25 | 3,020 | |
| 470 | 10 X 8 | 0.12 | 376 | 20 | 4,130 | |
| 560 | 8 X 12 | 0.18 | 448 | 12 | 4,770 | |
| 680 | 10 X 8 | 0.12 | 544 | 20 | 4,130 | |
| 820 | 10 X 10 | 0.18 | 656 | 13 | 5,200 | |
| 1,200 | 10 X 13 | 0.18 | 960 | 10 | 5,500 | |
|
6.3V (0J) |
82 | 6.3 X 6 | 0.12 | 103 | 27 | 2,400 |
| 100 | 6.3 X 6 | 0.12 | 126 | 27 | 2,400 | |
| 120 | 6.3 X 7 | 0.12 | 151 | 30 | 2,010 | |
| 150 | 6.3 X 7 | 0.12 | 189 | 30 | 2,250 | |
| 8 X 7 | 0.12 | 189 | 25 | 3,020 | ||
| 220 | 6.3 X 7 | 0.12 | 277 | 45 | 2,320 | |
| 8 X 7 | 0.12 | 277 | 25 | 3,020 | ||
| 330 | 10 X 8 | 0.12 | 416 | 20 | 4,130 | |
| 470 | 8 X 12 | 0.15 | 592 | 12 | 4,770 | |
| 10 X 8 | 0.12 | 592 | 20 | 4,130 | ||
| 560 | 10 X 10 | 0.15 | 706 | 16 | 4,700 | |
| 820 | 10 X 13 | 0.15 | 1,033 | 10 | 5,500 |
Вимір & ДОПУСТИМИЙ ПУЛЬСАЦІЙНИЙ СТРУМ Продовж
| В.В. (V) | Ємність
(мкФ) |
Розмір
DxL(мм) |
Засмаг
(120Гц, 20°C) |
L.C..
(ммA) |
E.S.R.
(м¿•/при 100K ~ 300K Гц, 20°C МАКС) |
Рейтинг R.C.
(мА/середньоквадратичне значення при 100 кГц, 105°C) |
|
10V (1A) |
56 | 6.3 X 6 | 0.10 | 112 | 31 | 2,250 |
| 150 | 8 X 7 | 0.10 | 300 | 27 | 2,800 | |
| 330 | 10 X 8 | 0.10 | 660 | 24 | 3,770 | |
| 330 | 8 X 12 | 0.15 | 660 | 14 | 4,420 | |
| 470 | 10 X 10 | 0.15 | 940 | 18 | 4,400 | |
| 560 | 10 X 13 | 0.15 | 1,120 | 12 | 5,300 | |
|
16V (1C) |
47 | 6.3 X 6 | 0.10 | 150 | 50 | 1,650 |
| 82 | 8 X 7 | 0.10 | 262 | 30 | 2,700 | |
| 180 | 8 X 12 | 0.15 | 576 | 16 | 4,360 | |
| 10 X 8 | 0.10 | 576 | 26 | 3,430 | ||
| 220 | 10 X 10 | 0.15 | 704 | 20 | 4,200 | |
| 330 | 10 X 13 | 0.15 | 1,056 | 14 | 5,050 | |
|
20V (1Р.) |
22 | 6.3 X 6 | 0.10 | 88 | 50 | 1,650 |
| 47 | 8 X 7 | 0.10 | 188 | 45 | 2,000 | |
| 82 | 10 X 8 | 0.10 | 328 | 40 | 2,500 | |
| 100 | 8 X 12 | 0.15 | 400 | 24 | 3,320 | |
| 10 X 10 | 0.15 | 400 | 25 | 3,700 | ||
| 150 | 10 X 13 | 0.15 | 608 | 20 | 4,320 | |
|
25V (1Е) |
7 | 6.3 X 6 | 0.10 | 170 | 80 | 1,200 |
| 33 | 8 X 12 | 0.12 | 413 | 30 | 2,980 | |
| 56 | 10 X 13 | 0.12 | 700 | 28 | 3,800 |

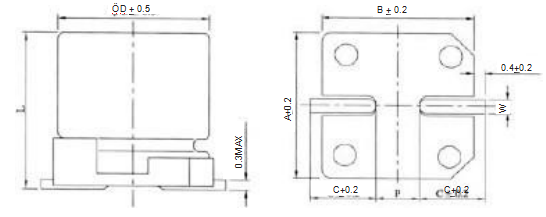

Відстань та діаметр
| О.Д | Л | A | Б | C | Ш | P+0,2 |
| 6.3 | 6.0 + 0.2 | 6.6 | 6.6 | 2.7 | 0.5 до 0.8 | 2.0 |
| 6.3 | 7.0 + 0.2 | 6.6 | 6.6 | 2.7 | 0.5 до 0.8 | 2.0 |
| 8 | 7.0 + 0.2 | 8.4 | 8.4 | 3.0 | 0.7 до 1.1 | 2.3 |
| 8 | 11.8 + 0.5 | 8.4 | 8.4 | 3.0 | 0.7 до 1.1 | 3.1 |
| 10 | 8.0 + 0.2 | 10.4 | 10.4 | 3.3 | 0.7 до 1.1 | 4.7 |
| 10 | 10.0 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 до 1.1 | 4.7 |
| 10 | 12.7 + 0.5 | 10.4 | 10.4 | 3.3 | 0.7 до 1.1 | 4.7 |
Особливості
◆ 105 ° C,2000 Години впевнені.
◆ Надзвичайно низька ШОЕ,твердотільні конденсатори типу SMD
◆ Відповідність RoHS
