Гвинтові електролітичні конденсатори ▏85℃ 5000 годин ▏CAWC

Особливості
◆ Найдовший термін корисного використання
◆ Висока надійність
◆ Використовується для інвертора、Професійні джерела живлення
◆ ROHS сумісна

Специфікація-для-гвинтових-електролітичних-конденсаторів-▏85℃-5000Hrs-▏CAWC.pdf (3969 завантаження )

Специфікація

Предмет	Виконання
Температура експлуатації.	-40°C ~+85 °C
Допустима ємність	± 20% (120Гц, 20° C)
Струм витоку (при 20 ° C)	I = 0,01cv або 5 (Ма) залежно від того, що менше (після 5 хвилини) Де, C = оцінена ємність у F. V = номінальна робоча напруга постійного струму в v.
Коефіцієнт дисипації Тан на 120 Гц, 20° C	Засмаг (максимум)		0.15
Низька температура Характеристики (на 120 Гц)	Зміна ємності: C(-25° C)/ C(+20° C) 0.7
Тест на довговічність навантаження при 20 °C після дії напруги постійного струму з номінальним пульсаційним струмом 5000 годин при 85°C	Час тестування		5000 години
	Зміна ємності		В межах ±15% від початкового значення
	Коефіцієнт розсіювання		Менше 175% зазначене значення
	Струм витоку		В межах зазначеного значення
Термін придатності Тест при 20 °C після витримки протягом 1000 годин при 85°C без напруги. Номінальна напруга повинна бути прикладена до конденсаторів перед вимірюваннями. (Зверніться до JIS 5102)	Час тестування		1000 години
	Зміна ємності		В межах ± 20% від початкового значення
	Коефіцієнт розсіювання		Менше 200% зазначене значення
	Струм витоку		В межах зазначеного значення
Струм пульсації & Множники частоти	Частота	р (Гц)	50 / 60	120	300	1K	10K вгору
	Множник		0.7	1.0	1.1	1.3	1.4
Струм пульсації & Температурні множники	Температура (° C)		40	60	85
	Мультиплікатори		1.89	1.67	1.0
Стандарти	Задовольняє характеристику W JIS C 5101-4

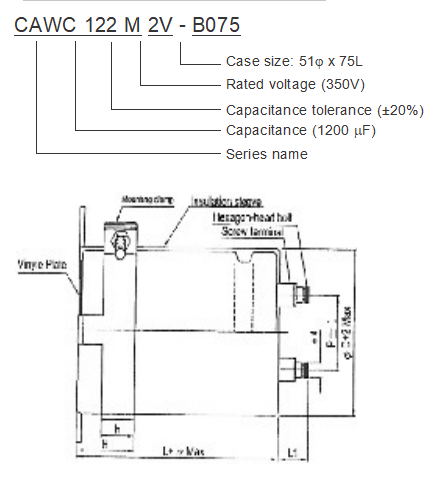

Приклад номер частини

Розміри

Р.	С		L1	W1	W2	H	h	a	б	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Технічні характеристики:

Плюс гвинт-гвинт: M5 x 0.8 X 10 Максимум. Крутний момент затягування гвинта: 3.23Нм

Розміри & Допустимий пульсаційний струм

V.DC Предмет Юф	350V (2V)						400V (2G)						450V (2Ш)						500V (2H)						525V (2Ю)
V.DC Предмет Юф	Код розміру	D x L			Засмаг	Струм пульсації	Код розміру	D x L			Засмаг	Струм пульсації	Код розміру	D xL			Засмаг	Струм пульсації	Код розміру	D x L			Засмаг	Струм пульсації	Код розміру	D x L	Засмаг	Струм пульсації
1,000							B075	51	X	75	0.15	5.0	B075	51	X	75	0.15	5.0	B096	51	X	96	0.20	5.5	B115	51 X 115	0.20	6.7
1,200	B075	51	X	75	0.15	5.5	B075	51	X	75	0.15	5.5	B096	51	X	96	0.15	6.0	B115	51	X	115	0.20	6.6	B130	51 X 130	0.20	7.6
1,200																			C096	64	X	96	0.20	6.9	C096	64 X 96	0.20	7.5
1,500	B075	51	X	75	0.15	6.1	B096	51	X	96	0.15	6.7	B115	51	X	115	0.15	7.2	B130	51	X	130	0.20	7.8	C115	64 X 115	0.20	8.4
1,500																			C096	64	X	96	0.20	7.7	C130	64 X 130	0.20	9.1
1,800	B096	51	X	96	0.15	73.4	B096	51	X	96	0.15	7.4	B130	51	X	130	0.15	8.3	C115	64	X	115	0.20	8.6	D115	77 X 115	0.20	9.9
2,200	B096	51	X	96	0.15	8.20	B130	51	X	130	0.15	9.2	C096	64	X	96	0.15	9.0	C130	64	X	130	0.20	9.40	D130	77 X 130	0.20	10.5
2,700	B130	51	X	130	0.15	10.20	C096	64	X	96	0.15	9.9	C115	64	X	115	0.15	10.7	D115	77	X	115	0.20	9.90	D155	77 X 155	0.20	11.2
3,300	B130	51	X	130	0.15	11.30	C115	64	X	115	0.15	11.8	C130	64	X	130	0.15	12.4	D130	77	X	130	0.20	10.40	E157	90 X 157	0.20	12.1
3,900	C115	64	X	115	0.15	12.80	C130	64	X	130	0.15	13.5	D115	77	X	115	0.15	13.6	D130	77	X	155	0.20	11.00
4,700							C155	64	X	155	0.15	15.9	C195	64	X	195	0.15	17.5
4,700	C130	64	X	130	0.15	14.8	D115	77	X	115	0.15	14.9	D130	77	X	130	0.15	15.6	E130	90	X	130	0.20	13.5
5,600	C155	64	X	155	0.15	17.3	C195	64	X	195	0.15	19.1
5,600	D115	77	X	115	0.15	16.3	D130	77	X	130	0.15	17.0	D155	77	X	155	0.15	18.3	E157	90	X	157	0.20	15.5
6,800	D130	77	X	130	0.15	18.8	D155	77	X	155	0.15	20.2	E157	90	X	157	0.15	21.4
8,200	D155	77	X	155	0.15	22.1	E157	90	X	157	0.15	23.5	E157	90	X	157	0.15	23.5
10,000	E157	90	X	157	0.15	25.9	E157	90	X	157	0.15	25.9	E196	90	X	196	0.15	28.3
12,000	E157	90	X	157	0.15	28.4	E196	90	X	196	0.15	31.0	E236	90	X	236	0.15	33.6
15,000	E196	90	X	196	0.15	34.6	E236	90	X	236	0.15	37.5
18,000	E236	90	X	236	0.15	41.4

Приклад номер частини

Розміри

Р.	С		L1	W1	W2	H	h	a	б	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Технічні характеристики:

Плюс гвинт-гвинт: M5 x 0.8 X 10 Максимум. Крутний момент затягування гвинта: 3.23Нм

Розміри & Допустимий пульсаційний струм

V.DC Предмет Юф	350V (2V)						400V (2G)						450V (2Ш)						500V (2H)						525V (2Ю)
V.DC Предмет Юф	Код розміру	D x L			Засмаг	Струм пульсації	Код розміру	D x L			Засмаг	Струм пульсації	Код розміру	D xL			Засмаг	Струм пульсації	Код розміру	D x L			Засмаг	Струм пульсації	Код розміру	D x L	Засмаг	Струм пульсації
1,000							B075	51	X	75	0.15	5.0	B075	51	X	75	0.15	5.0	B096	51	X	96	0.20	5.5	B115	51 X 115	0.20	6.7
1,200	B075	51	X	75	0.15	5.5	B075	51	X	75	0.15	5.5	B096	51	X	96	0.15	6.0	B115	51	X	115	0.20	6.6	B130	51 X 130	0.20	7.6
1,200																			C096	64	X	96	0.20	6.9	C096	64 X 96	0.20	7.5
1,500	B075	51	X	75	0.15	6.1	B096	51	X	96	0.15	6.7	B115	51	X	115	0.15	7.2	B130	51	X	130	0.20	7.8	C115	64 X 115	0.20	8.4
1,500																			C096	64	X	96	0.20	7.7	C130	64 X 130	0.20	9.1
1,800	B096	51	X	96	0.15	73.4	B096	51	X	96	0.15	7.4	B130	51	X	130	0.15	8.3	C115	64	X	115	0.20	8.6	D115	77 X 115	0.20	9.9
2,200	B096	51	X	96	0.15	8.20	B130	51	X	130	0.15	9.2	C096	64	X	96	0.15	9.0	C130	64	X	130	0.20	9.40	D130	77 X 130	0.20	10.5
2,700	B130	51	X	130	0.15	10.20	C096	64	X	96	0.15	9.9	C115	64	X	115	0.15	10.7	D115	77	X	115	0.20	9.90	D155	77 X 155	0.20	11.2
3,300	B130	51	X	130	0.15	11.30	C115	64	X	115	0.15	11.8	C130	64	X	130	0.15	12.4	D130	77	X	130	0.20	10.40	E157	90 X 157	0.20	12.1
3,900	C115	64	X	115	0.15	12.80	C130	64	X	130	0.15	13.5	D115	77	X	115	0.15	13.6	D130	77	X	155	0.20	11.00
4,700							C155	64	X	155	0.15	15.9	C195	64	X	195	0.15	17.5
4,700	C130	64	X	130	0.15	14.8	D115	77	X	115	0.15	14.9	D130	77	X	130	0.15	15.6	E130	90	X	130	0.20	13.5
5,600	C155	64	X	155	0.15	17.3	C195	64	X	195	0.15	19.1
5,600	D115	77	X	115	0.15	16.3	D130	77	X	130	0.15	17.0	D155	77	X	155	0.15	18.3	E157	90	X	157	0.20	15.5
6,800	D130	77	X	130	0.15	18.8	D155	77	X	155	0.15	20.2	E157	90	X	157	0.15	21.4
8,200	D155	77	X	155	0.15	22.1	E157	90	X	157	0.15	23.5	E157	90	X	157	0.15	23.5
10,000	E157	90	X	157	0.15	25.9	E157	90	X	157	0.15	25.9	E196	90	X	196	0.15	28.3
12,000	E157	90	X	157	0.15	28.4	E196	90	X	196	0.15	31.0	E236	90	X	236	0.15	33.6
15,000	E196	90	X	196	0.15	34.6	E236	90	X	236	0.15	37.5
18,000	E236	90	X	236	0.15	41.4

Особливості

◆ Витривалість при пульсаційному струмі: 85℃,5，000 години

◆ Використовується для кондиціонера, інвертор загального призначення. і джерела живлення

◆ ROHS сумісна
