Низькі електролітичні конденсатори ESR ▏6,3 ~ 100V ▏2 000 ~ 5000 годин ▏caaa

Особливості
105℃, 2000 ~ 5000 Години впевнені
Низький ЕОР, підходить для імпульсних джерел живлення
Менший розмір з великими допустимими пульсаціями струму
160 ~ 450 В також підходить для баластів

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3420 завантаження )

Специфікація

Предмет	Виконання
Операційна Температура	6.3 ~ 100 В							160 ~ 450 В
	-55°C ~ +105 °C							-40°C ~ +105 °C
Толерантність до ємності	± 20% (120Гц, 20° C)
Струм витоку (при 20 ° C)	Номінальна напруга	<100V			>100V
	час	після 2 хвилини			після 5 хвилини
	Струм витоку	I = 0,01cv або 3 ( A)			CV<1000			CV>1000
		залежно від того, що більше			I=0,03CV+15(м А )			I=0,02CV+25(м А )
	Де, C = номінальна ємність у мкФ. V=номінальна робоча напруга постійного струму у В.
Коефіцієнт дисипації Tan d at 120 Гц, 20° C	Номінальна напруга	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	Tan d (максимум)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	Коли ємність перевищує 1000 м F 0.02 додається кожен 1000 м F.
Низька температура	Коефіцієнт імпедансу не повинен перевищувати значень, наведених у таблиці нижче
Характеристики (на 120 Гц)	Номінальна напруга				6.3	10	16	25	35	50	63	100
	Коефіцієнт імпедансу	Z(-55° C) /Z(+20° C)			4	4	3	3	3	3	3	3
Низькотемпературні характеристики (на 120 Гц)	Коефіцієнт імпедансу не повинен перевищувати значень, наведених у таблиці нижче
	Коефіцієнт імпедансу	Номінальна напруга			6.3	10	16	25	35	50	63	100
		Z((-55° C)/Z(+20° C)			4	4	3	3	3	3	3	3
		Номінальна напруга			160	200	250	350	400	450
		Z(-40)/Z(+200176C)			6	6	6	6	6	6
Тест на завантаження життєвого тесту	Час тестування	2000годин для φD =5~8 мм 5000годин для φ D＞ мм
	Зміна ємності	В межах ≤ ± 20% Початкове значення
	Коефіцієнт розсіювання	Менше 200% зазначене значення.
	Струм витоку	В межах зазначеного значення
	Наведена вище специфікація повинна бути виконана, коли конденсатори відновлюються до 20 °C після номінальної напруги, застосованої для 2000 годин при 105°C. Вище ніж 2000 години навантаження надаються за запитом.
Тест на термін зберігання	Час тестування		1000 HRS
	Зміна ємності		В межах ≤ ± 20%
	Коефіцієнт розсіювання		Менше 200% зазначене значення
	Струм витоку		У межах зазначеного значення
	Наведена вище специфікація повинна бути виконана, коли конденсатори відновлюються до 20 °C після номінальної напруги, застосованої для 1000 годин при 105°C без напруги.
Струм пульсації	Freq. (Гц) Шапка. (MF)	60(50)		120	500	1K	10K	100K
& Частота мультиплікаторів	Під 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 до 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 до 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 вище	0.80		0.90	0.95	0.98	1.00	1.00
Пульсаційний струм & Температурні множники	Температура (° C)	Під 50		70	85	105
	Множник	2.40		2.05	1.70	1.00
Стандарти	Задовольняє характеристику W JIS C 5141

Приклад номер частини

CAA 101 М 1Е BK 080 115

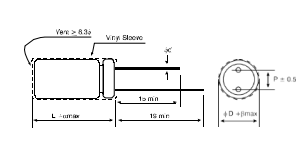

СВИНЕЦЬ ІНЦІВАЛ

І ДІАМЕТР

φD	5	6.3	8	10	13	16	18
С	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
a	1.0			1.5
б	0.5

РОЗМІРИ І ДОПУСТИМИЙ ПУЛЬСАЦІЙНИЙ СТРУМ

Розмір: D×L(мм) Струм пульсації: мА/середньоквадратичне значення при 100K Гц 105°C

VDC Предмет мкф	6.3V(0J)					10V(1A)					16V(1C)
	φDxL	Імпеданс (ох) Макс @100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C		φDxL	Імпеданс (ох) Макс @100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C		φDxL	Імпеданс (ох) Макс @100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C
	φDxL	20° C	-10° C	120Гц	100Кхц	φDxL	20° C	-10° C	120Гц	100Кхц	φDxL	20° C	-10° C	120Гц	100Кхц
33											5 X 11	1.30	3.90	108	154
39											5 X 11	1.30	3.90	108	154
47						5 X 11	2.10	5.50	78	111	6.3 X 11	0.60	1.80	182	260
56						5 X 11	1.90	4.80	85	121	6.3 X 11	0.60	1.80	182	260
68						5 X 11	1.30	3.90	108	154	6.3 X 11	0.60	1.80	182	260
100	5 X 11	1.30	3.90	108	154	6.3 X 11	0.60	1.80	182	260	6.3 X 11	0.60	1.80	182	260
220	6.3 X 11	0.60	1.80	182	260	8 X 11.5	0.33	0.99	280	400	8 X 11.5	0.33	0.99	320	400
330	8 X 11.5	0.33	0.88	280	400	8 X 11.5	0.33	0.99	280	400	10 X 12.5	0.25	0.75	360	510
390	8 X 11.5	0.33	0.88	320	400	10 X 12.5	0.27	0.70	410	510	10 X 16	0.19	0.57	510	635
470	10 X 12.5	0.25	0.75	410	510	10 X 12.5	0.25	0.75	410	510	10 X 16	0.19	0.57	510	635
560	10 X 12.5	0.25	0.75	410	510	10 X 16	0.19	0.57	510	635	10 X 20	0.14	0.42	775	860
680	10 X 16	0.19	0.57	510	635	10 X 16	0.19	0.57	510	635	10 X 20	0.14	0.42	775	860
1000	10 X 20	0.14	0.42	690	860	10 X 20	0.14	0.37	690	860	12.5 X 20	0.085	0.26	1000	1250
1200	10 X 20	0.14	0.42	775	860	10 X 25	0.12	0.30	930	1030	12.5 X 20	0.085	0.26	1125	1250
2200	12.5 X 20	0.085	0.26	1125	1250	12.5 X 25	0.070	0.21	1200	1355	12.5 X 25	0.070	0.21	1200	1355
3300	12.5 X 25	0.070	0.21	1200	1355	12.5 X 25	0.070	0.21	1200	1355	16 X 31.5	0.048	0.14	1830	2030
4700	16 X 25	0.060	0.18	1595	1770	16 X 31.5	0.048	0.14	1830	2030	16 X 35.5	0.044	0.13	2065	2295

VDC Предмет	25V(1Е)							35V(1V)								50V(1H)
VDC Предмет	φDxL			Імпеданс (ох)Макс на 100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C		φDxL				Імпеданс (ох)Макс на 100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C		φDxL			Імпеданс (ох)Макс на 100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C
мкф	φDxL			20° C	-10° C	120Гц	100Кхц	φDxL				20° C	-10° C	120Гц	100Кхц	φDxL			20° C	-10° C	120Гц	100Кхц
1																5	X	11	5.0	15.0	43	78
2.2																5	X	11	4.0	12.0	48	88
3.3																5	X	11	3.50	11.0	52	94
4.7																5	X	11	3.00	9.00	55	100
6.8																5	X	11	3.00	9.00	55	100
10																5	X	11	2.00	6.00	68	124
22								5		X	11	1.30	3.90	108	154	6.3 X		11	0.60	1.80	143	260
33	5	X	11	1.30	3.90	108	154	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	143	260
39	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	182	260
47	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
56	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
68	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
100	8	X	11.5	0.33	0.99	320	400	8	X		11.5	0.33	0.99	320	400	10	X	16	0.19	0.57	445	635
220	10	X	12.5	0.25	0.75	360	510	10	X		16	0.19	0.57	445	635	10	X	25	0.12	0.30	825	1030
330	10	X	16	0.19	0.57	445	635	10	X		20	0.12	0.42	600	860	12.5 X		20	0.085	0.26	875	1250
390	10	X	20	0.14	0.42	775	635	10	X		25	0.12	0.30	930	1030	12.5 X		25	0.070	0.21	1085	1355
470	10	X	20	0.14	0.42	775	635	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
560	10	X	25	0.12	0.30	930	1030	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
680	12.5 X		20	0.085	0.26	1000	1250	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1415	1770
1000	12.5 X		25	0.070	0.23	1080	1355	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1595	1770
1200	12.5 X		25	0.070	0.21	1200	1355	12.5 X			25	0.070	0.21	1200	1355	16	X	31.5	0.048	0.14	1830	2030
2200	16	X	25	0.060	0.18	1595	1770	16	X		35.5	0.044	0.13	2065	2295	18	X	40	0.037	0.1	2465	2740
3300	16	X	35.5	0.044	0.13	2065	2295	18	X		40	0.037	0.10	2465	2740
4700	18	X	40	0.037	0.1	2465	2740

VDC Предмет	25V(1Е)							35V(1V)								50V(1H)
VDC Предмет	φDxL			Імпеданс (ох)Макс на 100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C		φDxL				Імпеданс (ох)Макс на 100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C		φDxL			Імпеданс (ох)Макс на 100 кГц		Пульсації струму (мА середньоквадратичне значення) при 105°C
мкф	φDxL			20° C	-10° C	120Гц	100Кхц	φDxL				20° C	-10° C	120Гц	100Кхц	φDxL			20° C	-10° C	120Гц	100Кхц
1																5	X	11	5.0	15.0	43	78
2.2																5	X	11	4.0	12.0	48	88
3.3																5	X	11	3.50	11.0	52	94
4.7																5	X	11	3.00	9.00	55	100
6.8																5	X	11	3.00	9.00	55	100
10																5	X	11	2.00	6.00	68	124
22								5		X	11	1.30	3.90	108	154	6.3 X		11	0.60	1.80	143	260
33	5	X	11	1.30	3.90	108	154	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	143	260
39	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	6.3 X		11	0.60	1.80	182	260
47	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
56	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
68	6.3 X		11	0.60	1.80	182	260	6.3 X			11	0.60	1.80	182	260	8	X	11.5	0.33	0.99	320	400
100	8	X	11.5	0.33	0.99	320	400	8	X		11.5	0.33	0.99	320	400	10	X	16	0.19	0.57	445	635
220	10	X	12.5	0.25	0.75	360	510	10	X		16	0.19	0.57	445	635	10	X	25	0.12	0.30	825	1030
330	10	X	16	0.19	0.57	445	635	10	X		20	0.12	0.42	600	860	12.5 X		20	0.085	0.26	875	1250
390	10	X	20	0.14	0.42	775	635	10	X		25	0.12	0.30	930	1030	12.5 X		25	0.070	0.21	1085	1355
470	10	X	20	0.14	0.42	775	635	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
560	10	X	25	0.12	0.30	930	1030	12.5 X			20	0.085	0.26	1000	1250	12.5 X		25	0.070	0.21	1085	1355
680	12.5 X		20	0.085	0.26	1000	1250	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1415	1770
1000	12.5 X		25	0.070	0.23	1080	1355	12.5 X			25	0.070	0.21	1085	1355	16	X	25	0.060	0.18	1595	1770
1200	12.5 X		25	0.070	0.21	1200	1355	12.5 X			25	0.070	0.21	1200	1355	16	X	31.5	0.048	0.14	1830	2030
2200	16	X	25	0.060	0.18	1595	1770	16	X		35.5	0.044	0.13	2065	2295	18	X	40	0.037	0.1	2465	2740
3300	16	X	35.5	0.044	0.13	2065	2295	18	X		40	0.037	0.10	2465	2740
4700	18	X	40	0.037	0.1	2465	2740

РОЗМІРИ І ДОПУСТИМИЙ ПУЛЬСАЦІЙНИЙ СТРУМ

Розмір: D×L(мм) Струм пульсації: мА/середньоквадратичне значення при 100K Гц 105°C

VDC Предмет мкф	63V(1J)					100V(2A)
	φDxL	Імпеданс (ох) Макс на 100 кГц		Пульсації струму (м A середньоквадратичне значення) при 105°C		φDxL	Імпеданс (ох) Макс на 100 кГц		Пульсації струму (м A середньоквадратичне значення) при 105°C
	φDxL	20° C	-10° C	120Гц	100Кхц	φDxL	20° C	-10° C	120Гц	100Кхц
1						5 X 11	7.00	25	36	66
2.2						5 X 11	6.00	21	40	72
3.3						5 X 11	5.00	18.0	43	78
4.7						6.3 X 11	1.20	4.20	100	180
6.8						6.3 X 11	1.20	4.20	100	180
10	6.3 X 11	1.20	4.2	100	180	8 X 11.5	0.56	2.00	168	305
22	6.3 X 11	1.20	4.2	100	180	8 X 11.5	0.56	2.00	168	308
33	8 X 11.5	0.56	2.00	170	305	10 X 12.5	0.50	1.80	210	380
39	8 X 11.5	0.56	2.00	170	305	10 X 16	0.32	1.10	350	500
47	8 X 11.5	0.56	2.00	170	305	10 X 20	0.27	0.95	435	620
56	10 X 12.5	0.50	1.80	265	380	10 X 20	0.27	0.95	435	620
68	10 X 12.5	0.50	1.80	265	380	10 X 25	0.21	0.63	530	760
100	10 X 20	0.27	0.95	600	620	13 X 20	0.16	0.56	625	890
220	12.5 X 20	0.094	0.24	570	820	16 X 25	0.090	0.32	1010	1440
330	12.5 X 25	0.073	0.21	770	1100	16 X 31.5	0.060	0.17	1255	1790
390	12.5 X 25	0.073	0.21	770	1100	16 X 35.5	0.056	0.14	1650	2065
470	16 X 25	0.060	0.18	1420	1770
560	16 X 31.5	0.048	0.14	1625	2030
680	16 X 31.5	0.048	0.14	1625	2030
1000	18 X 35.5	0.041	0.11	1790	2240

Особливості
◆ 105 ° C, 2000 ~ 5000 Години впевнені.
◆ Низька ШОЕ, підходить для імпульсних джерел живлення.
◆ Малі розміри з великим допустимим струмом пульсацій.

◆Відповідає Rohs
