Електролітичні конденсатори високої пульсації ▏ 8 000 ~ 10 000 годин ▏cadd

Особливості
105℃, 8,000 ~ 10,000 Години впевнені
Підходить для імпульсних джерел живлення, ДБЖ, Баласт
Менший розмір з великою допустимою пульсацією струму
ROHS сумісна

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏800010000Hrs-▏CADD.pdf (4129 завантаження )

Специфікація

Предмети

Виконання

Номінальний діапазон напруги

160 ~ 400В

450V

Діапазон робочої температури

-40°C ~ +105 °C

-25°C ~ +105 °C

Толерантність до ємності

+20% (на 120 Гц, 20° C)

Струм витоку (в 20 ° C)

час

після 1 хвилина

після 5 хвилини

Струм витоку

CV < 1000

CV > 1000

CV < 1000

cv > 1000

I = 0,1CV + 40 (мкА)

I = 0,04CV + 100 (мкА)

I = 0,03CV + 15 (мкА)

I = 0,02cv + 25 (мкА)

Де C = номінальна ємність у мкФ. V = номінальна робоча напруга постійного струму у В.

Коефіцієнт розсіювання

(Tan δ при 120 Гц, 20 ° C)

Номінальна напруга

200

250

350

400

450

Тан δ (максимум)

0.20

0.24

Низька температура

Характеристики (на 120 Гц)

Коефіцієнт імпедансу не повинен перевищувати значень, наведених у таблиці нижче.

Номінальна напруга

200

250

350

400

450

Імпеданс

співвідношення

Z (-25) / Z (+20° C)

Z (-40) / Z (+20° C)

–

Тест на завантаження життєвого тесту

Час тестування

8,000 годин для ΦD = 10 мм; 10,000 годин для ΦD >12.5мм

Зміна ємності

У межах + 20% Початкове значення

Коефіцієнт розсіювання

Менше 200% зазначене значення

Струм витоку

В межах зазначеного значення

* Наведені вище специфікації повинні бути задоволені, коли конденсатори відновлюються до 20 °C після номінальної напруги, прикладеної з номінальною пульсацією.

струм для 8,000 години / 10,000 годин при 105°C.

Тест на термін зберігання

Зміна ємності

У межах + 20% Початкове значення

Коефіцієнт розсіювання

Менше 200% зазначене значення

Струм витоку

Менше 500% зазначене значення

* Наведені вище специфікації повинні бути задоволені, коли конденсатори відновлюються до 20 °C після їх витримки протягом 1,000 годин при 105°C без напруги. Номінальна напруга повинна бути прикладена до конденсаторів перед вимірюваннями

(Див. JIS C 5102).

Струм пульсації & Множники частоти

Freq. (Гц)

ΦD (мм)

120

10k

100k

вгору

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Інші стандарти

Jis c 5101-4

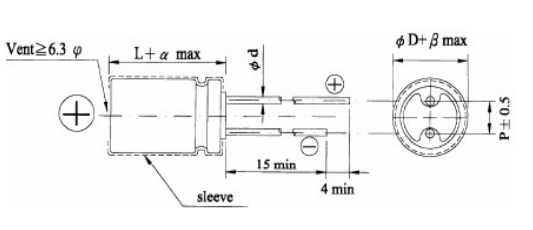

Розміри одиниця: мм

jD	10	12.5	16	18
С	5.0		7.5
j d	0.6		0.8
a	1.5
б	0.5

Розміри & Допустимий Пульсація Поточний Струм пульсації: мА/середньоквадратичне значення та 105°C

V.D C Предмет	160V (2C)			200V (2Р.)			250V (2Е)
V.D C Предмет	jD x L	Струм пульсації		jD x L	Струм пульсації		jD x L	Струм пульсації
мкФ	jD x L	120Гц	100кГц	jD x L	120Гц	100кГц	jD x L	120Гц	100кГц
10	10 X 16	125	315	10 X 16	125	315	10 X 20	140	350.00
22	10 X 20	200	500	10 X 20	200	500	10 X 20	200	500
33	10 X 20	250	625	10 X 20	260	650	12.5 X 20	320	800
47	10 X 20	300	750	12.5 X 20	390	975	12.5 X 20	390	975
68	12.5 X 20	470	1175	12.5 X 20	470	1175	16 X 20	520	1300
82	12.5 X 20	510	1275	16 X 20	550	1375	16 X 20	550	1,375
100	12.5 X 25	620	1,395	16 X 20	630	1,420	16 X 25	680	1,530
100	16 X 20	630	1,420
150	16 X 20	770	1,735	16 X 25	840	1,890	18 X 25	860	1,935
220	16 X 25	1,020	2,295	18 X 25	1,050	2,365	18 X 31.5	1,130	2545
330	18 X 31.5	1,390	3,130	18 X 35.5	1,430	3,220

V.D C Предмет мкФ	350V (2V)			400V (2G)			450V (2Ш)
	jD x L	Струм пульсації		jD x L	Струм пульсації		jD x L	Струм пульсації
	jD x L	120Гц	100кГц	jD x L	120Гц	100кГц	jD x L	120Гц	100кГц
6.8	10 X 16	110	275	10 X 16	110	275	10 X 20	110	275
10	10 X 20	140	350	10 X 20	140	350	12.5 X 20	180	450
22	12.5 X 20	260	650	12.5 X 20	260	650	16 X 20	290	725
33	16 X 20	360	900	16 X 20	360	900	16 X 25	390	975
33							18 X 20	380	950
47	16 X 20	430	1,075	16 X 25	470	1,175	18 X 25	480	1,200
47				18 X 20	450	1,125
68	16 X 25	560	1,400	18 X 25	585	1,465	18 X 31.5	630	1,575
68	18 X 20	550	1,375
82	18 X 25	610	1,525	18 X 25	610	1,525	18 X 35.5	715	1,785
100	18 X 25	700	1,575	18 X 31.5	765	1,720	18 X 40	800	1,800
120	18 X 31.5	830	1,865	18 X 35.5	865	1,945
150	18 X 35.5	960	2,160	18 X 40	985	2,215

Особливості
◆ 105 ℃,8,000Гарантовано ~10 000 годин
◆ Підходить для джерел чаклунських сил,ДБЖ, Баласт
◆ Менший розмір із великим допустимим струмом пульсацій

◆ Відповідає Rohs
