Радіальний ведучий багатошаровий керамічний конденсатор | CCBA

Багатошарова конструкція високої щільності забезпечує чудову продуктивність і діапазон ємності. Власне вогнестійке епоксидне покриття забезпечує оптимальний захист навколишнього середовища та діелектричну міцність. Нестандартні значення, в- підвищені значення напруги, індивідуальне маркування, військовий показ, вирізати & сформовані відведення, тощо, доступні. Також доступні відповідні набори та мережі.
Datasheet-For-Radial-Leads-Multilayer-Ceramic-Capacitor-CCBA.pdf (2807 завантаження )

Особливості

◆ Industry’s widest range- 0.47pF to 10uF, tolerances to 1%
◆ Space-saving radial leaddesign
◆ COG (НКО), X7r, Температурні коефіцієнти Z5U і Y5V
◆Tape and reel packaging available
◆ Standard industry sizes
◆ High voltage models available
◆ Cut and formed leads available

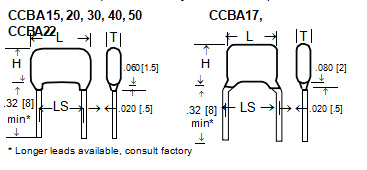

Розміри

Jinpei Type L Max. H Max. T Max. LS ±.024 [0.6]
CCBA15 .165 [4.2] .150 [3.81] .150 [3.81] .100 [2.5]
CCBA17 .150 [3.81] .150 [3.81] .150 [3.81] .200 [5.0]
CCBA20 .200 [5.08] .200 [5.08] .150 [3.81] .100 [2.5]
CCBA22 .200 [5.08] .200 [5.08] .150 [3.81] .200 [5.0]
CCBA30 .300 [7.62] .217 [5.5] .150 [3.80] .200 [5.0]
CCBA40 .413 [10.5] .394 [10] .165 [4.2] .217 [5.5]
* CCBA50 .492 [12.5] .433 [11] .165 [4.2] .295 [7.5]



BODY STYLE (additional styles available)

DIELECTRIC CHARACTERISTICS (типовий)

ПУНКТ (NPO N) X7R B Y5V F (Z5U M) 2
Шапка. Діапазон, Значення E12 0.47 PF- 0.1Юф 330 PF – 1Юф 1,000 pF -10uF
Толерантність до ємності <10PF: ±,1 пФ, .25PF, .5PF (станд)

³10pF: ± 1%, ± 2%, ± 5%(станд), ± 10%

 ± 5%, ± 10% (станд),

± 20%

 ± 20% (станд), +80/- 20%
Діапазон робочої температури -55° С до +125 ° C -55° С до +125 ° C -30°C до +85 °C
Температурні характеристики 0 ± 30 ppm/°C 3 ±15% макс. в діапазоні операційної температури +22%/-82% (+22%/-56%)

макс. понад діапазон робочих температур
Старіння (максимальна втрата/декаду год) незначний 2% 7%
Напруга Коеф (DC@ max V) незначний -50% до +10% тип -80% до +20% тип
Коефіцієнт розсіювання (1Кхц,25° C) 0.15% (+25° C & +125° C)

1.0VRMS, 1МГц для значень<1000PF

 2.5% Макс., 1VRMS 4.0% Максимум. 0.5 VRMS
Опір ізоляції 25°C (MIL-STD-202-METHOD-302) 100GW or 1000MW-uF whichever is less 100GW or 1000MW-uF whichever is less 10GW or 1000MW-uF whichever is less
Діелектрична міцність 3x номінальний VDC 3x номінальний VDC 3x номінальний VDC
Тест життя (1000 години) 2x номінальна напруга при +125°C

DC<3% або перуку 0,25 пФ

 2x номінальна напруга при +125°C

DC<20%

 1.5x номінальна напруга при +85°C

DC<30%



ДІАПАЗОН ЄМНОСТІ

Jinpei TYPE WVDC1 STANDARD CAPACITANCE RANGE 1
(NPO N )

Std. tol. = 5%

 X7R B

Std. tol. = 10%

 Y5V F(Z5U М) 2

Std. tol. = 20%
CCBA15, CCBA17 25

50

100

 0.47 – 3300PF

0.47 – 2200PF

0.47 – 1000PF

 100PF- 0.22Юф

100PF- 0.1Юф

100PF- 0.047Юф

 .01Юф – 1.2Юф

.01Юф – 1uF 1000pF – 0.1Юф
CCBA20,

CCBA22

 25

50

100

 0.47 – 6800PF

0.47 – 4700PF

0.47 – 3900PF

 100PF- 1Юф

100PF- 0.47Юф

100PF- 0.1Юф

 .01Юф – 1.2Юф

.01Юф – 1Юф

.01Юф – 0.33Юф

CCBA30

 25 10 – 10,000PF 470PF- 1Юф .1Юф – 1.5Юф
50 10 – 6800PF 470PF – 1Юф .1Юф – 1.5Юф
100 5 – 4700PF 100PF – 0.22Юф .1Юф – 1.0Юф

CCBA40

 25 10 – 47,000PF 1000PF – 1Юф .68Юф – 4.7Юф
50 10 -27,000PF 1000PF – 1Юф .68Юф – 3.3Юф
100 5 -22,000PF 100PF – 0.47Юф .68Юф – 2.2Юф

CCBA50

 25 1000PF – 0.1Юф .01Юф – 2.2Юф 1Юф – 10Юф
50 1000PF- 0.047Юф .01Юф – 2.2Юф 1Юф – 6.8Юф
100 1000PF- 0.033Юф .01Юф – 1Юф 1Юф – 2.2Юф

1 Expanded range available, consult factory

2 Y5V is standard, Z5U is avail. (Y5V & Z5U are considered interchangeable)

3 ±60ppm <10PF

Вступ
High-density multilayer construction enables superior
performance and capacitance range. Proprietary flame retardant
epoxy coating ensures optimum environmental protection and
dielectric strength. Нестандартні значення, в- creased voltage
ratings, індивідуальне маркування, військовий показ, вирізати & сформовані відведення,
тощо, доступні. Також доступні відповідні набори та мережі.
