Condensateurs électrolytiques en instant
Has a snap-in terminal which can solder directly to a PCB
Suitable for electronic equipment with medium-high voltage circuits
Type encliquetable de borne de carte de circuit imprimé et type de borne à cosse disponibles
CARACTÉRISTIQUES
| Articles | Performance | |||||||||||||||||
| Plage de température de fonctionnement | -40 °C ~ +85 ° C | |||||||||||||||||
| Tolérance de capacité | +20% (à 120 Hz, 20 ° C) | |||||||||||||||||
| Courant de fuite (à 20 ° C) | I = 0.02CV or1.5 mA whichever is smaller (après 5 minutes)
Où, C= rated capacitance in µF.V= rated DC working voltage in V. |
|||||||||||||||||
| Facteur de dissipation
(Tanδ à 120 Hz, 20° C) |
Tension nominale | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (maximum) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Caractéristiques à basse température (à 120 Hz) |
Le rapport d'impédance ne doit pas dépasser les valeurs indiquées dans le tableau ci-dessous. | |||||||||||||||||
| Tension nominale | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Impédance
Rapport |
Z (-25 ° C)/Z(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 ° C)/Z(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Test de durée de vie en charge |
Temps d'essai | 3,000 Heures |
* The specifications shall be satisfied when the capacitors are restored to 20 °C after the rated voltage applied for 3,000 heures à 85 ° C |
|||||||||||||||
| Changement de capacité | < + 20% | |||||||||||||||||
| Facteur de dissipation | Moins que 200% de valeur spécifiée | |||||||||||||||||
| Courant de fuite | Dans la valeur spécifiée | |||||||||||||||||
|
Test de durée de conservation |
Temps d'essai | 1,000 Heures |
* The specification shall be staisfied when the capacitors are restored to 20 °C après les avoir exposés pendant 1,000 heures à 85 ° C |
|||||||||||||||
| Changement de capacité | < + 20% | |||||||||||||||||
| Facteur de dissipation | Moins que 200% de valeur spécifiée | |||||||||||||||||
| Courant de fuite | Dans la valeur spécifiée | |||||||||||||||||
|
Courant d'ondulation & Multiplicateurs de fréquence |
Fréquence. |
60 |
120 |
500 |
1k |
10k up |
||||||||||||
| (HZ)
W. V. (V) |
||||||||||||||||||
| Sous 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 and Up | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 and Up | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Courant d'ondulation &
Multiplicateurs de température |
Température
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Multiplicateur | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Autres normes | Satisfies Characteristic W fo JIS C 5141 | |||||||||||||||||

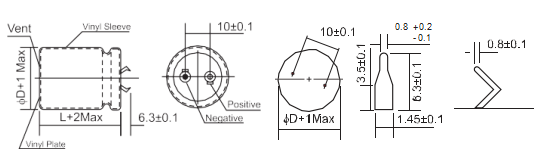

SNAP-IN TERMINAL TYPE (2 TERMINAL)

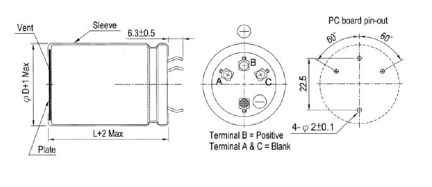

SNAP-IN TERMINAL (4 TERMINAL)

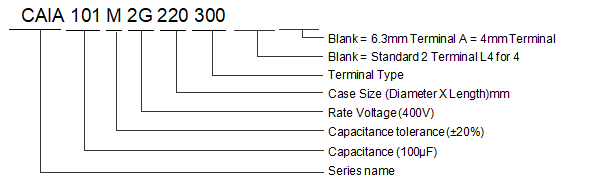

EXEMPLE DE NUMÉRO DE PIÈCE
CARACTÉRISTIQUES
◆Snap-In Terminal Types (2 Terminal & 4 Treminal)
◆ Has a snap-in terminal which can solder directly to a PCB
◆ Convient aux équipements électroniques avec circuits moyenne-haute tension
◆ Printed circuit board terminal snap-in type and lug terminal type available
