Condensateur de film de polyasre métallisé général Porpus | Cdab

CARACTÉRISTIQUES

◆Temperature Range: -40~115℃
◆ Plage de capacité: 0.01~10uF
◆ Tolérance de capacité: 5% 10% 20%
◆ Rated Voltage 100VDC ~ 630VDC

EXEMPLE DE NUMÉRO DE PIÈCE

TOLÉRANCE

Code	Tolérance
J.	+ 5%
K	+ 10%
M	+ 20%

CODE DE CAPACITÉ

F	0.01	0.047	0.1	0.47	1.0	4.7	10
pF	10000	47000	100000	470000	–	–	–
Code	103	473	104	474	105	475	106

TENSION NOMINALE

VM	100	250	400	630
Code	2UN	2E	2G	2J.

EXEMPLES DE STYLES DE PLOMB

CONDITIONNEMENT

Méth	od	En gros	Munitions	Bobine
Code		B	UN	R.

CODE DE BANDE (Lead spacing on tape, si enregistré)

Espacement	5.0MM	7.5MM	10MM	15MM
Emballage	A ou R	A ou R	UN	UN
Code	TR1	RT2	RT3	RT4

ESPACEMENT RADIAL DES FILS

* Leadspace est un leadspace d'origine non formé à tête droite

MM	5.0	7.5	10	15	22.5	27.5
Code	050	075	100	150	225	275

LONGUEUR DE CÂBLE À PARTIR DU PLAN D'ASSISE

(Bulk Pack and is + 1mm when < 10MM, otherwise is nominal)

MM	5	10	15	20	25
Code	050	100	150	200	250

STYLE DE PLOMB

Code	Style
S	Droit
K	Kink-In (Tenez-vous à l'écart)
F	Form Out**
je	Form In**

** Pour emballages en vrac avec cordons formés, ajouter un supplémentaire 3 Code d'espacement des chiffres à la fin du numéro de pièce.

DIMENSIONS MAXIMALES (MM)

	W . V.	1 0 0 V D C ( 2 UN )					2 5 0 V D C ( 2 E )					4 0 0 V D C ( 2 G ) / 4 5 0 V D C ( 2 W )					6 3 0 V D C ( 2 J. )
µ F	C o d e	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d
0 .0 1	1 0 3																13 .0	8 .0	5.0	10 .0	0 .6
0 .0 1 2	1 2 3																13 .0	8 .5	5.0	10 .0	0 .6
0 .0 1 5	1 5 3											10 .5	8.0	4 .5	7.5	0 .6	13 .0	9 .5	5.5	10 .0	0 .6
0 .0 1 8	1 8 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .0	5.5	10 .0	0 .6
0 .0 2 2	2 2 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .5	6.0	10 .0	0 .6
0 .0 2 7	2 7 3											10 .5	9.0	5 .5	7.5	0 .6	13 .0	12 .0	6.5	10 .0	0 .6
0 .0 3 3	3 3 3											10 .5	9.5	6 .0	7.5	0 .6	13 .0	12 .5	7.0	10 .0	0 .6
0 .0 3 9	3 9 3						10 .5	8 .0	4 .0	7 .5	0 .6	13 .0	8.5	4 .5	10 .0	0 .6	13 .0	14 .0	7.0	10 .0	0 .6
0 .0 4 7	4 7 3						10 .5	8 .0	4 .5	7 .5	0 .6	9.5	7.5	4 .0	7.5	0 .6	13 .0	9 .0	5 .5	10 .0	0 .6
												13 .0	9.0	5 .0	10 .0	0 .6
0 .0 5 6	5 6 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	9.5	5 .5	10 .0	0 .6	18 .5	11 .0	5.5	15 .0	0 .8
0 .0 6 8	6 8 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	11 .0	5 .5	10 .0	0 .6	18 .5	11 .5	6.0	15 .0	0 .8
0 .0 8 2	8 2 3						10 .5	9 .5	5 .5	7 .5	0 .6	13 .0	11 .5	5 .5	10 .0	0 .6	18 .5	12 .0	6.5	15 .0	0 .8
0 .1	1 0 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	9.0	5 .0	10 .0	0 .6	18 .5	12 .0	6.0	15 .0	0 .8
0 .1 2	1 2 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .5	6 .5	7 .5	0 .6	18 .5	10 .5	5 .0	15 .0	0 .8	18 .5	14 .5	7.0	15 .0	0 .8
0 .1 5	1 5 4	10 .5	8 .0	4.5	7 .5	0 .6	10 .5	11 .0	7 .0	7 .5	0 .6	18 .5	11 .5	5 .5	15 .0	0 .8	18 .5	15 .5	8.0	15 .0	0 .8
0 .1 8	1 8 4	10 .5	8 .5	5.0	7 .5	0 .6	13 .0	9 .0	4 .5	10 .0	0 .6	18 .5	12 .0	6 .0	15 .0	0 .8	18 .5	16 .0	8.5	15 .0	0 .8
0 .2 2	2 2 4	10 .5	8 .5	5 .0	7 .5	0 .6	10 .3	11 .0	6 .1	7 .5	0 .6	11 .3	4.3	7 .0	10 .0	0 .8	11 .3	11 .3	7.0	10 .0	0 .6
							13 .0	11 .0	5 .0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	18 .5	16 .5	9.0	15 .0	0 .8
0 .2 7	2 7 4	10 .5	9 .5	5.5	7 .5	0 .6	13 .0	11 .5	6 .0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .5	16 .5	7.5	22 .5	0 .8
0 .3 3	3 3 4	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	12 .0	6 .5	7 .5	0 .6	12 .0	12 .0	7 .5	10 .0	0 .6	26 .5	17 .0	8 .5	22 .5	0 .8
							13 .0	12 .0	6 .5	10 .0	0 .6	18 .5	15 .0	7 .5	15 .0	0 .8
0 .3 9	3 9 4	10 .5	10 .5	6.0	7 .5	0 .6	18 .0	9 .0	5 .0	15 .0	0 .6	18 .5	15 .5	8 .5	15 .0	0 .8	26 .5	17 .0	9.0	22 .5	0 .8
0 .4 7	4 7 4	10 .5	12 .0	6.0	7 .5	0 .6	18 .5	13 .0	5 .5	15 .0	0 .8	18 .5	17 .5	8 .5	15 .0	0 .8	26 .5	18 .0	10 .0	22 .5	0 .8
0 .5 6	5 6 4	13 .0	11 .0	5.5	10 .0	0 .6	18 .5	13 .0	6 .0	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	26 .5	18 .0	11 .0	22 .5	0 .8
0 .6 8	6 8 4	13 .0	11 .5	6.0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	26 .0	17 .0	8 .0	22 .5	0 .8	26 .0	21 .5	12 .5	22 .5	0 .8
0 .8 2	8 2 4	13 .0	13 .0	6.0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .0	17 .5	9 .0	22 .5	0 .8	31 .0	21 .0	12 .0	27 .5	0 .8
1	1 0 5	13 .0	14 .0	6.5	10 .0	0 .6	18 .5	15 .0	8 .5	15 .0	0 .8	26 .0	18 .5	1 0 .0	22 .5	0 .8	31 .0	22 .0	13 .5	27 .5	0 .8
1 .2	1 2 5	18 .5	12 .5	5.5	15 .0	0 .8	18 .5	15 .5	8 .5	15 .0	0 .8	26 .0	20 .0	1 1 .0	22 .5	0 .8	31 .0	23 .5	15 .0	27 .5	0 .8
1 .5	1 5 5	18 .5	13 .5	6.0	15 .0	0 .8	18 .5	16 .5	9 .5	15 .0	0 .8	31 .0	19 .5	1 1 .0	27 .5	0 .8	31 .0	26 .5	16 .0	27 .5	0 .8
1 .8	1 8 5	18 .5	14 .0	6.5	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	31 .0	21 .0	1 2 .0	27 .5	0 .8	31 .0	28 .0	18 .0	27 .5	0 .8
2 .2	2 2 5	18 .5	15 .0	7.0	15 .0	0 .8	26 .0	17 .0	8 .5	22 .5	0 .8	31 .0	23 .5	1 3 .0	27 .5	0 .8	31 .0	30 .5	20 .0	27 .5	0 .8
2 .7	2 7 5	18 .5	16 .0	7.5	15 .0	0 .8	26 .0	18 .0	9 .5	22 .5	0 .8
3 .3	3 3 5	18 .5	16 .5	8.5	15 .0	0 .8	26 .0	19 .0	10 .5	22 .5	0 .8
3 .9	3 9 5	26 .0	16 .0	7.0	22 .5	0 .8	26 .0	21 .5	10 .5	22 .5	0 .8
4 .7	4 7 5	26 .0	17 .0	7.5	22 .5	0 .8	26 .0	22 .0	12 .0	22 .5	0 .8
5 .6	5 6 5	26 .0	17 .5	8.0	22 .5	0 .8	31 .0	22 .0	12 .0	27 .5	0 .8
6 .8	6 8 5	26 .0	18 .5	9.0	22 .5	0 .8	31 .0	23 .5	13 .0	27 .5	0 .8
8 .2	8 2 5	26 .0	20 .0	10 .0	22 .5	0 .8	31 .0	25 .0	14 .5	27 .5	0 .8
1 0	1 0 6	26 .0	21 .0	11 .5	22 .5	0 .8	31 .0	26 .5	16 .5	27 .5	0 .8

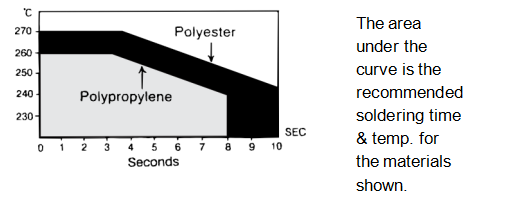

SOUDURE

DIAGRAMME DE CODE DE TAPING RADIAL

CARACTÉRISTIQUES

Description	Lettre	Dimension (MM)
		RT2	RT3	RT4	Tol.
Diamètre du fil de connexion	d	0.5 / 0.6	0.6	0.6 / 0.8	+ 0.05
Pas de bande	P	12.7	12.7	25.4	+ 1
Feed Hole Pitch	PO	12.7	12.7	12.7	+ 0.2
Centrage du fil de connexion	P1	2.6 / 3.75	7.7	5.2	+ 0.7
Centrage du corps	P2	6.35	12.7	12.7	+ 1.3
Espacement des fils (Pas)	F	7.5	10	15	+ 0.6; -0.1
Alignement des composants	Δh	0	0	0	+ 2
Hauteur du composant depuis le centre de la bande	H	18.5	18.5	18.5	+ 0.5
Largeur du ruban porteur	W	18	18	18	+ 1; -0.5
Maintenir la largeur du ruban	WO	6	9	10	Min.
Position du trou	W1	9	9	9	+ 0.5
Maintenir la position de la bande	W2	3	3	3	Max.
Diamètre du trou d'alimentation	Faire	4	4	4	+ 0.2
Épaisseur du ruban	t	0.5	0.5	0.5	+ 0.2
Chiffre	figue	1.2 ou 3	4	4



Remarque: *Tolérance de pas accumulé inférieur à 1 mm à la somme de 20 emplacements.

*Composant vide continu inférieur à 3 pièces consécutives.

*Total vide sur une bobine de moins de 1%.

INTRODUCTION
CDAB Series are constructed with metalized polyester film dielectric, revêtement en poudre de cuivre et de résine époxy. Ils conviennent pour bloquer, couplage, découplage, filtration, circuit de synchronisation de dérivation et idéal pour une utilisation dans les équipements de télécommunication, équipement de traitement de données, instrument industriel, systèmes de contrôle automatique et autres équipements électroniques généraux.
