Condensateurs électrolytiques généraux ▏105 ℃▏400 ~ 450V ▏cafa

CARACTÉRISTIQUES

Longue durée de vie, 105 ℃, 2,000 heures assurées
Plus petite taille avec un grand courant d'ondulation admissible
Type mince

Fiche technique-pour-condensateurs-électrolytiques-généraux-▏105-℃▏400450V-▏CAFA.pdf (3372 téléchargements )

CARACTÉRISTIQUES

Articles	Performance
Vie	à 105 ° C 2000 Heures
Température de fonctionnement	400V				420 ~ 450V
	-40 °C ~ +105 ° C				-25 °C ~ +105 ° C
Tolérance de capacité	+20% (à 120 Hz, 20 ° C)
Courant de fuite (à 20 ° C)	Temps		après 5 minutes
	Courant de fuite		Cv < 1,000 je = 0,03CV + 15(µA)			Cv > 1,000 I = 0,02CV+25 (µA)
	Où C = capacité nominale en µF. V = tension de fonctionnement CC nominale en V
Facteur de dissipation (Tan δ à 120 Hz, 20° C)	Tension nominale		400	420	450
	Tan δ (maximum)		0.24	0.24	0.24
Basse température Caractéristiques (à 120 Hz)	Le rapport d'impédance ne doit pas dépasser les valeurs indiquées dans le tableau ci-dessous
	Tension nominale			400	420	450
	Impédance	Z (-25° C) / Z (+20 ° C)		5	6	6
	Rapport	Z (-40° C) / Z (+20° C)		6	—	—
Test de durée de vie en charge	Temps d'essai		2,000 heures
	Changement de capacité		Dans + 20% de valeur initiale
	Facteur de dissipation		Moins que 200% de valeur spécifiée
	Courant de fuite		Dans la valeur spécifiée
	* Les spécifications ci-dessus doivent être satisfaites lorsque les condensateurs sont remis en état 20 °C après la tension nominale appliquée avec le courant d'ondulation nominal pendant 2,000 heures à 105 ° C
	Temps d'essai		1,000 heures
Test de durée de conservation	Changement de capacité		Dans + 20% de valeur initiale
	Facteur de dissipation		Moins que 200% de valeur spécifiée
	Courant de fuite		Dans la valeur spécifiée
	* Les spécifications ci-dessus doivent être satisfaites lorsque les condensateurs sont remis en état 20 °C après les avoir exposés pendant 1,000 heures à 105 °C sans tension appliquée. La tension nominale doit être appliquée aux condensateurs avant les mesures. (Se référer à JIS C 5101-4 4.1)
Courant d'ondulation & Multiplicateurs de fréquence	Fréquence. (HZ)		60	120	500	1k	10k up
	Multiplicateurs		0.80	1.00	1.25	1.45	1.50
Autres normes	JISC 5101-4

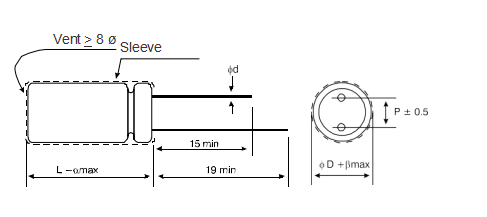

DIMENSIONS

Unité: MM

φD	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
un	2.0
R.	0.5

DIMENSIONS & PERMIS ONDULATION ACTUEL

V. CC	Capuchon . (µF )	8f			10f			12.5f			16f			18f
		φD x L	Courant d'ondulation		φDxL	Courant d'ondulation		φDxL	Courant d'ondulation		φDxL	Courant d'ondulation		φDxL	Courant d'ondulation
		φD x L	120 HZ	100kHz	φDxL	120 HZ	100kHz	φDxL	120 HZ	100k HZ	φDxL	120 HZ	100kHz	φDxL	120 HZ	100kHz
400V (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420V (2P)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450V (2W)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

EXEMPLE DE NUMÉRO DE PIÈCE

CAFA 560 M 2G BK 125 300

CARACTÉRISTIQUES
◆  Longue durée de vie, 105 ℃,2,000heures assurées
◆  Type Slim

◆ Conforme RoHS
