RADIAL DIVRES CONDANTSEUR DE CÉRAMIQUE multicouche | CCBA

La construction multicouche haute densité permet des performances et une plage de capacité supérieures. Le revêtement époxy ignifuge exclusif garantit une protection environnementale et une rigidité diélectrique optimales. Valeurs non standard, dans- tensions nominales augmentées, marquage personnalisé, contrôle militaire, couper & fils formés, etc., sont disponibles. Ensembles et réseaux assortis également disponibles.
Datasheet-For-Radial-Leads-Multilayer-Ceramic-Capacitor-CCBA.pdf (2799 téléchargements )

CARACTÉRISTIQUES

◆ Industry’s widest range- 0.47pF to 10uF, tolerances to 1%
◆ Space-saving radial leaddesign
◆ COG (OBNL), X7R, Coefficients de température Z5U et Y5V
◆Tape and reel packaging available
◆ Standard industry sizes
◆ High voltage models available
◆ Cut and formed leads available

DIMENSIONS

Jinpei Type L Max. H Max. T Max. LS ±.024 [0.6]
CCBA15 .165 [4.2] .150 [3.81] .150 [3.81] .100 [2.5]
CCBA17 .150 [3.81] .150 [3.81] .150 [3.81] .200 [5.0]
CCBA20 .200 [5.08] .200 [5.08] .150 [3.81] .100 [2.5]
CCBA22 .200 [5.08] .200 [5.08] .150 [3.81] .200 [5.0]
CCBA30 .300 [7.62] .217 [5.5] .150 [3.80] .200 [5.0]
CCBA40 .413 [10.5] .394 [10] .165 [4.2] .217 [5.5]
* CCBA50 .492 [12.5] .433 [11] .165 [4.2] .295 [7.5]

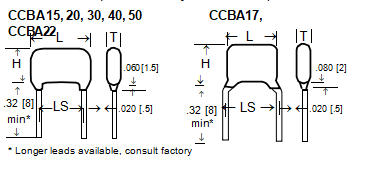

BODY STYLE (additional styles available)

DIELECTRIC CHARACTERISTICS (typique)

ARTICLE (NPO N) X7R B Y5V F (Z5U M) 2
Capuchon. Gamme, Valeurs E12 0.47 pF- 0.1uF 330 pF – 1uF 1,000 pF -10uF
Tolérance de capacité <10pF: ±0,1pF, .25pF, .5pF (norme)

³10pF: ±1%, ±2%, ±5%(norme), ±10%

 ±5%, ±10% (norme),

±20%

 ±20% (norme), +80/- 20%
Plage de température de fonctionnement -55°C à +125°C -55°C à +125°C -30°C à +85°C
Caractéristiques de température 0 ± 30 ppm/°C 3 ±15 % maximum sur la plage de température de fonctionnement +22%/-82% (+22%/-56%)

max sur la plage de température de fonctionnement
Vieillissement (perte de plafond/décennie d'heure) négligeable 2% 7%
Coefficient de tension (DC@ max V) négligeable -50% à +10% type -80% à +20% type
Facteur de dissipation (1KHz,25° C) 0.15% (+25° C & +125° C)

1.0VRMS, 1MHz pour les valeurs<1000pF

 2.5% Max., 1VRMS 4.0% Max.. 0.5 VRMS
Résistance d'isolation 25°C (MIL-STD-202-MÉTHODE-302) 100GW or 1000MW-uF whichever is less 100GW or 1000MW-uF whichever is less 10GW or 1000MW-uF whichever is less
Rigidité diélectrique 3x évalué VDC 3x évalué VDC 3x évalué VDC
Test de vie (1000 heures) 2x tension nominale à +125°C

CC<3% ou perruque 0,25pF

 2x tension nominale à +125°C

CC<20%

 1.5x tension nominale à +85°C

CC<30%



GAMME DE CAPACITÉ

Jinpei TYPE WVDC1 STANDARD CAPACITANCE RANGE 1
(NPO N )

Std. tol. = 5%

 X7R B

Std. tol. = 10%

 Y5V F(Z5U M) 2

Std. tol. = 20%
CCBA15, CCBA17 25

50

100

 0.47 – 3300pF

0.47 – 2200pF

0.47 – 1000pF

 100pF- 0.22uF

100pF- 0.1uF

100pF- 0.047uF

 .01uF – 1.2uF

.01uF – 1uF 1000pF – 0.1uF
CCBA20,

CCBA22

 25

50

100

 0.47 – 6800pF

0.47 – 4700pF

0.47 – 3900pF

 100pF- 1uF

100pF- 0.47uF

100pF- 0.1uF

 .01uF – 1.2uF

.01uF – 1uF

.01uF – 0.33uF

CCBA30

 25 10 – 10,000pF 470pF- 1uF .1uF – 1.5uF
50 10 – 6800pF 470pF – 1uF .1uF – 1.5uF
100 5 – 4700pF 100pF – 0.22uF .1uF – 1.0uF

CCBA40

 25 10 – 47,000pF 1000pF – 1uF .68uF – 4.7uF
50 10 -27,000pF 1000pF – 1uF .68uF – 3.3uF
100 5 -22,000pF 100pF – 0.47uF .68uF – 2.2uF

CCBA50

 25 1000pF – 0.1uF .01uF – 2.2uF 1uF – 10uF
50 1000pF- 0.047uF .01uF – 2.2uF 1uF – 6.8uF
100 1000pF- 0.033uF .01uF – 1uF 1uF – 2.2uF

1 Expanded range available, consult factory

2 Y5V is standard, Z5U is avail. (Y5V & Z5U are considered interchangeable)

3 ±60ppm <10pF

INTRODUCTION
High-density multilayer construction enables superior
performance and capacitance range. Proprietary flame retardant
epoxy coating ensures optimum environmental protection and
dielectric strength. Valeurs non standard, dans- creased voltage
ratings, marquage personnalisé, contrôle militaire, couper & fils formés,
etc., sont disponibles. Ensembles et réseaux assortis également disponibles.
