Vis des condensateurs électrolytiques ▏85 ℃ 2 000 heures ▏cawa
CARACTÉRISTIQUES
◆Used for air conditioner, onduleur à usage général、power supplies
◆Conforme RoHS
◆Endurance with ripple current: 85° C, 2，000 heures
◆Used for air conditioner, onduleur à usage général、power supplies
◆Conforme RoHS
◆Endurance with ripple current: 85° C, 2，000 heures
CARACTÉRISTIQUES
| Article | Performance | |||||||
| Température de fonctionnement. | -40°C ~+85°C | -25°C ~+85°C | ||||||
| 10 ~ 100V | 160 ~ 450V | |||||||
| Tolérance de capacité | ± 20% (120HZ, 20° C) | |||||||
| Courant de fuite (à 20°C) | I = 0,01CV ou 5 (mA) celui qui est le plus petit (après 5 minutes)
Où, C= capacité nominale en F. V = tension de fonctionnement CC nominale en V. |
|||||||
| Facteur de dissipation Tan à 120 Hz, 20° C | Tension nominale | 10 ~ 100 | 160 ~ 450 | |||||
| Tanné (maximum) | See the case size list | 0.15 | ||||||
| Caractéristiques à basse température (à 120 Hz) |
Changement de capacité: C(-25° C)/ C(+20° C) 0.7 |
|||||||
|
Load Life Test at 20°C after subjected to DC voltage with rated rippled current applied for 2000 heures à 85°C |
Temps d'essai | 2000 heures | ||||||
| Changement de capacité | À ±15 % de la valeur initiale | |||||||
| Facteur de dissipation | Moins que 175% de valeur spécifiée | |||||||
| Courant de fuite | Dans la valeur spécifiée | |||||||
| Shelf Life Test at 20°C after exposing them for 500 heures à 85°C sans tension appliquée. The rated voltage shall be applied to the capacitors beforethe measurements. (Se référer à JIS 5102) | Temps d'essai | 500 heures | ||||||
| Changement de capacité | À ±20 % de la valeur initiale | |||||||
| Facteur de dissipation | Moins que 200% de valeur spécifiée | |||||||
| Courant de fuite | Dans la valeur spécifiée | |||||||
| Courant d'ondulation & Multiplicateurs de fréquence | Fréquence (HZ) | 50 / 60 | 120 | 300 | 1K | 10K up | ||
| Multiplicateur | 0.7 | 1.0 | 1.1 | 1.3 | 1.4 | |||
| Courant d'ondulation & Multiplicateurs de température | Température(° C) | 40 | 60 | 70 | 85 | |||
| Multiplicateurs | 2.7 | 2.0 | 1.7 | 1.0 | ||||
| Normes | Satisfait à la caractéristique W de JIS C 5101-4 | |||||||
DIMENSIONS
| D | P | L1 | W1 | W2 | H | h | |
| 35 | 12.7 | 2 | 10.0 | 48 | 58 | 15.0 | 10.0 |
Spécifications des vis:
Plus vis à tête hexagonale: M5x 0.8 x 10
Max.. couple de serrage des vis: 3.23Nm
| D | P | L1 | W1 | W2 | H | h | un | b | c | ||
| 51 | 22.0 | 2 | 10 | 61.0 | 65.5 | 21.5 | 15.0 | 7.0 | 12.0 | 4.5 | 60 |
| 64 | 28.6 | 2 | 10 | 72.5 | 78.0 | 25.0 | 20.0 | 7.0 | 14.0 | 4.5 | 60 |
| 77 | 32.0 | 2 | 10 | 85.5 | 91.0 | 35.0 | 20.0 | 8.0 | 16.0 | 4.5 | 60 |
| 90 | 32.0 | 2 | 10 | 101 | 106 | 34.5 | 20.0 | 8.0 | 16.0 | 5.0 | 60 |

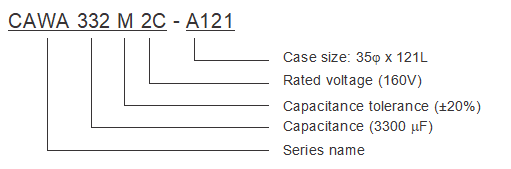

EXEMPLE DE NUMÉRO DE PIÈCE
CARACTÉRISTIQUES
◆ Endurance with ripple current:85° C,2000heures
◆Used for air conditioner, onduleur à usage général、power supplies
◆ Conforme RoHS
